带环形加强筋的便携储水水壶结构设计

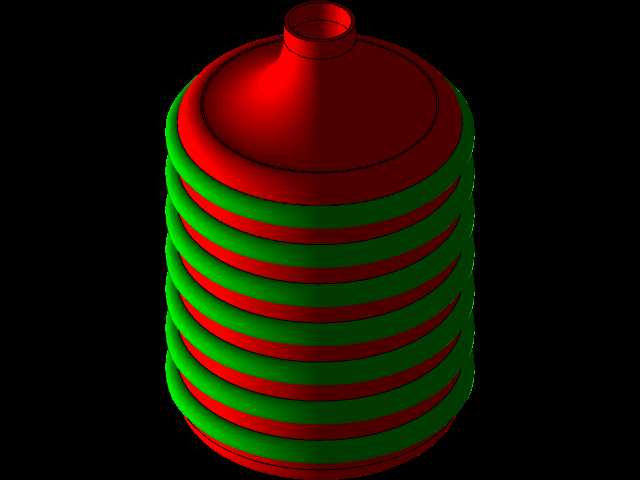

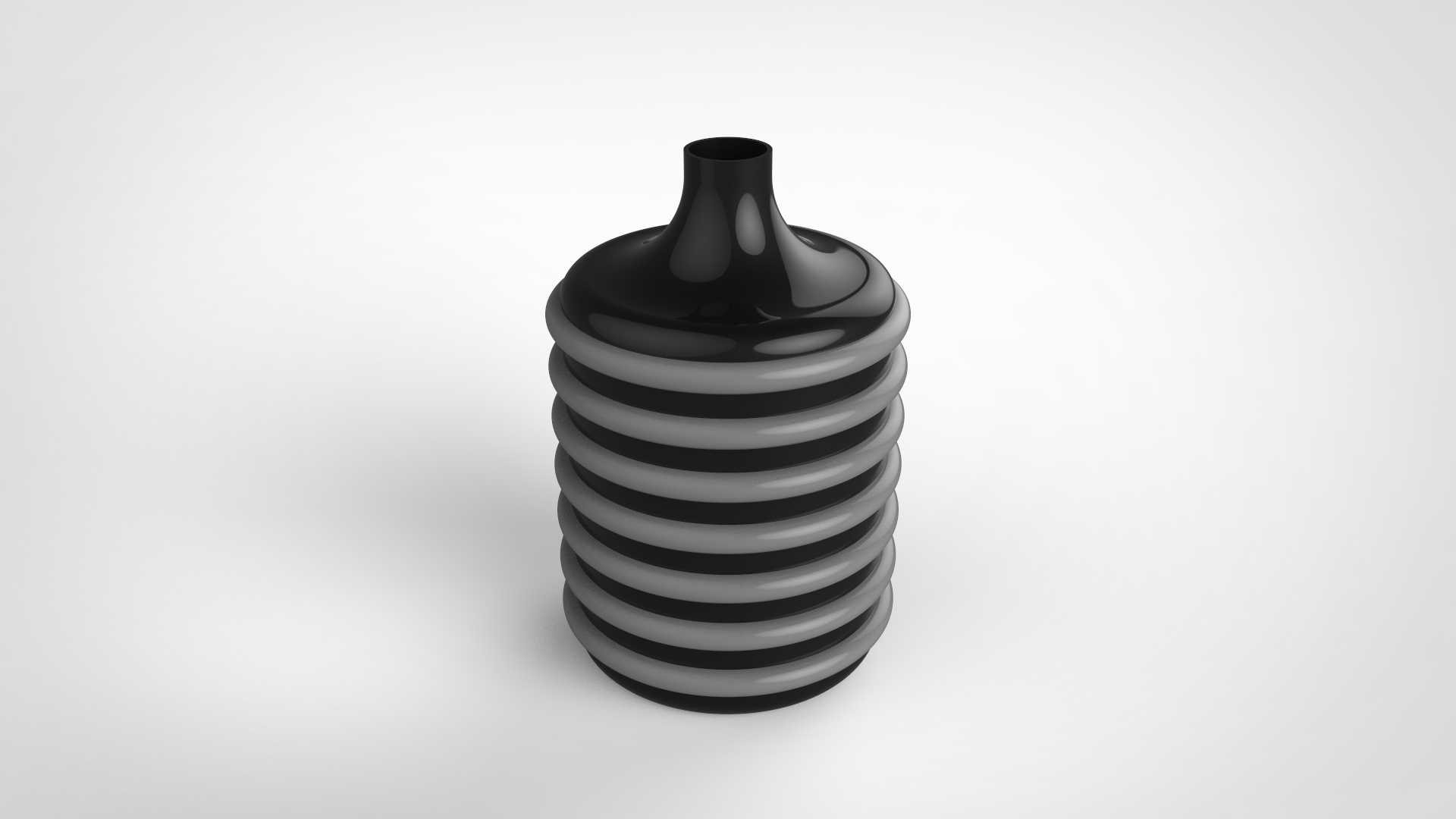

　　这款储水水壶的结构设计，最初是面向户外作业、小型工位临时供水场景做的方案，在做三维结构推演的时候，首先要解决的是薄壁塑料容器盛水后的形变问题——常规直壁水壶在装满常温液体时，侧壁受静水压影响容易出现外鼓变形，尤其是手持施力的时候，侧壁刚度不足会导致握持形变过大，影响使用手感，甚至出现密封位置错位漏液的情况。设计时没有采用常规的加厚侧壁方案，毕竟加厚会直接带来材料成本上升，整机重量也会增加，不符合便携使用的需求，最终选择在壶身外壁做等距排布的环形凸起加强筋，筋条的截面做了圆弧过渡，没有尖锐棱角，一方面环形筋可以沿着壶身周向形成连续的刚度支撑，每一圈筋都相当于一个加强环，能把侧壁的静水压载荷均匀分散，

　　哪怕装满沸水（当然材料要匹配食品级耐温牌号），侧壁的形变量也能控制在0.8mm以内，完全满足握持使用的刚度要求；另一方面，环形筋的凹凸结构刚好能增加手部握持的摩擦力，哪怕手上沾有水或者油污，也不容易出现打滑脱手的情况，比光滑直壁的握持稳定性提升不少。壶口部分做了收敛式的窄颈设计，瓶口直径控制在适合直接对口饮用的尺寸，同时窄颈结构也能让倾倒液体的时候水流更集中，不会出现撒漏的情况，颈根位置做了大圆角过渡，避免应力集中——这个位置是壶身和壶颈的连接位，要是做直角过渡，装满水跌落的时候这个位置很容易出现应力开裂，圆角半径取了壁厚的1.5倍，经过跌落仿真验证，从1.2米高度自由跌落到水泥地面，连接位不会出现开裂破损。

　　壶身的整体高度和直径比例做了多轮调整，最终的比例刚好能适配常规的汽车杯架、户外背包侧袋的安装尺寸，不会出现直径过大放不进杯架，或者高度过高重心不稳容易倾倒的问题。底部做了内凹的平底结构，边缘的支撑环宽度经过计算，放置在倾斜5度的光滑平面上也不会滑移倾倒，内凹的结构还能让底部在成型的时候减少收缩痕，保证支撑面的平面度，不会出现放置时晃荡的情况。在做结构细节的时候，特意把所有的外表面棱边都做了R0.5以上的圆角处理，一方面是注塑成型的时候能改善塑料熔体的流动状态，减少填充不足、熔接痕的缺陷，另一方面日常使用的时候也不会划伤手部，符合日用器具的安全要求。壶身的环形筋间距也做了优化，间距太小会增加模具加工的复杂度，

　　间距太大又起不到足够的加强效果，最终的间距是结合成年人手指的握持宽度定的，握持的时候手指刚好能卡在两圈筋之间的凹槽位置，施力更自然，长时间握持也不会有硌手的感觉。从结构强度的角度看，这种环形筋结构相比同壁厚的直壁结构，侧壁的抗径向挤压能力提升了40%左右，在运输堆叠的时候，上层的载荷能通过环形筋逐层传递，不会出现壶身被压瘪的情况，适合批量仓储运输的场景。另外，窄颈的设计也方便搭配通用的螺旋密封盖，不需要单独开模做专用的瓶盖，能降低后续的配件采购成本，壶口的螺纹位置做了止退结构，拧紧后不会因为日常携带的振动出现松脱漏液的问题。在三维建模的过程中，对壁厚做了均匀性校验，整个壶身的主体壁厚保持一致，加强筋的厚度控制在主体壁厚的0.6倍，避免注塑的时候因为壁厚不均出现缩痕、气泡等成型缺陷，拔模角度也根据材料的收缩率做了匹配，保证开模顶出的时候不会出现粘模、拉伤表面的问题。
