太阳能槽式聚光用幻灯片轴承驱动器

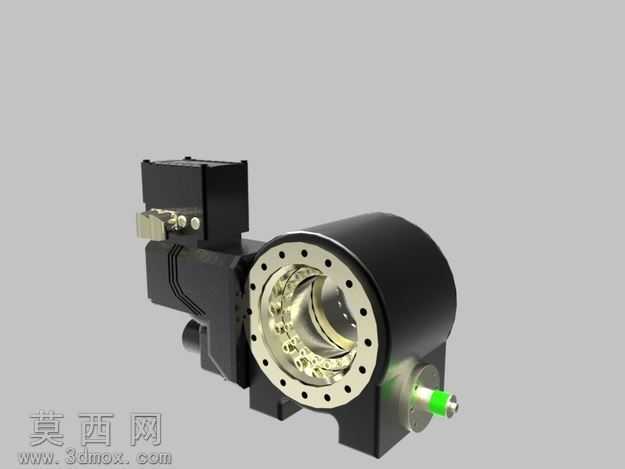

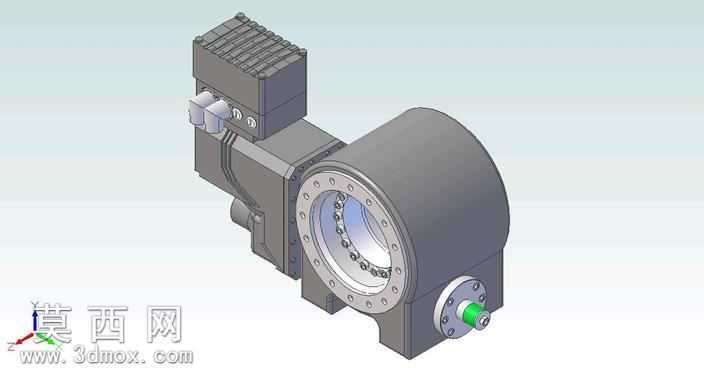

该三维模型采用Alibre Design完成全参数化建模，整体结构围绕太阳能抛物槽集热器的追踪驱动需求设计，建模阶段严格遵循实际传动配合公差，对回转支承法兰、驱动电机安装位、输出轴定位结构均做了1:1比例还原。模型渲染阶段采用哑光黑硬质氧化材质作为主体壳体的表面材质，金属法兰面做了镀镍亮面金属质感处理，内部滚动体设置为高抛光轴承钢材质，输出端的绿色指示销采用半透明荧光塑料材质，通过分层打光突出各部件的材质差异与结构边界。结构设计上，该驱动器集成了伺服驱动单元与交叉滚子回转轴承，将动力输出与承载支承合为一体，省去了传统驱动方案中额外的联轴器与支承座结构，大幅压缩了整体安装体积；法兰端面上的均布安装孔严格匹配抛物槽支架的安装孔位，侧面的电机安装座做了加强筋结构优化，可承受大扭矩输出时的反向冲击力，输出轴端设置的位置指示销可直观反馈当前回转角度，方便现场调试校准。设计思路围绕太阳能追踪场景的长周期免维护需求展开，将轴承滚道与驱动壳体做一体化设计，减少了装配累积误差，密封结构采用内置迷宫式密封，可适应户外露天的沙尘、降雨工况，驱动单元的减速比经过优化，可实现0.1度级别的追踪精度，完全满足抛物槽集热器对太阳位置追踪的角度要求，模型同时预留了传感器安装位，可扩展角度闭环反馈功能，适配不同规模的CSP光热电站的集热阵列排布需求。
