吊环连接用带环螺栓结构设计

　　在起重吊装、设备固定、工装夹具搭建等工程场景里，这类带环形吊耳的螺栓是非常常见的受力连接件，日常作业中常被用于电机、减速机、小型泵组等设备的顶部吊装点位，也会作为重型箱体、工装框架的起吊受力点，部分户外临时搭建的承重结构也会用它作为挂点来连接钢索、卸扣等配件。从结构设计逻辑来看，这类螺栓的核心受力路径是从外螺纹段的啮合受力，传递到杆部与环体衔接的过渡圆角位置，最终由环形吊耳承受吊索的拉力，所以建模过程中最需要注意的就是环体与螺杆衔接处的圆角过渡，不能出现直角锐边，否则在受交变载荷或者冲击载荷的时候，应力集中系数会大幅提升，很容易在吊装过程中出现断裂风险。

　　从外形结构来看，螺杆部分采用标准公制外螺纹设计，螺纹段长度需要匹配被连接件的总厚度，安装时需要保证螺纹旋合长度不小于螺杆公称直径的1.5倍，才能保证足够的啮合强度，避免螺纹滑牙失效。环体部分为封闭的整圆环形结构，环的内孔直径需要匹配常用卸扣、吊索的直径，保证连接配件可以顺利穿入，同时环体的截面直径需要根据额定载荷计算确定，保证环体本身的抗拉、抗剪强度满足吊装安全系数要求，通常这类连接件的安全系数需要不低于4倍额定载荷，才能应对作业过程中的动载冲击。

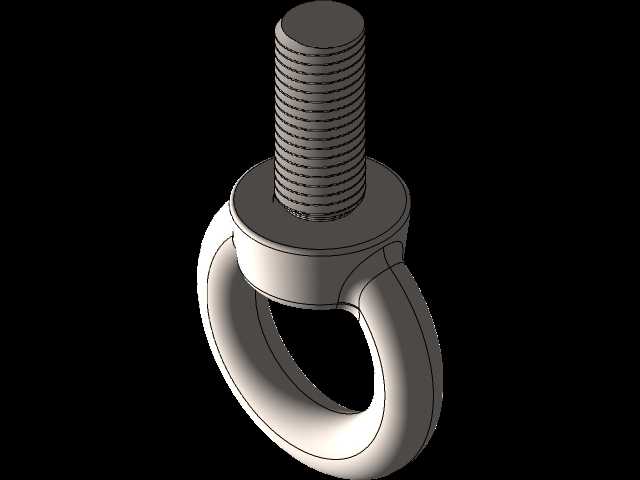

　　建模过程中，螺杆与环体的衔接位置需要做平滑的圆弧过渡，不能出现建模特征的硬边，同时环体本身的曲面需要保证曲率连续，避免局部应力集中。螺纹部分如果是用于装配仿真，可以采用简化的装饰螺纹线来降低模型复杂度，如果是用于加工出图，则需要绘制完整的牙型轮廓，标注清楚螺纹公差、表面粗糙度要求。安装边界方面，这类螺栓安装时需要在被连接件表面加工平整的贴合面，保证螺栓头部的支撑面与被连接件完全贴合，不能出现倾斜安装的情况，否则会让螺杆承受额外的弯曲应力，大幅降低承载能力。

　　在实际选型应用中，需要根据吊装的总重量选择对应公称直径的规格，不能以小代大，同时安装前需要检查环体与螺杆的衔接位置是否有裂纹、变形等缺陷，螺纹部分是否有滑牙、损伤，避免带缺陷作业。这类零件在三维建模时，还需要注意环体的方向，通常环体的平面需要与螺杆的轴线保持平行，保证吊索受力时环体可以自然顺着力的方向偏转，避免出现别劲的情况，部分特殊场景使用的吊环螺栓还会在环体与螺杆之间增加推力轴承结构，允许环体在受力时自由旋转，抵消吊索扭转带来的附加应力。

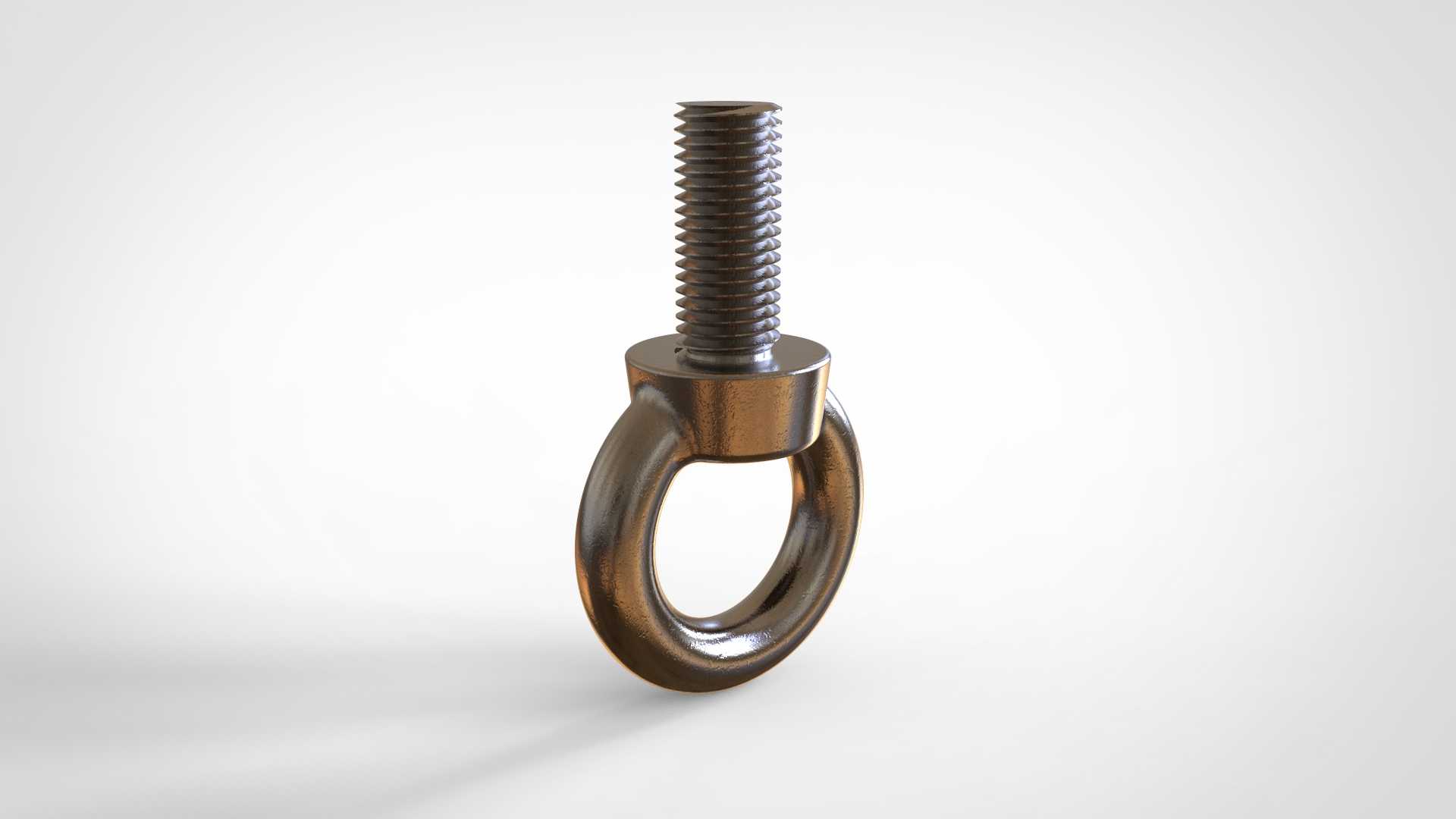

　　从结构细节来看，螺杆根部与环体衔接的位置，通常会设计一个小的凸台结构，这个凸台一方面可以增加衔接位置的结构强度，分散应力，另一方面可以作为安装时的定位面，保证螺栓拧入后支撑面与被连接件表面完全贴合。环体的表面通常会做镀锌或者发黑处理，提升防锈能力，适应户外、车间等不同作业环境的使用需求，建模时如果需要做渲染展示，可以根据表面处理工艺调整材质的粗糙度、金属质感参数，还原真实零件的外观效果。

　　在装配场景中，这类螺栓通常是直接拧入被连接件的预制螺纹孔中，不需要配合螺母使用，部分需要贯穿安装的场景也会搭配平垫、弹垫使用，但吊装用的吊环螺栓不建议搭配过多垫片，避免增加支撑面的不平整度，带来附加弯曲应力。设计建模时需要明确标注螺栓的总长度、螺纹有效长度、环体内外径、环体截面直径、衔接圆角半径等关键尺寸，保证加工出来的零件强度符合使用要求，同时三维模型的尺寸参数需要和对应的国标件参数保持一致，方便后续选型装配时直接调用，不需要重复建模。
