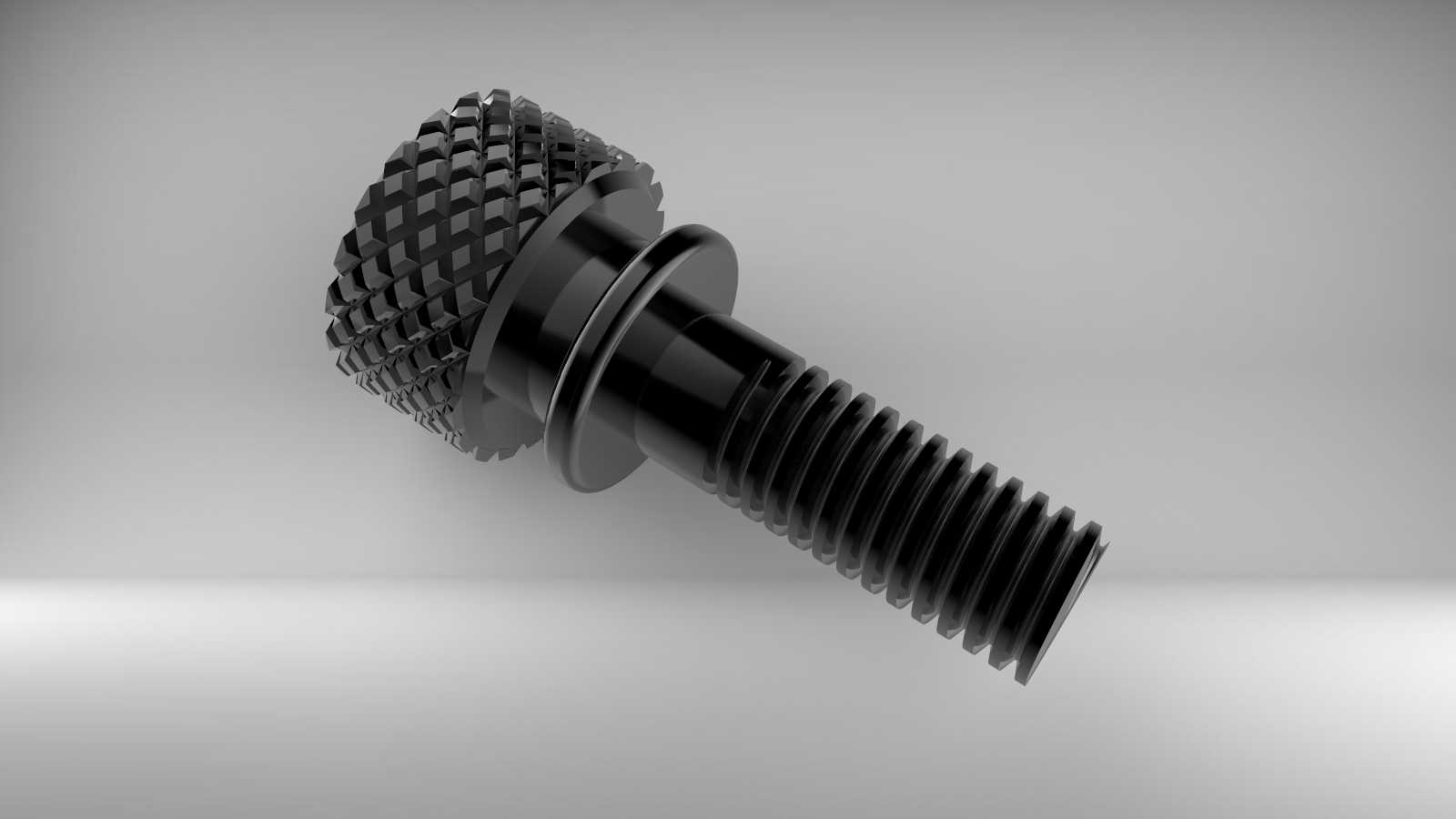

高防滑性滚花头带法兰面紧固螺钉

　　这款滚花螺钉的设计初衷，是解决小空间内无工具快速装拆的紧固需求，在电子设备机箱侧板、仪器仪表检修面板、小型工装夹具快拆模块、光学实验台调节组件等场景中应用十分广泛。区别于普通外六角或内六角螺钉，它不需要借助螺丝刀、扳手等额外工具，操作人员直接用手指捏住头部即可完成拧紧与松脱动作，在频繁需要开盖调试、检修更换内部元件的设备上，能大幅减少装拆辅助时间，提升运维效率。头部的网纹滚花结构是整个零件的核心功能设计，滚花的齿形角度、齿深与齿距都经过实际握持验证，既不会因为齿纹过锐划伤操作人员手指，也不会因为齿纹过浅在手上有少量油污、汗液时出现打滑现象，即便是戴薄款丁腈防护手套操作，也能获得足够的旋转摩擦力。头部下方集成的一体式法兰面，

　　相当于自带了一个平垫圈，安装时不需要额外搭配垫片，一方面能降低零件管理成本，避免装配过程中出现漏装垫片的问题，另一方面法兰面的大接触面积可以有效分散螺钉压紧时的接触面压强，避免被紧固的薄钣金件、塑料件表面出现压痕甚至局部变形，同时法兰面与螺杆衔接处的退刀槽做了圆弧过渡处理，能减少应力集中，避免螺钉在反复拧紧过程中出现头杆结合处断裂的问题。螺杆部分采用标准普通三角螺纹，牙型角60度，螺纹的大径、中径、小径公差都控制在通用紧固螺纹的中等精度等级，能和市面上绝大多数同规格的标准内螺纹孔、预制螺纹孔顺畅配合，不需要额外做二次攻丝处理。螺杆末端做了45度倒角导向，安装时可以快速对准螺纹孔，不会出现螺纹错牙刮坏内螺纹的情况。从安装边界来看，

　　这款螺钉的头部外径比同规格普通圆柱头螺钉略大，对应的安装沉孔预留尺寸需要匹配法兰面的外径，沉孔深度不需要过深，只要保证头部滚花部分完全露出安装面，就能保证手拧操作的空间，不会因为周边结构干涉导致手指无法捏住滚花头部。在实际选型应用中，需要注意被连接件的总厚度不能超过螺钉有效螺纹长度减去3到5个螺距的长度，保证螺纹啮合有足够的扣数，避免出现滑牙或者紧固力不足的问题。如果是用在有振动的设备场景中，可以配合螺纹胶使用，不需要额外增加防松垫圈，因为法兰面本身的较大接触面积已经能提供足够的防松摩擦力。建模过程中，滚花部分的特征做了简化的阵列处理，既保证了外观上的滚花纹理还原度，也不会因为过多细碎特征导致模型在装配体中占用过多运算资源，

　　适合在整机装配、工装设计的三维布局中直接调用，不需要额外做特征简化。整个零件的所有倒角、圆角都按照实际机加工工艺要求设置，没有出现无法加工的尖锐内角，头部和螺杆的同轴度公差在建模时就做了基准约束，和实际量产零件的形位公差要求保持一致，导入工程图模块时可以直接生成符合生产要求的加工图纸，不需要再做额外的尺寸修正。
