蝶形手拧锁紧紧固件三维结构

　　日常做设备调试工装、小型检测治具的时候，经常会遇到需要频繁拆装、又不能随身携带扳手的场景，这时候翼形螺母的优势就体现得很明显，不需要额外辅助工具，徒手就能完成拧紧和松脱操作，比普通外六角、内六角螺母的操作效率高很多，尤其是在设备维护空间狭窄、工具无法伸入的位置，这种带两翼操作位的紧固件能大幅降低拆装难度。

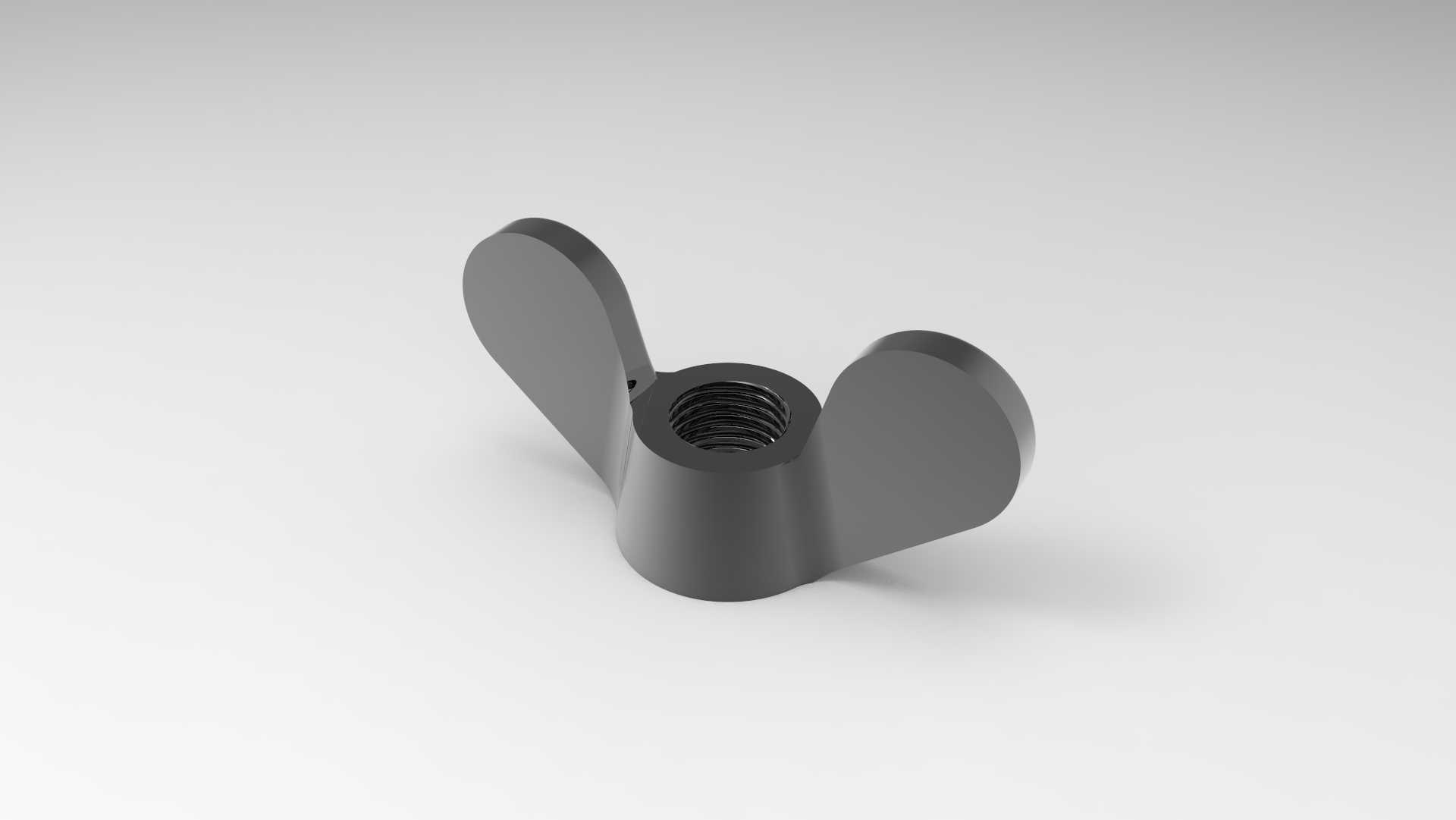

　　从结构设计来看，这款翼形螺母的核心功能是和对应规格的外螺纹件配合，实现两个零部件的压紧锁紧，中间的内螺纹孔是核心配合部位，建模的时候需要严格匹配对应螺纹的公称直径、螺距参数，螺纹收尾的位置做了合理的退刀结构，避免螺纹加工到根部出现应力集中的问题，两翼的操作面做了圆弧过渡处理，没有尖锐的棱角，徒手拧动的时候不会硌手，同时两翼的对称度控制得比较好，拧紧的时候两侧受力均匀，不会出现单侧施力导致的螺纹偏斜、咬死的问题。

　　实际选型应用的时候，首先要确认安装边界：两翼的外伸宽度决定了操作所需的最小空间，安装位置周边不能有高出螺母安装面的凸起结构，否则会挡住两翼，导致无法徒手施力；螺母主体的高度决定了螺纹啮合的有效长度，常规工况下螺纹啮合长度不小于螺纹公称直径的1.2倍，就能满足普通静载荷下的锁紧要求，如果是有振动的工况，还需要配合防松垫圈使用，避免长期振动出现松脱。

　　这类紧固件的应用场景非常广，小到民用的自行车快拆结构、配电箱门板固定、小型家具的组装，大到工业设备的检修盖板固定、工装夹具的快速压紧、检测设备的可调部位锁紧，都能看到这类结构的身影，相比带滚花的手拧螺母，翼形结构的力臂更长，相同手动力度下能获得更大的锁紧力矩，对于需要一定锁紧力、又要频繁拆装的部位，适配性更强。

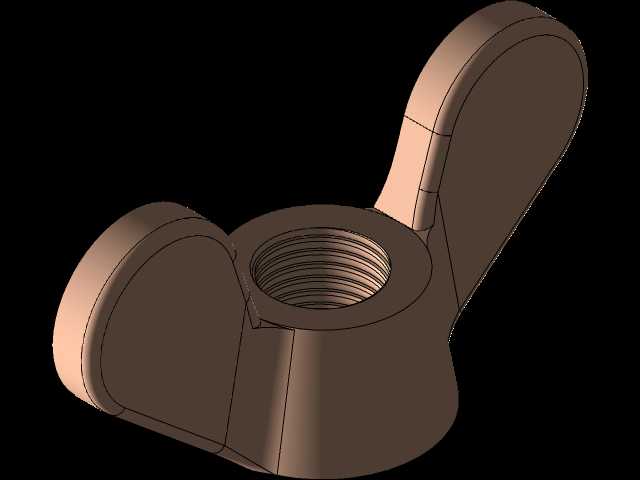

　　建模过程中需要注意几个细节：两翼和主体衔接的位置做了圆角过渡，避免直角衔接带来的应力集中，当螺母受到较大拧紧力的时候，衔接位置不会因为应力突变出现断裂；内螺纹的入口处做了倒角导向，装配的时候外螺纹可以很顺畅的旋入，不需要刻意对准螺纹牙型，能提升装配效率；螺母的下端面是平整的压紧面，和被连接件接触的时候压力分布均匀，不会因为接触面不平整出现局部压痕或者锁紧力不足的问题。

　　在做整机结构设计的时候，如果选用这类翼形螺母，除了确认螺纹规格匹配，还要提前预留足够的手指操作空间，一般来说两翼外侧距离周边固定结构至少要留15mm以上的间隙，方便手指捏住两翼转动；如果是用在经常需要调整的部位，还可以在压紧面和被连接件之间增加薄垫片，避免多次拆装刮花被连接件的表面。另外要注意，这类翼形螺母不适合用在大扭矩锁紧的重载工况，毕竟徒手拧紧的力矩有限，重载连接还是需要配合扳手操作的高强度螺母，它的核心定位就是快拆、免工具、频繁操作的轻载连接场景，在对应的场景下选择合适的紧固件，才能兼顾操作效率和连接可靠性。
