推拉式快速夹紧工装夹具结构设计

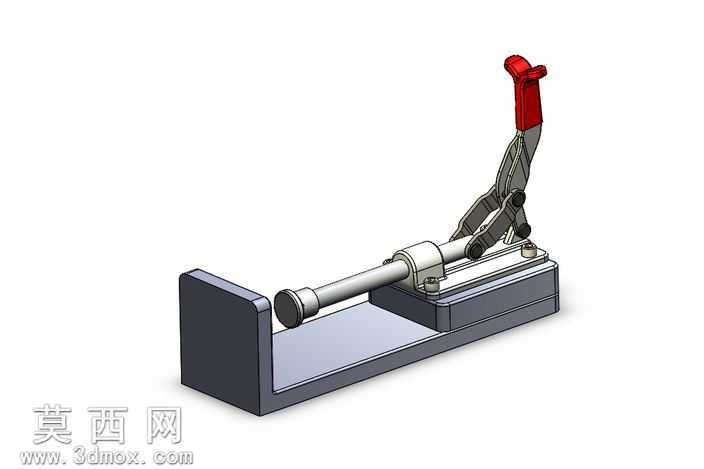

本模型为推拉式快速夹紧工装夹具，采用三维参数化建模方式完成全结构设计，建模过程中对各运动部件的装配约束进行了精准定义，完整还原了夹具的实际动作逻辑。模型整体分为基座、推拉导杆、连杆压紧机构、操作手柄四大核心模块，基座采用L型一体式结构设计，底部设置安装定位孔位，可直接固定在工作台面使用，建模时对基座的承重面做了加厚处理，保证夹持作业时的结构刚性。推拉导杆采用圆柱光轴设计，与基座上的导向套做间隙配合约束，建模时严格控制配合公差，保证导杆推拉动作顺滑无卡滞，导杆前端设置压头安装位，可根据不同工件的夹持需求更换适配压头。连杆压紧机构采用多连杆死点锁紧结构设计，建模时对各连杆的铰接点位置做了运动仿真验证，确保手柄下压至锁紧位置时，连杆机构处于机械死点状态，可承受较大的轴向夹持力不会松脱，各铰接处均设置销轴与衬套的装配结构，还原实际工装的耐磨设计。操作手柄采用 ergonomic 弧形造型，表面做防滑纹理设计，建模时对手柄的握持角度做了人机工程优化，操作人员施力时可获得更舒适的操作手感。材质渲染方面，基座与导杆采用金属喷砂银灰材质，还原钢材的哑光金属质感，手柄部分采用红色工程塑料材质，与金属部件形成鲜明视觉区分，铰接销轴采用亮面镀铬材质，突出运动部件的细节表现，整体渲染效果清晰展示各部件的结构层次与装配关系。设计思路上，该夹具针对需要轴向快速压紧的加工场景开发，相比传统螺旋夹紧结构，可实现秒级装夹锁紧，大幅提升工件装夹效率，多连杆死点结构保证夹持力稳定可靠，不会因加工振动出现松脱问题，整体结构紧凑，占用安装空间小，可适配多种小型工件的定位夹紧作业需求，建模过程中所有零件均做了可编辑参数化设计，可根据实际使用场景调整导杆行程、夹持高度、基座尺寸等核心参数，具备较高的二次修改适配性。
