传感器配套L型手摇绕线式连接构件

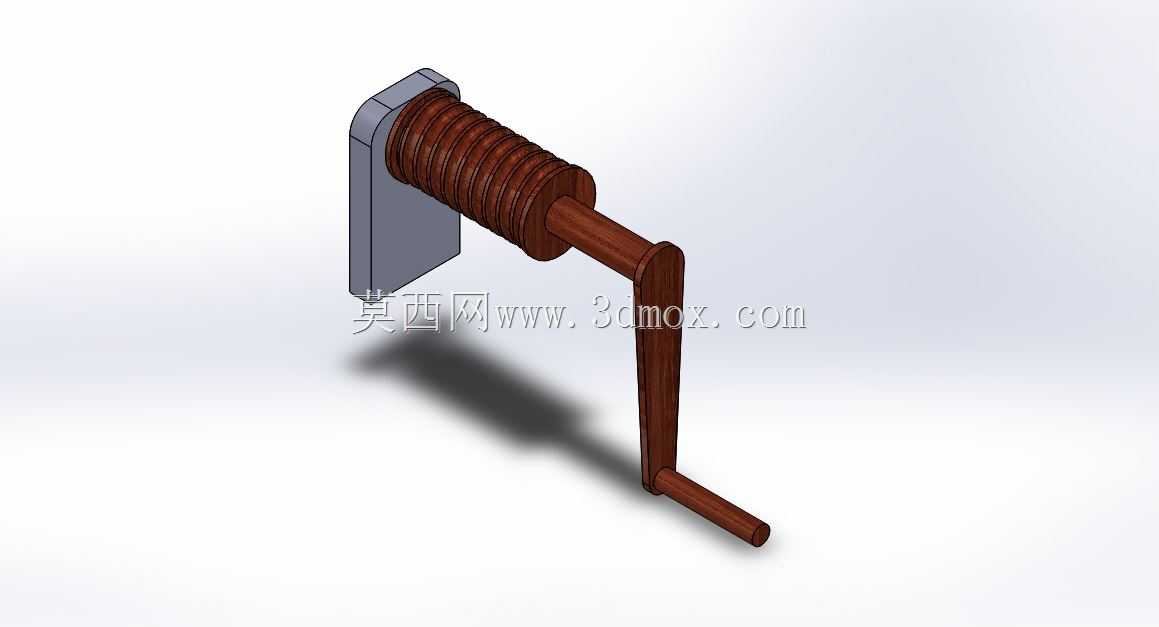

　　该连接构件主要适配小量程位移、拉力类传感器的配套安装与手动调试场景，常见于实验室测试台架、小型手动加载检测设备、教学演示实验装置中，作为传感器与手动施力端的中间传力部件，承担力传导、行程微调、手动加载的核心作用，可避免直接操作传感器本体造成的测量精度偏移或敏感元件损伤。从结构设计逻辑来看，构件采用分体式组合思路，左侧块状安装基座为传感器对接端，预留的平面贴合面可与传感器外壳的安装面完全贴合，通过侧边的紧固孔位完成锁附，安装时需保证基座端面与传感器受力轴线的垂直度误差控制在0.05mm以内，避免侧向分力影响测量数值准确性。中间段的绕线辊采用多道环形凹槽设计，凹槽的节距与直径匹配常规0.3-0.8mm直径的钢质拉绳，

　　绕线辊两端设置限位挡边，可防止拉绳在往复收放过程中脱出辊体，绕线辊内部与中心传动轴采用间隙配合，传动轴两端通过基座与右侧摇臂支架的孔位完成定位，转动时的径向跳动量控制在0.03mm以内，保证拉绳收放过程的平顺性，不会出现卡顿或跳绳问题。右侧的L型手摇臂采用弯折一体化结构，摇臂的握持段做了圆角过渡处理，手动操作时不会出现硌手的问题，摇臂与传动轴的连接端采用扁位配合设计，可传递足够的手动扭矩，不会出现相对转动打滑的情况，摇臂的转动半径经过优化，既不会因为半径过小导致操作费力，也不会因为半径过大造成安装空间的浪费。从安装边界尺寸来看，左侧安装基座的长宽尺寸适配市面上多数微型拉绳式、拉力式传感器的安装孔位，基座厚度控制在12mm，

　　不会过多占用台架的安装空间；绕线辊的有效绕线长度为35mm，可容纳最大1.2m长度的拉绳缠绕，满足多数小行程测试场景的行程需求；摇臂展开后总长度为78mm，安装时需在摇臂转动范围内预留至少90mm的无干涉空间，避免转动过程中与周边的台架结构、线路发生碰撞。实际使用过程中，该构件可将手动旋转的扭矩转化为拉绳的直线拉力，通过控制摇臂的转动角度可精准控制拉绳的拉出长度，配合传感器可实现0-500N范围内的手动加载力调节，加载过程的力值传递线性度较好，无明显的回程间隙，适合对加载精度要求不是极高的手动测试场景。设计时针对构件的受力薄弱点做了优化，摇臂的弯折处做了加厚处理，可承受最大20N·m的手动扭矩而不会出现塑性变形；

　　绕线辊的材质选用耐磨工程塑料或铝合金材质，长期反复使用不会出现凹槽磨损导致的拉绳卡滞问题；传动轴采用不锈钢材质，具备一定的防锈能力，可在常规实验室或车间环境下长期使用无需特殊维护。该构件的安装流程较为简便，先将基座与传感器端面对齐锁附，再将拉绳一端固定在绕线辊的固定孔内，转动摇臂将拉绳整齐缠绕在辊体凹槽内，最后将拉绳另一端与被测工件连接即可完成装配，装配过程无需特殊工装，普通操作人员即可在短时间内完成安装调试。
