方形盘管式换热构件三维结构设计

　　在小型温控单元、紧凑型液冷系统以及狭小空间内的热量传递场景中，常规圆形螺旋盘管往往受限于安装空间的方形轮廓，无法充分利用腔体内部容积，这时候方形层叠的盘管结构就成了兼顾换热效率与空间利用率的优选方案。这款方形盘管结构，既可以作为特殊工况下的方形弹性缓冲元件使用，更多场景下是作为沉浸式或者腔体内置的换热核心部件，适配方形安装腔体的布局需求，避免圆形盘管在方腔角落出现的空间浪费问题。

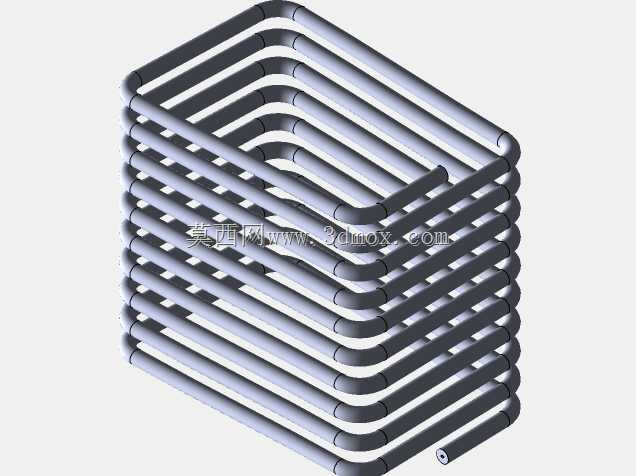

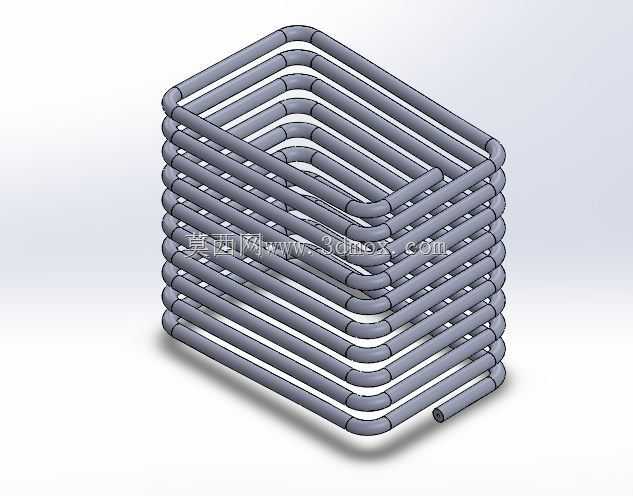

　　从实际功能层面看，该结构采用等径圆管连续弯折成型，整体呈现多层方形螺旋堆叠的形态，管路首尾引出作为流体进出接口，管内流通换热介质时，可通过管壁与外部环境或者腔体内的介质完成热量交换。和普通圆形螺旋盘管相比，方形弯折的管路在每层都拥有四段平直换热段，平直段的流体流动状态更稳定，边界层发展更充分，配合层间预留的均匀间隙，能够让外部介质顺畅流过盘管间隙，减少流动死区，提升整体换热的均匀性。如果作为弹性元件使用时，方形轮廓的弹簧在压缩过程中，各圈的接触受力更均匀，在方形安装导向结构内不会出现径向偏摆，适配方形导向槽内的弹性缓冲、复位需求。

　　设计过程中首先要确认的是管路的弯折半径，圆管弯折时必须保证内侧管壁不出现褶皱、外侧管壁不出现过度减薄，因此弯折内R需要匹配管材的直径，通常取不小于1.5倍管外径的数值，避免弯折处出现通径缩小或者应力集中的问题。层与层之间的螺距需要根据应用场景调整，如果是换热用途，螺距需要匹配外部介质的流速，保证介质能够顺利穿过层间间隙，同时让管壁和介质的接触面积达到设计值；如果是弹性用途，螺距需要匹配刚度需求，结合管材的弹性模量、管径、圈数计算整体的刚度曲线，保证压缩行程内的弹力符合使用要求。整体的外轮廓尺寸需要严格适配安装腔体的内部边界，方形的长宽尺寸要和腔体内壁预留均匀的安装间隙，避免装配时出现干涉，总堆叠高度要匹配腔体的深度，同时预留管路引出端的安装空间，进出接口的位置可以根据实际接管方向调整，既可以从同侧引出，也可以从对角侧引出，适配不同的管路布局需求。

　　从结构细节上看，每一层的方形弯折处都采用圆弧过渡，避免直角弯折带来的应力集中，同时减少管内流体的局部阻力损失，让换热介质在管内流动更顺畅，降低循环泵的负载。层与层之间的管路保持同轴堆叠，每一圈的方形轮廓尺寸保持一致或者按照固定梯度递减/递增，保证整体结构的规整性，既方便加工时的弯折定位，也能保证受力或者换热时的均匀性。管路的末端保留足够长度的直段，方便后续和外部管路进行焊接、卡套连接或者法兰对接，直段的长度需要匹配接头的安装尺寸，避免安装时出现操作空间不足的问题。

　　实际选型应用时，如果用于液冷换热场景，需要结合换热功率计算所需的总换热面积，再反推所需的管路长度、管径以及堆叠层数，同时核算管内介质的流速，保证流速处于合理区间，既避免流速过低导致的换热效率下降，也避免流速过高带来的阻力损失过大。如果用于弹性缓冲场景，需要核算最大压缩量下的管材应力，保证应力处于材料的弹性变形区间内，避免出现塑性变形导致元件失效，同时要确认压缩到极限位置时各圈之间不会出现刚性碰撞，预留足够的缓冲行程。安装过程中，该结构可以直接放置在方形腔体内，通过进出管路的接头进行固定，不需要额外的支撑结构，依靠盘管自身的结构刚度即可保持形态，部分振动较大的场景可以在层间加装定位隔片，避免运行过程中盘管出现晃动摩擦导致管壁磨损。
