波形弹簧垫圈精密机械紧固结构

　　在各类机电设备的螺纹连接副设计中，防松与载荷补偿始终是结构工程师需要重点考量的环节，波形弹簧垫圈正是针对这一需求开发的弹性紧固元件。不同于普通平垫圈仅承担载荷分散作用，这类带波浪形轴向轮廓的环形垫片，依靠自身成型后的弹性形变能力，在螺栓预紧后持续对连接副施加轴向张紧力，抵消设备运行过程中因振动、温度形变、材料蠕变带来的预紧力衰减问题。从实际应用场景来看，这类垫圈广泛覆盖从精密传感器安装、小型仪器仪表装配，到通用机电设备、传动组件连接的各类场景，尤其适合轴向安装空间受限，无法使用螺旋弹簧垫圈的紧凑结构位置，在同等防松效果下，其轴向安装占用空间比普通螺旋弹簧垫圈小30%以上，能有效压缩设备整体的结构尺寸。

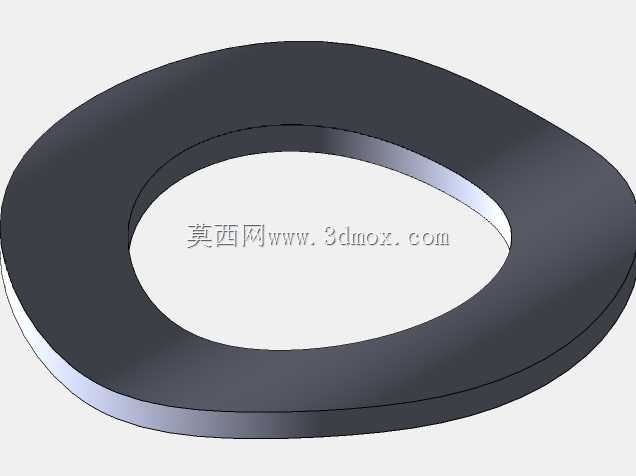

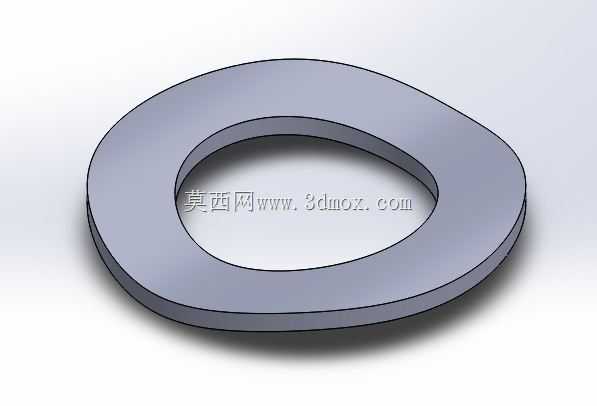

　　从产品功能特性来看，该波形垫圈采用闭合环形结构，整体为薄金属板材冲压成型后经热处理获得稳定弹性，周向均匀分布的波浪形曲面构成弹性支撑结构，在受到轴向压力时，波峰位置产生弹性形变，储存弹性势能，当连接副出现松动趋势时，释放的弹性力会持续维持螺纹副之间的径向摩擦力，避免螺纹相对转动。和开口型弹簧垫圈相比，闭合式波形垫圈不会对被连接件表面产生刮削损伤，也不会因开口卡入螺纹间隙造成拆卸困难，适合对被连接件表面防护有要求的装配场景，比如铝合金壳体、工程塑料安装面的螺纹连接，能有效避免普通防松垫圈压伤安装面的问题。

　　在设计思路层面，这类垫圈的建模过程需要重点把控几个核心参数：首先是内外径尺寸需要匹配对应规格的螺栓公称直径与安装沉孔尺寸，内径要略大于螺栓杆直径，保证套装顺畅无卡滞，外径要小于螺栓头或螺母的对边承压尺寸，避免垫圈边缘超出承压面造成受力不均；其次是波形的数量与波高设计，需要根据目标预紧力、工作载荷区间来确定，波数越多，相同压缩量下的弹性刚度越平缓，能适应更大的形变补偿范围，波高则决定了垫圈的最大压缩行程，设计时需要保证在额定预紧力下，垫圈的压缩量处于弹性形变区间内，避免压并后失去弹性补偿能力。建模时可以先绘制环形的基础草图，通过基准面偏移构建波峰波谷的控制点，采用放样或曲面填充的方式生成连续的波浪形曲面，再经加厚、边缘倒角处理获得最终实体，边缘的小圆角处理是容易被忽略的细节，锐边在受压时容易产生应力集中，还会刮伤安装面，因此内外圆边缘都需要做微小的倒钝处理。

　　关于外形尺寸与安装边界，这类垫圈的厚度通常根据规格不同在0.2mm到2mm区间，波高一般为材料厚度的2到5倍，安装时需要注意安装面的平面度要求，如果安装面存在明显的倾斜或凹凸，会导致垫圈各波峰受力不均，局部提前压并丧失弹性，影响防松效果。在轴向空间校核时，需要预留出垫圈的工作压缩量空间，不能在装配时直接将垫圈完全压并，否则会失去弹性防松的作用，等同于普通平垫圈。此外，这类垫圈的材料选择通常根据使用环境确定，普通工况下采用65Mn弹簧钢经淬火回火处理，表面做发黑或镀锌防锈处理，腐蚀环境下可以选用不锈钢材质，不同材料的弹性模量差异需要在设计刚度计算时纳入考量，避免选型不当导致预紧力不足或过载断裂。

　　在实际选型装配过程中，很多工程师容易混淆波形弹簧垫圈和普通平垫圈的使用场景，错误地将其用于需要刚性支撑的位置，实际上波形垫圈的核心作用是弹性补偿与防松，不能承担过大的径向定位载荷，也不适合用于需要高精度轴向定位的连接副，因为其存在的弹性形变会导致轴向尺寸存在一定的浮动量。对于存在高频振动的连接场景，还可以配合螺纹胶使用，获得双重防松效果，但要注意避免螺纹胶附着在垫圈表面，影响弹性形变的正常发挥。在传感器这类精密元件的安装中，波形垫圈的弹性力还可以起到一定的缓冲隔振作用，减少外部振动传递到传感器本体，提升检测精度，这也是其在仪器仪表类装配中被大量应用的原因之一。
