户外六角立柱式庭院景观照明灯结构

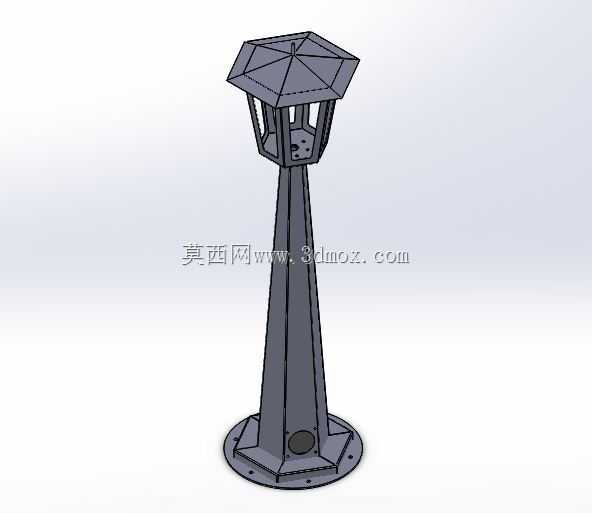

　　这款户外立柱式景观照明结构，主要应用于度假酒店园区步道、别墅区宅间路、市政休闲公园、滨水景观带的夜间照明场景，区别于高杆道路灯的高照度远距离投射特性，这类灯具的核心作用是在1.5-3米的低空范围提供柔和漫射照明，避免夜间强光直射行人眼部造成眩光，同时兼顾景观装饰属性，白天可作为园区硬质景观的组成部分，和周边绿植、铺装、景观小品形成风格统一的视觉效果。从结构设计逻辑来看，整体采用三段式拆分结构，分别为底部安装法兰底座、锥形立柱灯身、顶部六角形灯头舱，拆分式设计主要是为了适配不同运输场景的尺寸限制，同时降低现场安装的吊装难度，常规同类型产品总高度控制在1.1-1.4米区间，灯头最大外接圆直径在280-350mm范围，

　　底座法兰直径控制在320-400mm，安装时需要在硬化铺装层预留4-M10规格的膨胀螺栓固定位，螺栓孔中心圆直径和底座法兰安装孔位完全匹配，安装完成后底座和铺装层的缝隙需要打耐候密封胶封堵，避免雨季积水渗入底座内部造成接线部位锈蚀。灯身采用上窄下宽的锥形变截面结构，相比等径直杆结构，锥形结构的抗风载性能提升40%以上，能够抵御沿海区域12级以下的阵风冲击，灯身内部预留直径25mm的穿线空腔，供电线缆从底座侧面的穿线孔引入后沿空腔直通顶部灯头舱，穿线孔位置设计有橡胶护线圈，避免线缆穿设过程中被金属锐边割破绝缘层，灯身靠近底座的位置预留可拆卸检修盖板，盖板通过两颗沉头螺丝固定，后期维护时不需要拆卸整灯即可完成内部接线端子的检修、

　　光源模组的更换作业。顶部灯头采用正六边形的造型设计，顶面为多面拼接的坡顶结构，坡度设置为15度，能够让落在顶面的雨水自然沿棱边滑落，避免顶部积水造成密封胶层长期浸泡老化，灯头的透光区域采用镂空框架搭配磨砂透光板的结构，框架的棱边做R2圆角过渡处理，避免加工和安装过程中锐边划伤作业人员，透光板的固定采用内嵌式压条结构，不需要外露固定螺丝，既提升了外观的整体性，也避免外露螺丝长期暴露在户外环境出现锈迹流挂污染灯身表面。灯头内部预留光源模组安装位，可适配10-15W的LED暖光光源，光源的照射角度经过漫反射结构调整，向下投射的光线覆盖范围为直径2.5-3米的圆形区域，刚好满足单条人行步道的照明宽度要求，相邻灯具的布设间距可设置为3-4米，

　　既不会出现照明暗区，也不会因为光线重叠造成光污染。在材质选型的匹配设计上，整体结构可采用压铸铝成型后做户外喷塑处理，也可根据项目需求替换为304不锈钢板材焊接成型，两种材质的结构安装尺寸完全通用，可根据项目预算和抗腐蚀要求灵活选型，所有拼接缝隙都设计有密封胶条安装槽，装配时嵌入三元乙丙橡胶密封胶条，整体防护等级可达到IP65，能够适应暴雨、沙尘、高低温交替的各类户外复杂工况。从建模逻辑来看，整个结构的特征搭建完全遵循实际加工工艺顺序，先绘制底座法兰的草图特征，拉伸成型后阵列安装孔、减重孔，再通过放样特征生成锥形灯身的主体结构，之后通过抽壳命令做出内部穿线空腔，再切割出检修口、穿线孔的特征，最后搭建顶部六角灯头的多面体结构，拆分出透光板安装位、坡顶拼接面的特征，所有配合部位的公差都按照金属钣金加工的常规公差设置，安装孔位的间隙预留0.5mm的装配余量，确保实际生产加工时零部件能够顺利装配，不会出现干涉问题。
