铰接式可拆卸销轴连接结构

　　这类铰接式销轴连接结构，在工业自动化产线、小型工装夹具、检测设备的活动关节部位应用十分普遍，核心作用是实现两个构件之间的单自由度相对转动，同时传递径向载荷与小幅轴向载荷，避免构件连接处出现应力集中导致的疲劳断裂。从实际使用场景来看，在传感器安装支架的角度调节环节、小型气动执行机构的传动连杆连接、检测设备的翻盖开合结构里，都能见到这类连接结构的身影，它不需要复杂的锁紧机构，仅靠单根销轴就能完成铰接功能，拆装维护时只需要抽出销轴即可分离两个构件，大幅降低设备运维的拆装难度。

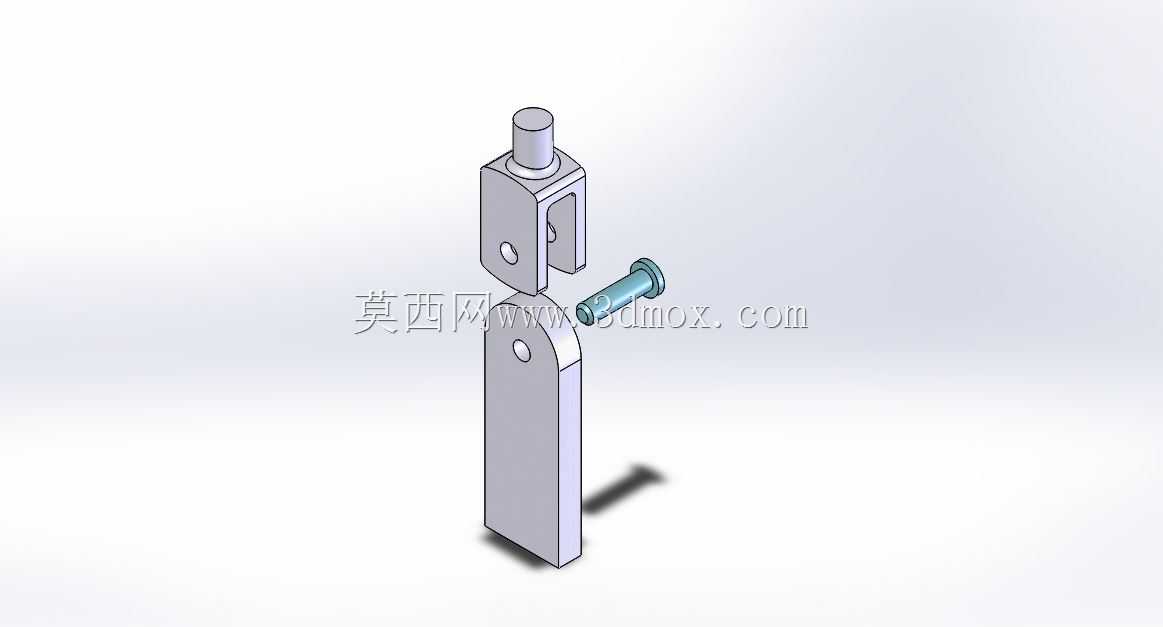

　　从功能特性上看，这个连接结构分为上下两个铰接支座与一根配套销轴，上支座为叉形双耳结构，下支座为单耳插片结构，装配时单耳插入双耳的间隙内，销轴贯穿三个同轴孔位完成铰接，销轴端部带限位帽，避免销轴从孔位中滑出，同时预留的孔位可以加装开口销或者紧定螺钉做二次防脱，适配振动幅度较大的设备工况。两个支座的安装端都做了平直安装面，上支座带圆柱定位段，可以直接插入对应构件的安装孔内做径向定位，再通过侧面的紧定螺钉锁紧固定；下支座为平板式安装端，可以通过螺栓直接固定在设备基座或者连杆端面上，安装适配性较强。

　　设计思路上，整个结构优先考虑了铰接转动的顺畅性与连接刚性，双耳支座的两个耳片间距与单耳插片的厚度做了小间隙配合，既保证转动时不会出现过大的旷量，又避免间隙过小导致转动卡涩。销轴的直径与铰接孔的配合选用间隙配合公差，表面粗糙度控制在Ra1.6以内，降低转动时的摩擦阻力，长期使用也不容易出现磨损松旷。结构的所有棱边都做了倒角处理，既避免装配时割伤操作人员，也能去除机加工产生的毛刺，防止装配过程中毛刺脱落进入铰接间隙造成卡滞。

　　从安装边界与尺寸适配角度来说，这类小型铰接结构的整体安装高度较低，适合安装空间紧凑的设备内部，上支座的圆柱定位段直径与常见的小型传感器安装杆直径匹配，可以直接替换原有固定支架实现角度可调功能；下支座的平板安装端预留的安装孔位间距，适配标准的小型铝型材槽宽，不需要额外加工转接板就能直接固定在工业铝型材搭建的设备机架上。铰接转动的角度范围可以达到180度以上，能够满足绝大多数需要角度调节的连杆传动、支架翻转场景，销轴的拆卸方向沿轴向直线抽出，不需要额外的操作空间，即使在周围布满其他构件的狭窄安装位里，也能顺利完成拆装作业。

　　在实际选型应用时，这类连接结构的载荷承受能力主要由销轴的直径与耳片的厚度决定，这个结构的耳片厚度与销轴直径做了等强度匹配，不会出现耳片先断裂或者销轴先弯曲的失效情况，在额定载荷范围内长期往复转动，铰接部位的磨损量极小，不需要频繁加注润滑脂就能维持顺畅转动，适合免维护的设备使用场景。结构的材质通常选用优质碳素结构钢加工，表面做发黑或者镀锌处理，具备基础的防锈能力，在普通工业车间环境下长期使用不会出现锈蚀卡滞的问题，如果应用在潮湿或者有腐蚀性的环境里，也可以更换为不锈钢材质加工，尺寸参数不需要调整就能直接替换使用。
