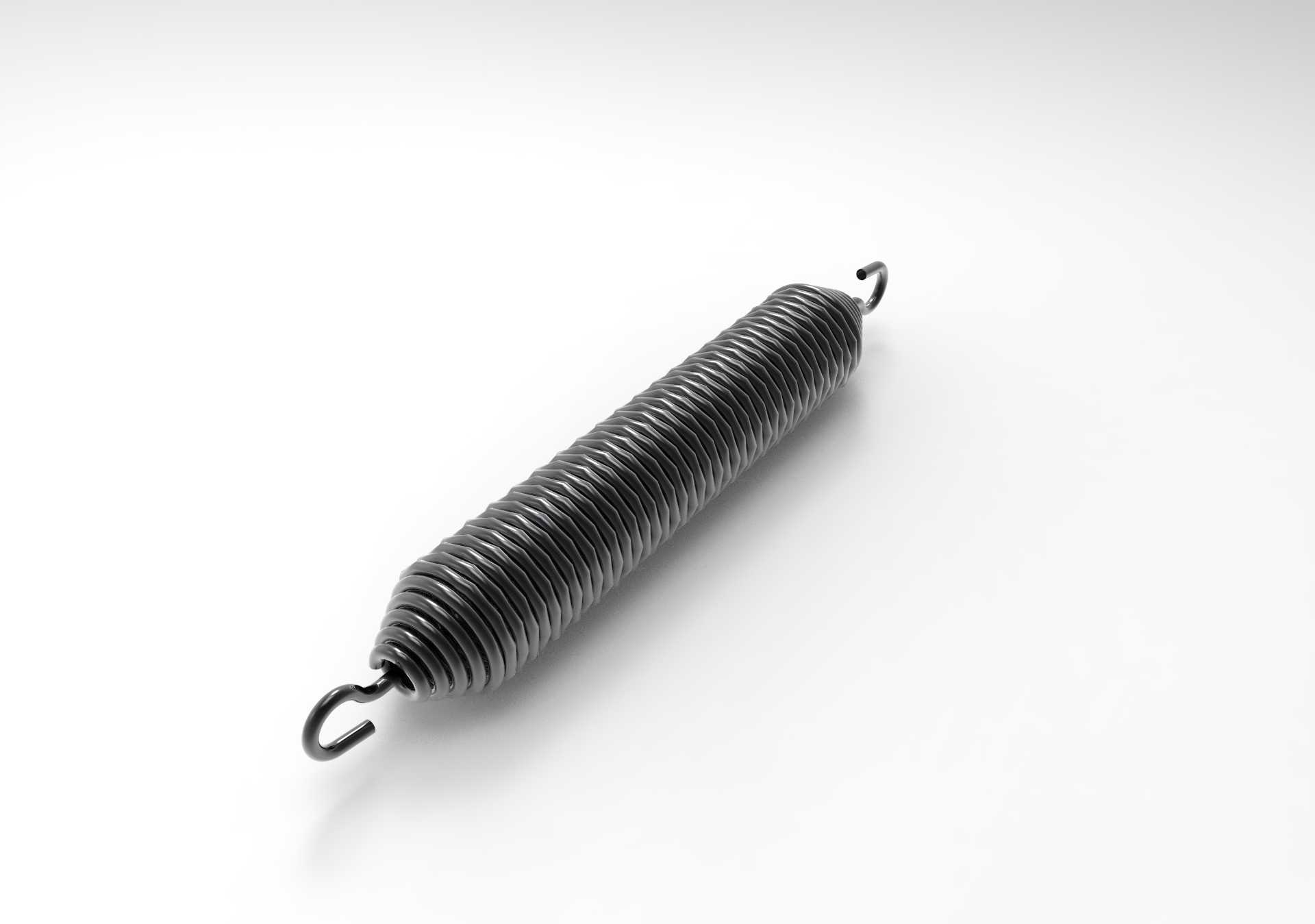

带旋转挂钩结构的拉伸弹簧设计

　　在各类需要提供复位拉力、张紧力的机械结构中，带端部挂钩的拉伸弹簧是应用频次极高的弹性元件，本次呈现的这款带旋转钩的拉伸弹簧，针对常规挂钩弹簧在安装后易受扭转应力、挂钩根部易断裂的痛点做了结构优化，适配更多存在安装角度偏差的工况场景。

　　从实际应用场景来看，这类弹簧常出现在小型设备的舱门复位结构、健身器材的阻力提供单元、输送线的张紧调节机构、农机的离合复位组件、园林工具的操作杆回位结构中，甚至部分儿童游乐设施的缓冲牵拉结构也会选用这类带旋转钩的弹簧，避免安装时挂钩与弹簧本体产生附加扭转力矩，延长弹簧的实际使用寿命。

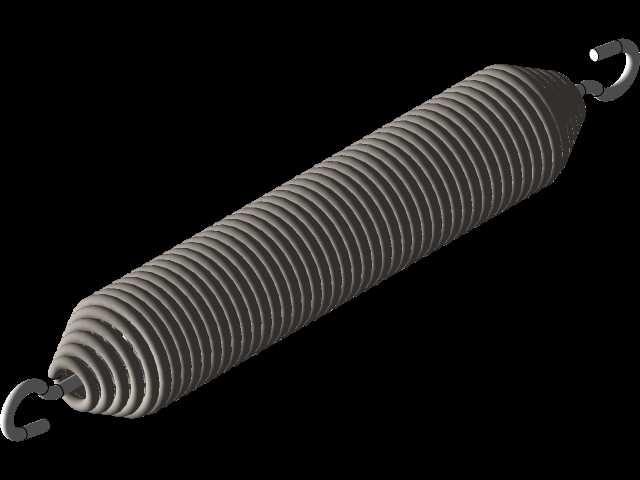

　　从功能特性上看，这款弹簧本体采用等节距密圈螺旋结构设计，自由状态下圈与圈之间紧密贴合，承受轴向拉力时各圈均匀张开，提供线性的拉力输出，区别于普通固定挂钩拉伸弹簧，两端的挂钩可绕弹簧轴线做小角度旋转，安装时无需强行扭转弹簧本体来对齐挂点，能有效抵消安装过程中产生的切向应力，避免弹簧在长期交变载荷下从挂钩与簧圈衔接的应力集中位置发生断裂。挂钩采用与簧体同材质的线材弯折成型，钩部做了圆弧过渡处理，挂接后与安装销的接触面积更大，不会出现应力割伤挂点的问题，同时钩部的开口尺寸经过适配设计，能匹配常规直径的圆柱挂销，安装后不易松脱。

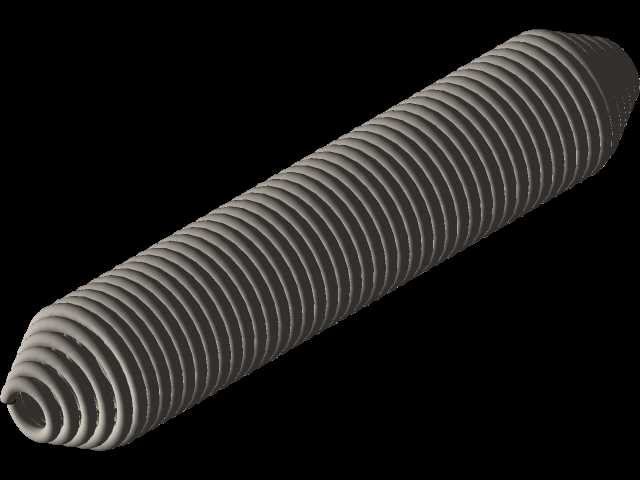

　　设计思路上，首先根据目标工况的拉力需求、工作行程确定簧丝直径、弹簧中径、有效圈数这几个核心参数，保证弹簧在最大工作行程下的切应力处于材料许用应力范围内，同时预留足够的疲劳寿命余量。针对旋转钩的结构，在簧圈端部做了收口处理，挂钩的连接段嵌入端部簧圈的中心位置，配合微小的装配间隙实现旋转功能，同时不会出现挂钩与簧体脱离的问题。选材上常规工况选用碳素弹簧钢即可满足强度需求，若应用在潮湿、有腐蚀的环境中，可更换为不锈钢弹簧钢丝，表面做钝化处理提升抗腐蚀能力。

　　外形尺寸与安装边界方面，这类弹簧的安装空间需要预留出弹簧本体的外径尺寸，同时两端挂钩的挂点间距需要匹配弹簧的自由长度与工作行程，安装时两个挂点的同轴度偏差允许范围比普通固定挂钩弹簧更大，常规偏差在5度以内都不会产生额外的附加应力，无需在结构设计时额外做高精度的挂点位置公差约束，能降低整体结构的加工与装配成本。需要注意的是，旋转钩的旋转角度存在上限，不可强行扭转超过30度，否则会导致端部收口位置变形，失去旋转功能甚至出现挂钩脱落的问题。

　　在实际选型应用时，需要先核算工作行程下的所需拉力，确认弹簧的刚度是否匹配，同时检查挂点的销径是否与挂钩内径适配，避免挂钩与挂销之间间隙过大导致工作时产生冲击，加速弹簧的疲劳失效。这类弹簧的刚度与簧丝直径的四次方成正比，与弹簧中径的三次方、有效圈数成反比，调整参数时可以根据这个规律匹配实际需求，比如需要更大刚度时优先加大簧丝直径，而不是盲目减小中径，避免弹簧的外径超出安装空间限制。
