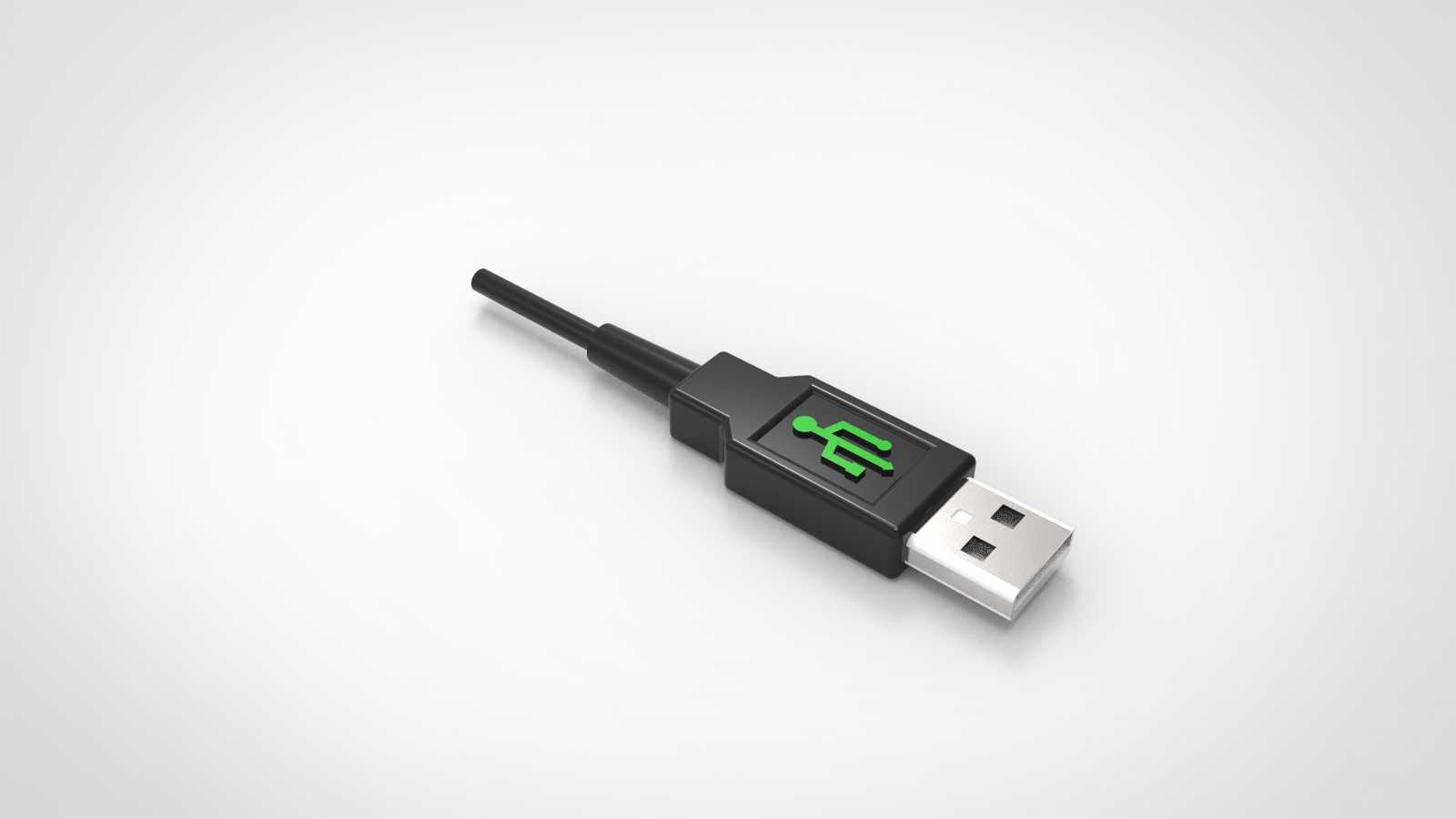

标准USB公头数据传输连接线结构建模

　　日常做消费电子周边结构设计时，USB接口数据线是绕不开的基础建模对象，这类零件看似结构简单，实则涉及接口配合公差、线缆弯折寿命、外壳注塑包覆等多个工程细节，建模过程中需要兼顾实际生产的装配要求与使用场景的受力特性。从实际应用场景来看，这类标准USB公头数据线广泛覆盖桌面外设连接、消费电子充电、工业设备数据通讯等场景，小到键鼠与主机的信号传输，大到工业工控机与外接采集模块的调试通讯，都能见到这类接头的身影，不同应用场景下对线缆的屏蔽性能、接头插拔寿命、线材耐弯折次数的要求存在明显差异，建模时需要针对对应场景预留结构调整空间。从产品功能特性来看，该接头主体分为金属插舌、绝缘基座、塑料外壳、出线尾套四个核心部分，

　　金属插舌部分需要严格遵循通用串行总线的接口尺寸规范，保证与母座对接时的插拔力处于合理区间，既不能过松导致接触不良，也不能过紧造成插拔困难甚至损坏母座针脚；插舌内部的接触弹片需要做合理的让位设计，建模时要预留弹片形变的空间，避免多次插拔后弹片出现塑性变形。绝缘基座部分承担固定金属接触件、隔绝相邻引脚短路的作用，建模时需要注意基座与金属外壳的配合卡扣位置，保证装配后无松动窜动，基座上的定位凸台需要与金属外壳的定位槽精准对应，控制装配公差在合理范围内，避免组装后出现插舌偏斜的问题。塑料外壳部分除了包覆内部结构提供防护外，表面的标识区域做了凹陷处理，方便后续丝印或镭雕USB标识，外壳的合模线位置设置在侧面非外观面，减少后续外观处理的工作量，

　　外壳表面做细微的磨砂纹理建模，还原实际产品的握持防滑质感。出线尾套是建模中需要重点关注的部分，这个位置是线材弯折疲劳的高发区域，尾套做了渐变的锥度设计，从接头处的大直径平滑过渡到线缆外径，分散弯折时的应力集中，避免线材在根部出现断线问题，尾套与线缆衔接的位置做了圆角过渡，没有尖锐棱角，减少弯折时的应力切割效应。从设计思路来看，建模时优先完成金属插舌的基准特征搭建，以插舌的配合基准面作为整个零件的装配基准，后续所有结构都围绕这个基准展开，保证接口配合尺寸的精度；金属外壳的包边结构做了等厚处理，还原实际冲压钣金的加工特性，避免出现工艺无法实现的壁厚突变；内部的线缆部分做了简化的圆柱建模，同时在尾套内部预留了线芯与屏蔽层的排布空间，

　　方便后续做线束拆分设计时直接调用。外形尺寸方面，金属插舌部分的外露长度、宽度、厚度严格遵循通用接口规范，整体接头外壳的长度控制在常规手持插拔的舒适尺寸范围内，宽度适配手指捏持的尺度，不会出现过窄捏持打滑或者过宽占用相邻接口空间的问题；安装边界上，建模时预留了接头插入母座后的安全间隙，保证接头插到底后外壳不会与设备面板产生干涉，同时相邻USB接口同时使用时，该接头的外壳宽度不会遮挡旁边的接口空间，适配多接口并排布置的设备面板场景。建模过程中对所有的棱角位置都做了合理的圆角处理，既符合注塑加工的脱模要求，也避免实际使用时的锐边割手问题，外壳内部的加强筋位置做了合理排布，在不增加整体壁厚的前提下提升外壳的结构强度，避免插拔时外壳出现开裂变形。
