乘用车多辐条铝合金M5轮毂结构设计

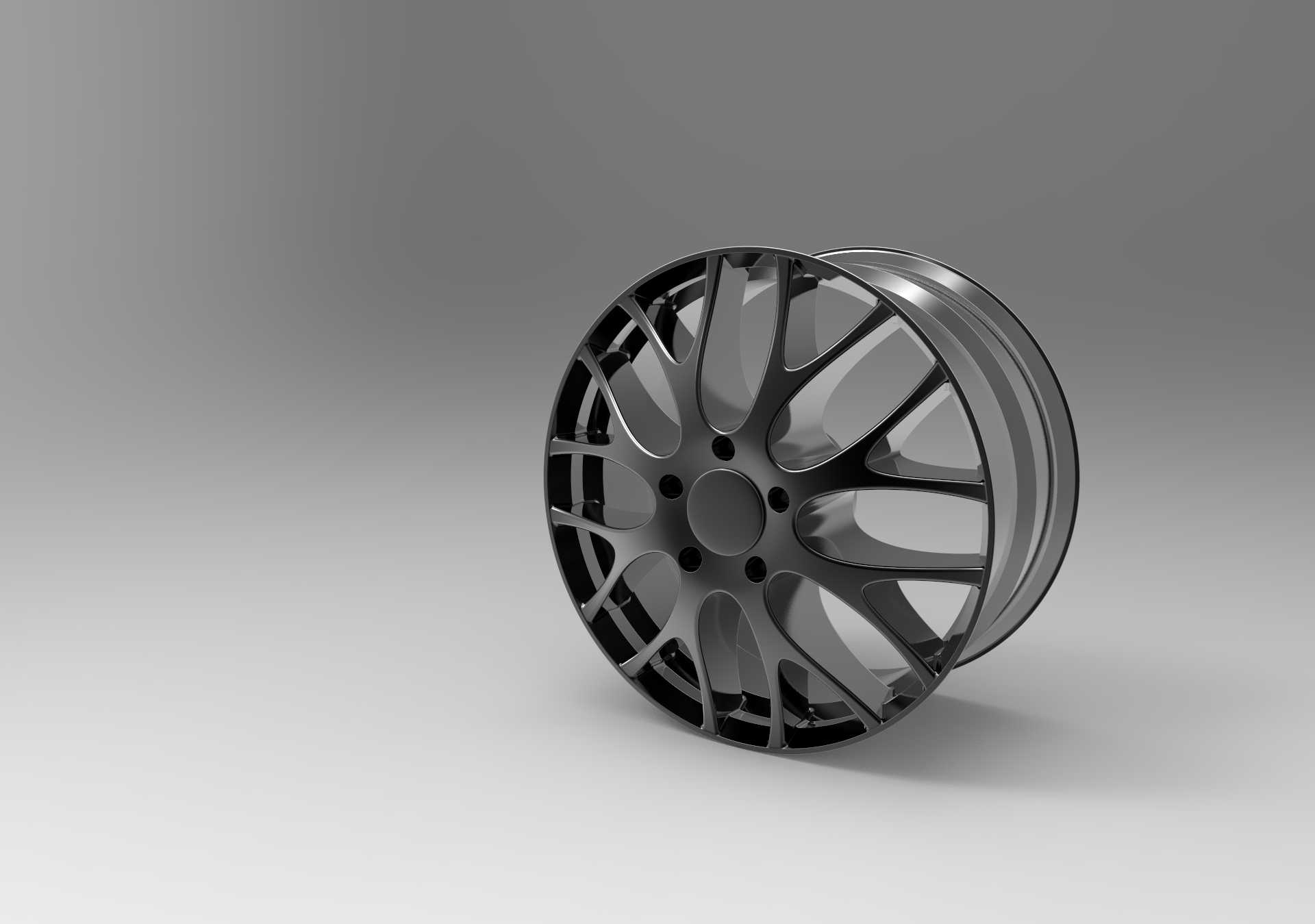

　　这款轮辋的设计首先锚定民用紧凑型乘用车的行走系统适配需求，日常通勤、城郊非铺装路面通行、高速巡航都是其核心覆盖的使用场景，作为连接轮胎与车桥的核心承载部件，设计阶段首先要平衡簧下质量控制、结构刚度冗余、动平衡精度三个核心指标，三者的权重分配直接决定了装车后的实际行驶表现。从结构逻辑来看，这款轮辋采用多辐条镂空布局，并非单纯追求外观的运动视觉效果，每一根辐条的走向都经过受力路径优化：轮心安装座位置的辐条根部做了加厚圆弧过渡，避免车辆经过颠簸路面时，轮心螺栓孔位置的应力集中导致辐条根部萌生疲劳裂纹；辐条向轮缘延伸的过程中逐步收窄厚度，在不降低侧向抗冲击能力的前提下，尽可能削减非受力区域的材料余量，

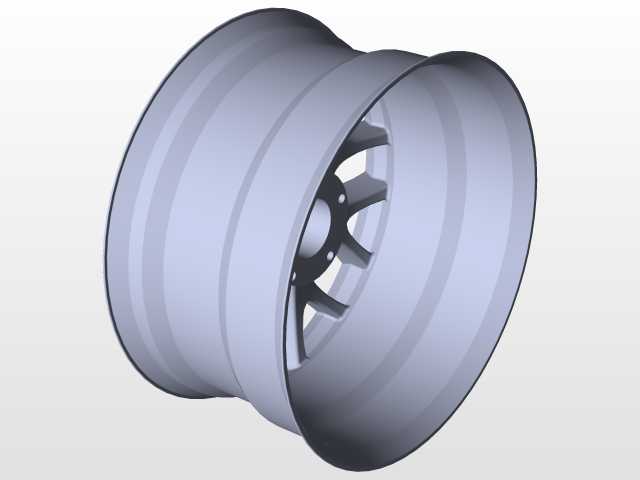

　　最终实现簧下质量的降低——对于乘用车而言，簧下质量每降低1kg，带来的操控响应提升、悬挂系统工作负荷降低的收益，远高于车身同重量的减重效果。安装边界层面，轮心位置的螺栓孔采用五孔均布布局，孔位节圆直径匹配主流紧凑型乘用车的转向节安装尺寸，中心定位孔的公差带严格按照过渡配合设计，装车时可以与车桥轴头实现精准同轴定位，避免高速行驶时出现车轮径向跳动；轮辋的胎圈座位置设计了标准的凸峰结构，轮胎充气后胎圈可以牢牢卡在凸峰与轮缘之间，即使遇到紧急制动、快速变向产生的侧向大载荷，也不会出现轮胎脱圈的风险；轮缘的高度和圆角参数完全符合乘用车轮辋的通用规范，既可以给轮胎胎侧提供足够的支撑，也能在低速刮蹭路沿时，优先通过轮缘承受剐蹭，

　　避免直接损伤轮胎胎侧。设计过程中还充分考虑了散热需求，多辐条之间的镂空通道在车辆行驶时可以形成稳定的导流路径，持续带走制动盘、制动片摩擦产生的热量，避免长距离下坡、连续制动时制动系统温度过高导致热衰减，提升连续制动的安全性。轮辋的气门嘴安装位设置在相邻两根辐条之间的凹陷区域，既不会被辐条遮挡影响充气操作，也能避免车辆行驶中飞溅的碎石直接击打气门嘴造成损坏。从实际使用的工况适配来看，这款轮辋的载荷冗余完全覆盖紧凑型乘用车的满载轴荷要求，无论是日常城市道路频繁启停的交变载荷，还是城郊非铺装路面的冲击载荷，结构强度都留有足够的安全余量；辐条背面的减重槽设计，在不降低结构强度的前提下进一步压缩了整体重量，同时也减少了轮辋自身的转动惯量，

　　让车辆加速、减速的动力响应更直接。轮辋的表面造型做了平滑过渡处理，没有突兀的棱角，一方面可以降低行驶过程中的风阻，另一方面也能减少泥水、灰尘在辐条缝隙中的积存，降低日常清洁的难度。在安装适配性上，这款轮辋的偏距参数经过校准，装车后车轮不会超出车身翼子板边界，也不会与内侧的悬挂摆臂、制动卡钳产生运动干涉，不需要额外加装垫片或者修改其他部件就可以直接适配对应车型，降低改装或者替换的安装成本。
