小米手环2穿戴智能设备结构设计

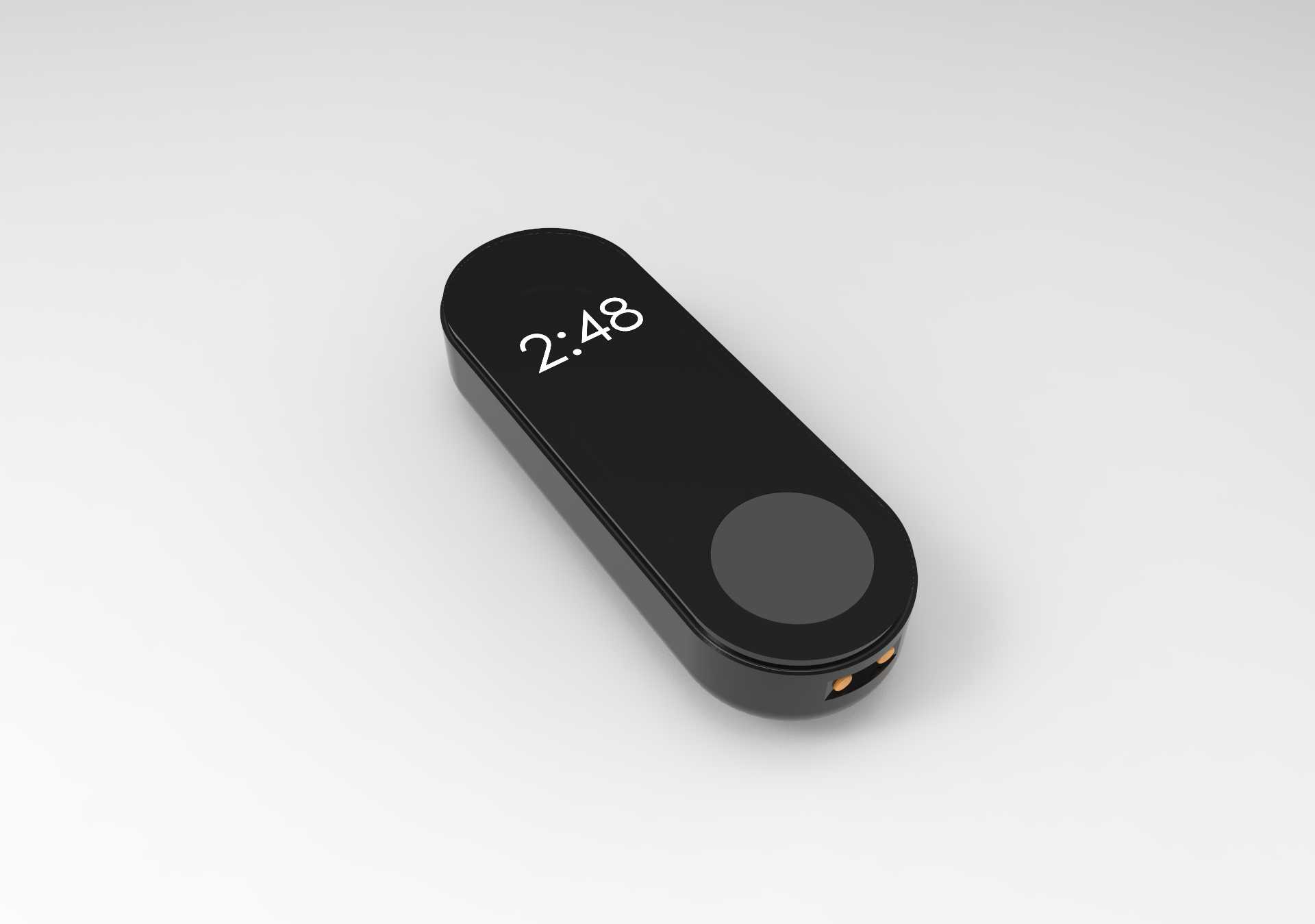

　　这款腕戴式智能监测设备的结构设计，首先要考虑日常佩戴场景下的人机适配性，日常通勤、运动健身、睡眠监测是其核心使用场景，设备需要在手腕持续晃动、汗液浸润、轻微磕碰的环境下保持稳定工作，因此结构设计上优先做了窄长椭圆的主体造型，边缘全部做R3以上的圆弧过渡，避免佩戴时硌腕，主体外壳采用PC+ABS一体注塑成型，表面做哑光UV涂层处理，既提升抗刮耐磨性能，也能减少皮肤接触的致敏概率。主体正面集成0.42英寸OLED显示区域，下方设置圆形电容触控按键，触控区域与外壳表面做齐平设计，没有凸起结构，避免日常穿着长袖时勾扯衣物，显示区域的盖板采用钢化玻璃贴合，玻璃与外壳的衔接处做0.1mm的台阶配合，点胶密封后可实现IP67级的防水能力，

　　满足日常洗手、淋雨场景下的使用需求，不需要额外做防水塞结构，简化用户操作步骤。主体底部设置光电心率传感器窗口，窗口采用透明PC材质，与外壳做超声波焊接密封，传感器窗口略微凸起0.2mm，保证佩戴时能紧密贴合手腕皮肤，减少环境光线对心率检测精度的干扰，同时凸起高度控制在人体可接受范围内，不会因为长时间佩戴产生压痕。主体尾端设置两个充电触点，触点采用镀金铜材质，内嵌在外壳端部的凹槽内，凹槽做导向斜角设计，配套充电夹卡入时可以自动对位，不需要用户刻意对准触点，触点周围做防水胶圈密封，避免充电时汗液残留导致触点腐蚀。腕带采用可拆卸式结构设计，主体两端设置T型卡槽，腕带端部的T型软胶插头可以直接卡入卡槽，不需要额外工具即可完成腕带更换，

　　卡槽边缘做圆角过渡，避免拆装腕带时割伤软胶材质，延长腕带使用寿命。整体主体的长度控制在40mm，宽度16mm，厚度10mm，重量控制在7g左右，搭配TPU材质的软胶腕带，整体佩戴重量不超过20g，长时间佩戴不会产生明显的负重感。设计过程中优先考虑内部元器件的堆叠合理性，主板采用异形切割设计，贴合外壳内部的弧面轮廓排布，电池放置在主体中部位置，重心落在设备几何中心，佩戴时不会出现一侧偏重晃动手腕的问题，振动马达放置在靠近触控按键的一端，振动提醒时触感传递更直接，蓝牙天线布置在主体远离手腕皮肤的一侧，减少人体对蓝牙信号的屏蔽，保证连接稳定性。结构装配上全部采用卡扣加超声波焊接的工艺，没有外露的螺丝孔，整体外观更简洁流畅，

　　外壳的合模线设置在主体侧面的中分位置，后续抛光喷涂时可以轻松处理合模线痕迹，提升外观质感。在结构强度验证阶段，针对腕带拉扯、主体跌落、按键按压寿命都做了对应结构优化，腕带与主体的连接位置做了加厚处理，可承受50N的拉扯力不脱落，主体四个角做了内部加厚筋位，1.2米高度自由跌落至水泥地面不会出现外壳开裂、内部元器件移位的问题，触控按键下方设置硅胶缓冲垫，按压寿命可达10万次以上，满足日常高频使用的耐久性要求。
