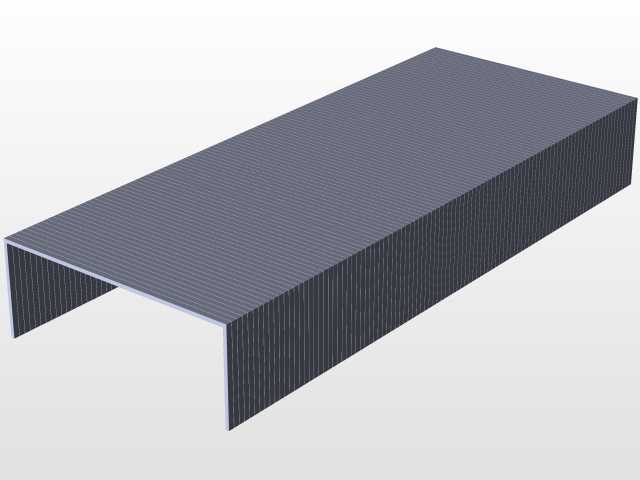

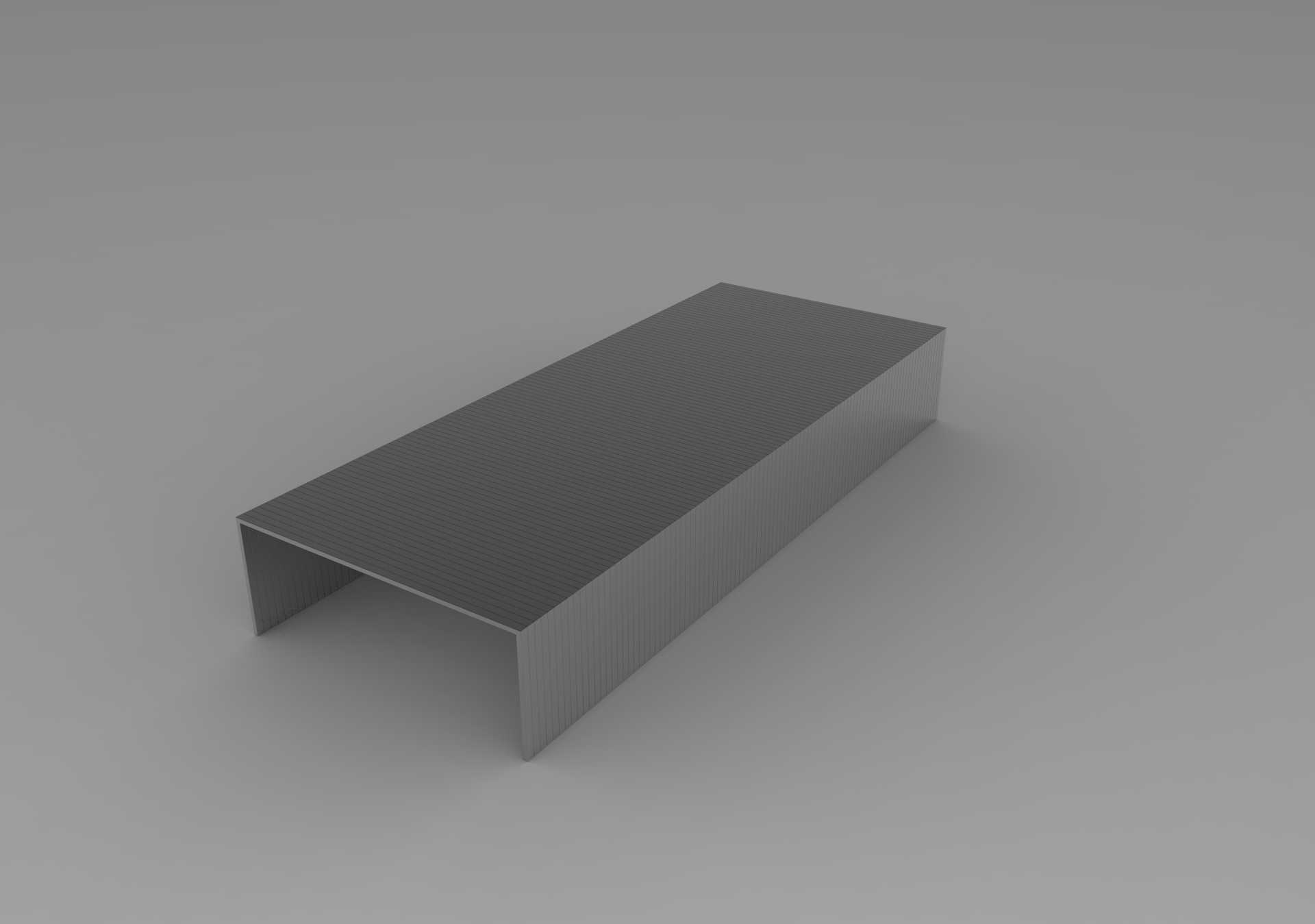

U型开口槽钣金连接固定件结构设计

　　在各类钣金设备机架、电气柜拼装、轻型输送线护边安装以及小型工装夹具的快速装配场景里，这类U型开口结构的固定件是应用频次极高的一类连接构件，它替代了传统圆柱销需要双侧对位穿装、拆卸时需要敲击顶出的繁琐操作，能够从构件的侧向直接卡入预装的定位槽内，完成快速限位与固定，尤其适合需要频繁拆装维护的设备检修部位，比如自动化生产线的侧封板快速固定、小型实验台的挡板快速拆装，都能看到这类构件的实际应用。从实际使用的功能特性来看，这类开口式固定件不需要在被连接件上加工完整的贯穿销孔，只需要在两个对接的构件边缘加工出对应宽度的开口卡槽，就可以将该构件从侧向滑入卡槽，依靠自身钣金折弯形成的U型结构双侧包覆在两个对接构件的外侧，

　　既可以限制两个构件沿垂直于板面方向的相对窜动，也可以避免构件沿卡槽长度方向意外滑脱，相比传统的闭口销或者圆柱销，它的拆装不需要专用工具，徒手就可以完成插拔操作，在设备日常维护、工装快速换型的场景下能够大幅缩短拆装耗时。在设计这类构件的时候，首先要明确安装边界的尺寸约束：首先要确认被连接的两个叠装板材的总厚度，U型槽的内净宽度要比叠装总厚度大0.1mm到0.2mm的装配间隙，既不能间隙过大导致安装后出现旷量晃动，也不能间隙过小导致卡装阻力过大无法顺利滑入；槽体的深度要根据卡槽的开设深度来确定，要保证卡入后槽体的端部完全越过两个板材的对接缝，避免受力后从接缝处脱出；构件的整体长度要根据受力需求设定，

　　在空间允许的前提下适当增加卡接接触长度，能够降低单位面积的接触压强，避免长期受力后板材卡槽出现塑性变形。从结构细节的设计思路来看，这类钣金折弯件的折弯内角要预留合适的折弯圆角，不能直接采用直角折弯，避免折弯处出现应力集中导致长期受力后开裂，折弯圆角的半径一般根据板材厚度来设定，常规1.5mm到2mm厚度的冷轧钢板加工这类构件时，折弯内R角取0.5倍板厚即可，既可以保证折弯处的结构强度，也不会因为圆角过大导致U型槽内侧与板材边角出现干涉。构件的两个侧边要保持良好的平行度，折弯后要做整形处理，避免侧边外张导致卡入后夹紧力不足，在槽口的导入端可以设计微小的导入倒角，方便安装时快速对准卡槽，不需要反复调整对位。在实际选型应用的时候，

　　还要结合使用场景的受力情况确定板材材质与厚度，如果是用于轻型护板、装饰盖板的固定，采用1mm厚度的普通冷轧钢板表面镀锌处理就可以满足使用需求，成本低且具备基础的防锈能力；如果是用于有一定振动的设备部位，比如振动料斗的侧挡板、小型冲压设备的安全护罩固定，就要选用1.5mm以上厚度的冷轧钢板或者304不锈钢板材加工，提升构件的抗疲劳强度，避免长期受振动影响出现松动脱落。这类构件的安装不需要额外的紧固件配合，自身就可以完成限位固定，在一些对安装空间有严格限制的部位，比如狭小的电气柜内部走线槽固定、小型设备内部的隔板定位，它不需要预留销钉穿装的操作空间，只需要在侧面留出手指插拔的空间就可以完成装配，相比螺丝固定、销钉固定的方案，它的装配效率能够提升60%以上，而且不会出现螺丝滑牙、销钉锈死无法拆卸的问题。在建模过程中，要注意对折弯扣除值的准确设定，不同厚度、不同材质的板材折弯扣除参数存在差异，要匹配实际加工厂的折弯工艺参数来调整展开尺寸，避免加工后出现槽宽尺寸超差的问题；同时要对构件的边缘做毛刺去除处理的工艺预留，所有锐边倒钝，避免安装拆卸时划伤操作人员，对于有防锈需求的户外使用场景，表面处理可以采用喷塑或者热镀锌工艺，提升构件的耐锈蚀能力，延长户外环境下的使用寿命。
