三阶益智魔方结构三维数字建模

　　很多人对魔方的认知停留在益智玩具层面，但在结构设计从业者眼里，三阶魔方的内部卡接、转动配合逻辑，是小型拼接类旋转结构非常典型的参考样本。日常做教学演示类教具结构、小型快拆拼接组件设计时，经常会参考魔方的块体配合公差逻辑，它的每一个角块、棱块都和中心轴组件存在卡接限位，转动过程中既不会出现块体脱落，又能保证相邻面旋转时的顺滑度，这种过盈配合与间隙配合的平衡把控，对很多小型消费类产品的结构设计都有参考价值。

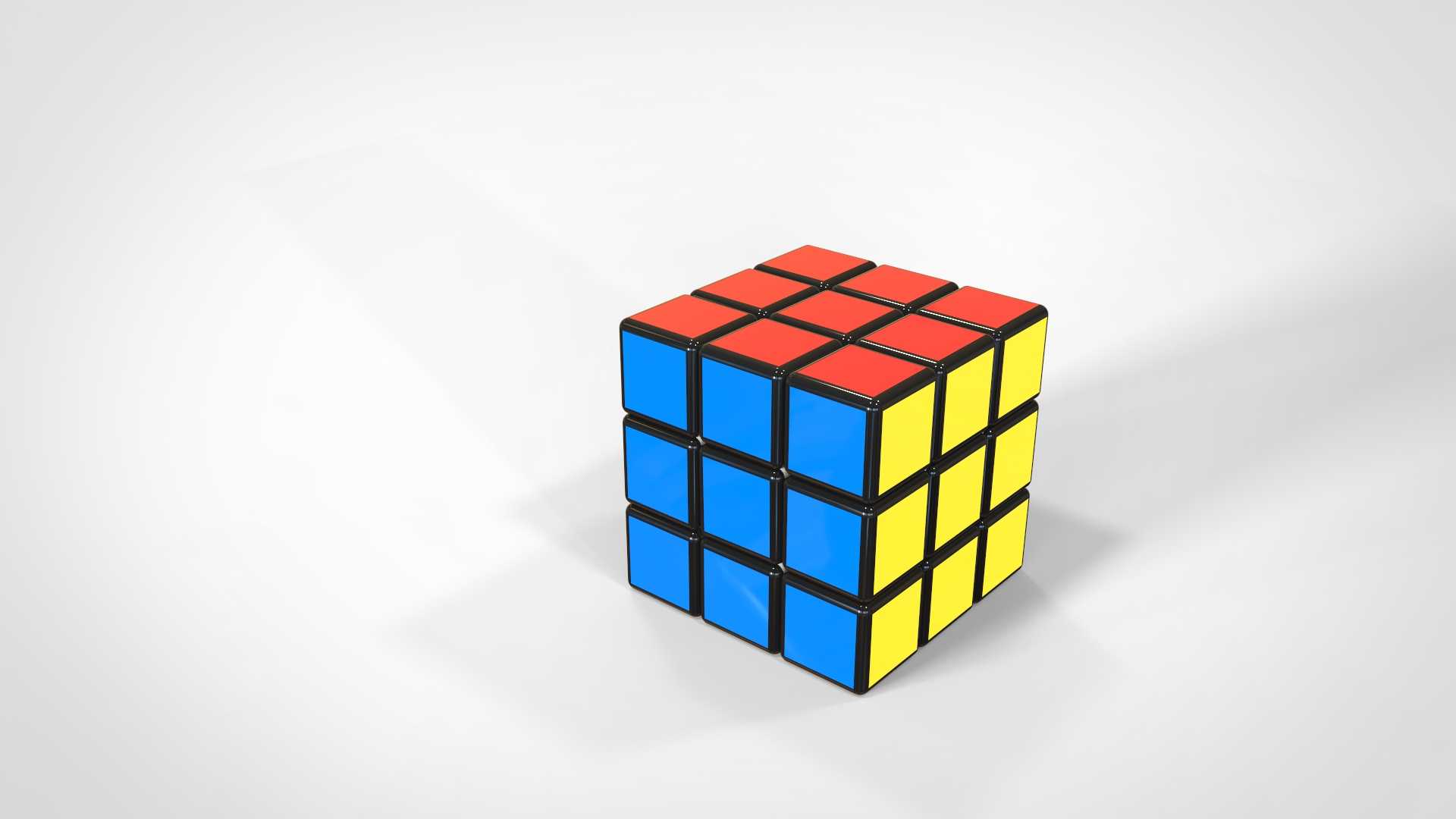

　　从实际应用场景来看，这类魔方结构除了作为玩具本身的量产设计参考，还常被用作机械结构教学的演示案例，用来讲解空间旋转限位、多面体拼接配合的基础逻辑，也有不少文创产品、桌面摆件的设计会借鉴魔方的可转动拼接结构，做定制化的外观衍生。在做这个模型的结构搭建时，首先要确定整体的外形边界，标准三阶魔方的整体外轮廓为正立方体，单块立方体的棱边尺寸按照常规量产款的57mm规格做基准，所有外露块体的外表面保持齐平，相邻块体之间预留0.1-0.15mm的转动间隙，避免旋转过程中出现面与面的摩擦卡滞。

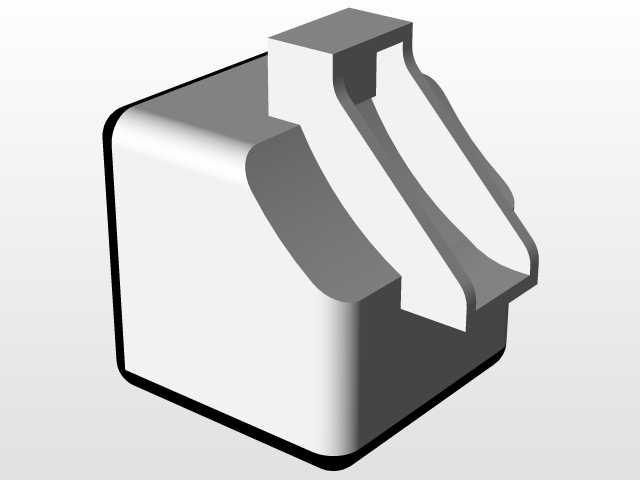

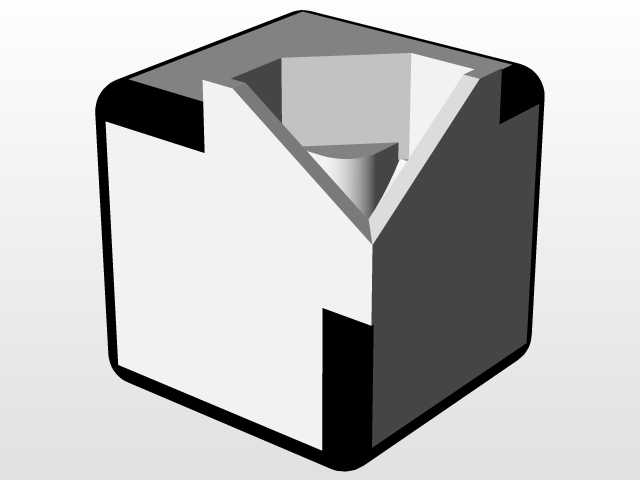

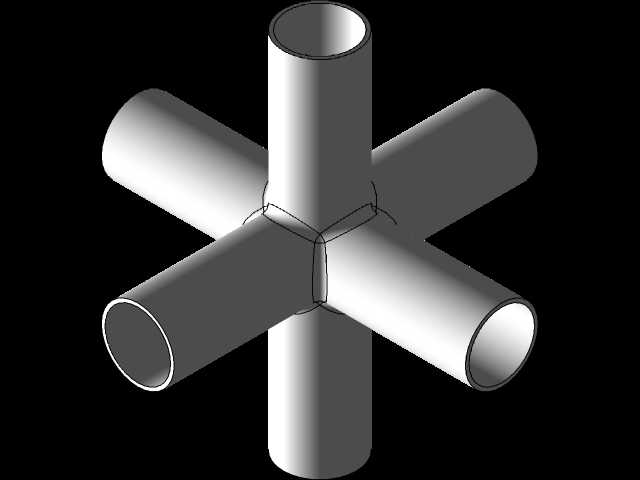

　　设计思路上没有采用一体化的外观建模，而是完全还原实际魔方的装配逻辑：先搭建中心十字轴的核心连接结构，六个中心块分别固定在十字轴的六个伸出端，中心块的位置作为整个魔方的尺寸基准，所有棱块、角块的卡接卡扣尺寸都围绕中心块的安装位置做匹配。棱块的内侧设计有梯形卡爪，卡入中心块之间的间隙后，可沿旋转轴做圆周转动，角块的卡爪则同时卡入三个相邻棱块与中心块形成的空隙中，保证三个方向旋转时都能被可靠限位，不会从结构中脱出。

　　实际建模过程中需要特别注意卡扣的倒角处理，所有卡接位置的接触边缘都做了R0.3的圆角过渡，一方面是模拟实际注塑零件的出模要求，另一方面也能减少转动过程中的卡顿感，让块体之间的滑动更顺畅。外露的块体外表面做了微凸的弧面处理，和量产魔方的手感设计保持一致，避免直角边缘硌手的问题，每个块体的壁厚保持均匀，按照注塑件的常规壁厚1.8mm做设定，防止注塑过程中出现缩痕问题。

　　从安装边界来看，整个魔方不需要额外的紧固件，所有块体依靠卡爪结构拼接完成后即可实现整体装配，中心轴的轴向预留0.2mm的窜动间隙，给块体转动留出足够的容错空间，当某一层旋转没有完全对齐时，相邻块体的卡扣倒角会引导块体滑入正确位置，不会出现卡死无法转动的情况。这种卡接式的无紧固件装配思路，也可以平移到很多快拆式小型产品的结构设计中，减少螺丝等紧固件的使用，提升产品的装配效率与外观整体性。

　　很多新手建模时容易把魔方做成六个面的简单方块拼接，忽略内部的卡接结构，实际上真正能指导生产或者做结构演示的模型，必须把每一个块体的配合关系做准确，包括卡扣的配合深度、间隙值、转动时的运动干涉检查，都要在建模过程中逐一验证。比如做旋转干涉检查时，要模拟三个轴向的整周旋转，确认每一个角度下块体之间都不会出现碰撞，同时卡爪的啮合长度足够，不会在转动到特定角度时出现块体松脱的情况。

　　另外，块体的分模线位置也做了贴合实际生产的设定，分模线设置在块体的侧面非外观面位置，避免外表面出现明显的合模痕，影响外观质感。中心块和十字轴的连接位置设计有可调间隙的结构，实际生产中可以通过调整中心块的固定松紧度，适配不同用户的转动手感需求，这部分结构在建模时也做了完整还原，没有做简化处理，保证模型的结构完整性。
