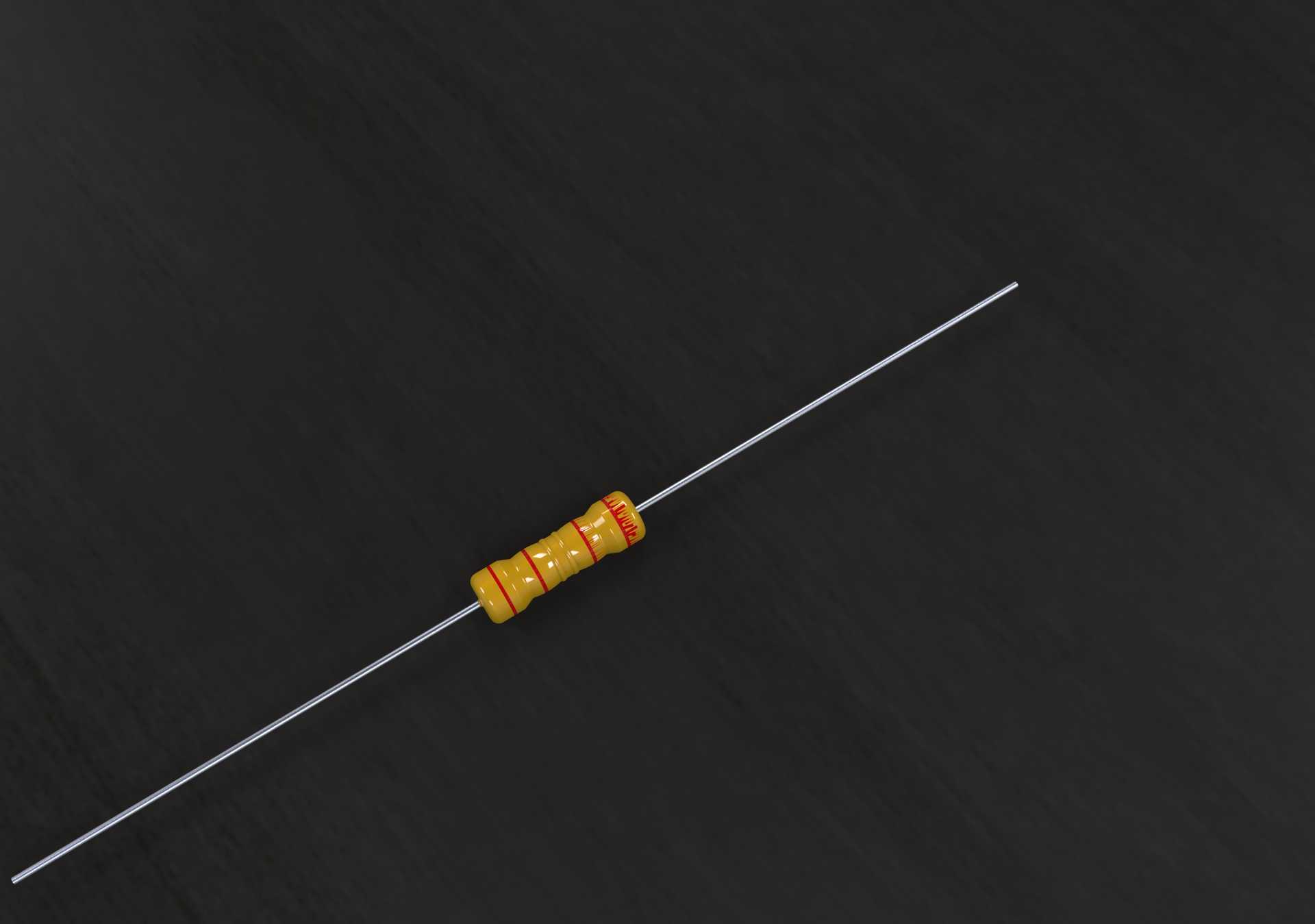

轴向直插碳膜电阻器三维结构模型

　　在日常电路设计与电子装联工作中，轴向直插电阻是最基础也最常用的无源器件之一，小到学生实验用的面包板电路，大到工业控制板卡、电源模块、传统家电的主控板，都能见到这类元件的身影。做这类元件的三维建模，首先要考虑的是实际生产与装配环节的匹配度，不能只做外观示意，要兼顾PCB布局、波峰焊工艺、元件编带包装的实际尺寸边界。

　　从结构上看，这类电阻核心是陶瓷基体上沉积的碳膜层，通过刻槽调整阻值精度，外部包裹黄色酚醛绝缘漆层，两端压接金属帽盖引出镀锡铜质引脚，引脚的线径、伸出长度直接决定了插件时的通孔尺寸、焊盘设计以及引脚成型的弯折余量。建模时首先要还原绝缘漆层的真实细节，包括表面的色环标识位置、漆层的哑光质感，色环的宽度、间距要符合常规直插电阻的标识规范，不能出现色环错位、宽度比例失调的问题，毕竟实际生产中色环是阻值识别的核心依据，建模时还原这部分细节也能为后续装配可视化、工艺指导文件制作提供准确的参考。

　　引脚部分的建模要注意直线度与两端同轴度，实际元件的引脚是沿电阻本体中心轴线对称伸出的，建模时要保证两段引脚的轴线与本体中心重合，避免出现偏心问题，否则在做PCB装配干涉检查时，会出现引脚与通孔错位的误判。引脚的端部要做轻微的圆角处理，还原实际元件引脚切脚后的圆滑状态，避免尖锐棱边在装配仿真中出现不必要的干涉报错。

　　设计这类元件模型的时候，要提前考虑不同应用场景的尺寸适配：比如常用的1/4W碳膜电阻，本体直径、本体长度、引脚总长度都有行业通用的规范尺寸，建模时严格贴合通用尺寸边界，才能保证导出的模型可以直接导入PCB设计软件做3D布局预览，帮助硬件工程师提前检查元件与周边结构件的高度间隙，比如电阻与散热片、塑料壳体、相邻 tall 元件之间是否存在装配干涉，避免打样后才发现元件高度超差、装壳顶到外壳的问题。

　　从应用场景来说，这类直插电阻相比贴片电阻，功率冗余更大，抗浪涌能力更强，在电源输入回路、限流电路、分压采样电路中应用广泛，尤其是在一些对可靠性要求较高的工业控制设备、老式家电维修、手工搭试的实验电路中，直插电阻的焊接便利性、可维修性都优于贴片元件。建模时还原元件的真实质感，也能用于电路教学演示、产品爆炸图制作、维修指导手册的配图，让初学者能直观认识电阻的外形结构与色环位置。

　　还要注意本体两端金属帽的细节还原，金属帽与漆层的衔接处要做出压接的台阶感，不能做成完全光滑的过渡，实际生产中金属帽是压合在陶瓷基体两端的，和外部漆层之间有细微的直径差，这个细节虽然小，但在做高精度渲染、装配动画的时候，会直接影响模型的真实感。另外漆层表面的标识字符，比如阻值精度、厂家标识的位置，也要符合常规元件的印刷位置，通常是在本体靠近一端色环的位置，不会随意印刷在本体中间。

　　在做装配仿真的时候，这个模型可以配合引脚成型的动作仿真，模拟工厂生产中电阻引脚打弯、切脚、插入PCB通孔的全流程，验证工装夹具的尺寸是否合适，比如引脚成型的弯折位置距离本体的距离是否符合应力释放要求，避免弯折点太靠近本体导致电阻端部密封受损、内部碳膜层出现裂纹影响阻值稳定性。很多新手工程师在做PCB设计时，容易忽略直插元件的引脚伸出长度，导致波峰焊后引脚剪脚长度不符合安规要求，用准确的三维模型提前做布局检查，就能提前规避这类工艺问题。

　　另外，这类元件的模型也可以用于虚拟实验平台的搭建，在电路仿真的可视化界面中，真实的元件模型能让操作者更有代入感，和实际焊接操作的认知保持一致，减少虚拟仿真与实际操作的认知差。建模时不需要做内部碳膜层的细节结构，因为实际应用中内部结构不会参与装配检查，只需要把外部的装配尺寸、外形细节做准确，就能满足绝大多数结构设计、工艺验证、教学演示的使用需求，过度还原内部结构反而会增加模型的面数，影响大型装配体的打开与操作流畅度。
