直插式铝电解电容三维结构建模

　　在消费电子、工业控制板卡、电源模块的PCB布局布线工作中，直插式铝电解电容是极为常见的被动元器件，这类元件主要承担电源回路滤波、信号耦合、能量缓冲、电压退耦的核心作用，在开关电源输出端、音频信号通路、电机驱动板的母线位置都有大量应用，建模时需要充分考虑其在PCB装配环节的各类边界约束，避免后续结构干涉、装配公差超差的问题。

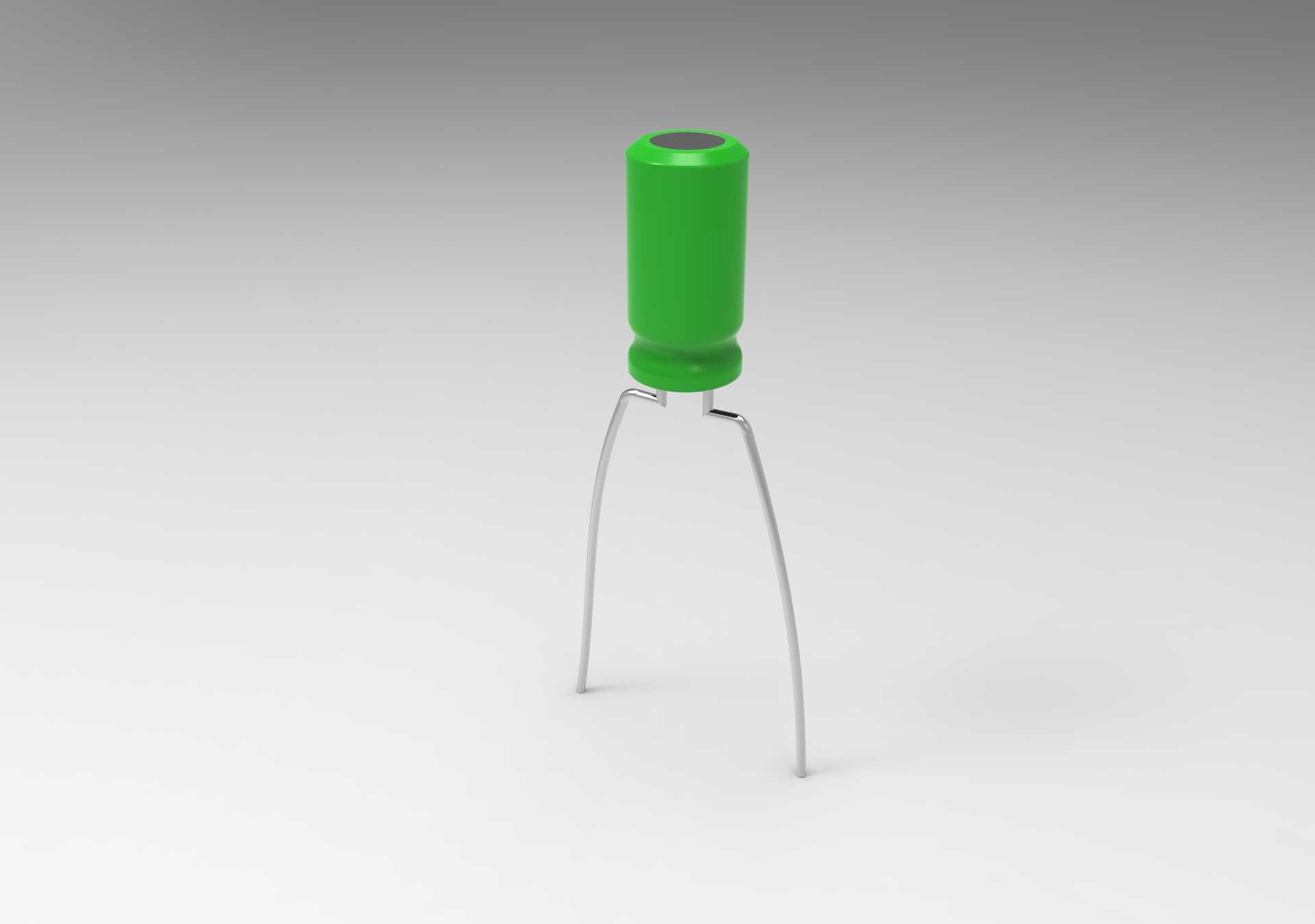

　　从实际功能特性来看，这类径向引线的铝电解电容，采用卷绕式的芯体结构封装在铝制外壳内，外部包覆绿色的绝缘塑套，顶部预留有防爆刻痕，当元件内部因为过压、过温出现电解液气化压力升高时，顶部刻痕会优先破裂泄压，避免外壳爆裂引发周边元件损坏。两根镀锡铜引线从电容底部的密封胶塞处引出，引线成型为外扩的弯折形态，既可以在波峰焊时提供足够的插接定位强度，也能预留一定的形变余量，抵消焊接热胀冷缩带来的应力，避免引线根部受力断裂。

　　建模过程中首先要还原元件的外形比例，主体圆柱段的直径、高度需要匹配常规同规格电容的尺寸公差范围，底部的收腰台阶是密封胶塞与铝壳压合的位置，这个台阶的直径略小于主体圆柱，高度尺寸会直接影响元件插装后本体与PCB板面的间隙，间隙过小会导致焊接时助焊剂残留无法挥发，长期使用可能引发绝缘下降的问题，间隙过大则会让元件本体在振动工况下出现晃动，拉扯焊盘导致铜箔脱落。引线部分的建模需要还原实际生产中的成型角度，两根引线的中心距需要匹配标准PCB钻孔的孔位间距，引线的线径要对应实际元件的引脚粗细，弯折处的圆弧过渡不能做成直角，否则既不符合实际加工的弯折工艺，也会在导出STEP文件用于装配检查时，出现与PCB焊盘、周边元件的干涉误判。

　　在结构设计的选型匹配环节，这类电容的安装边界需要考虑多维度的约束：首先是垂直方向的高度空间，在机壳内部、PCB堆叠的场景下，电容顶部到上方壳体或者上层板的距离需要预留至少1mm的安全间隙，避免组装时压坏电容顶部的防爆结构；其次是水平方向的占位，电容本体圆柱周边需要预留至少0.5mm的间隙，和周边的电阻、二极管、接插件等元件保持安全距离，防止波峰焊时出现连锡，也避免后续维修更换元件时没有操作空间；引线的伸出长度需要匹配PCB的板厚，穿过PCB后露出焊盘的长度控制在1-2mm，既保证焊接时焊锡能够充分浸润引线，也不会因为引线过长剪脚时残留的金属屑造成板卡短路。

　　从建模的细节还原角度，外壳表面的塑套质感、顶部的深色橡胶密封端、引线表面的金属光泽都需要做对应处理，方便在做产品渲染、装配说明书制作时能够直观呈现元件的实际外观，不需要额外做贴图替换。同时模型的坐标原点设置在两根引线的中心连线中点、与PCB板面贴合的基准面上，方便在装配环境中直接对齐PCB的安装孔位，不需要额外做坐标调整，提升结构设计阶段的装配效率。对于不同容值、不同耐压等级的同封装电容，只需要调整主体圆柱的高度、直径参数就可以快速衍生出对应规格的模型，不需要重新绘制基础特征，能够覆盖大部分常规直插电解电容的建模需求，适配电源板、控制板、家电主板等多类场景的结构设计工作。
