L型折弯合页式金属连接铰链结构

　　日常做设备结构设计时，这类L型折弯铰链是最常碰到的基础连接构件，别看结构简单，选不对型号、安装边界没算准，后期设备门板、防护盖板用不了几个月就会出现下垂、开合卡滞甚至销轴窜动脱落的问题，很多刚入行的工程师容易在这类小零件上踩坑。

　　从实际应用场景来看，这类铰链的适配范围非常广，小型设备的电气柜门板、自动化线体的侧开检修盖板、非标机架的可拆卸防护围挡、甚至一些工业操作台的翻盖面板，都能用到这类结构。和普通平开合页不同，这种90度折弯的两个安装面，刚好可以贴合两个互相垂直的安装基面，不需要额外做安装让位或者转接支架，对于空间紧凑的设备内部结构来说，能省下不少安装空间，也能减少额外的加工工序。

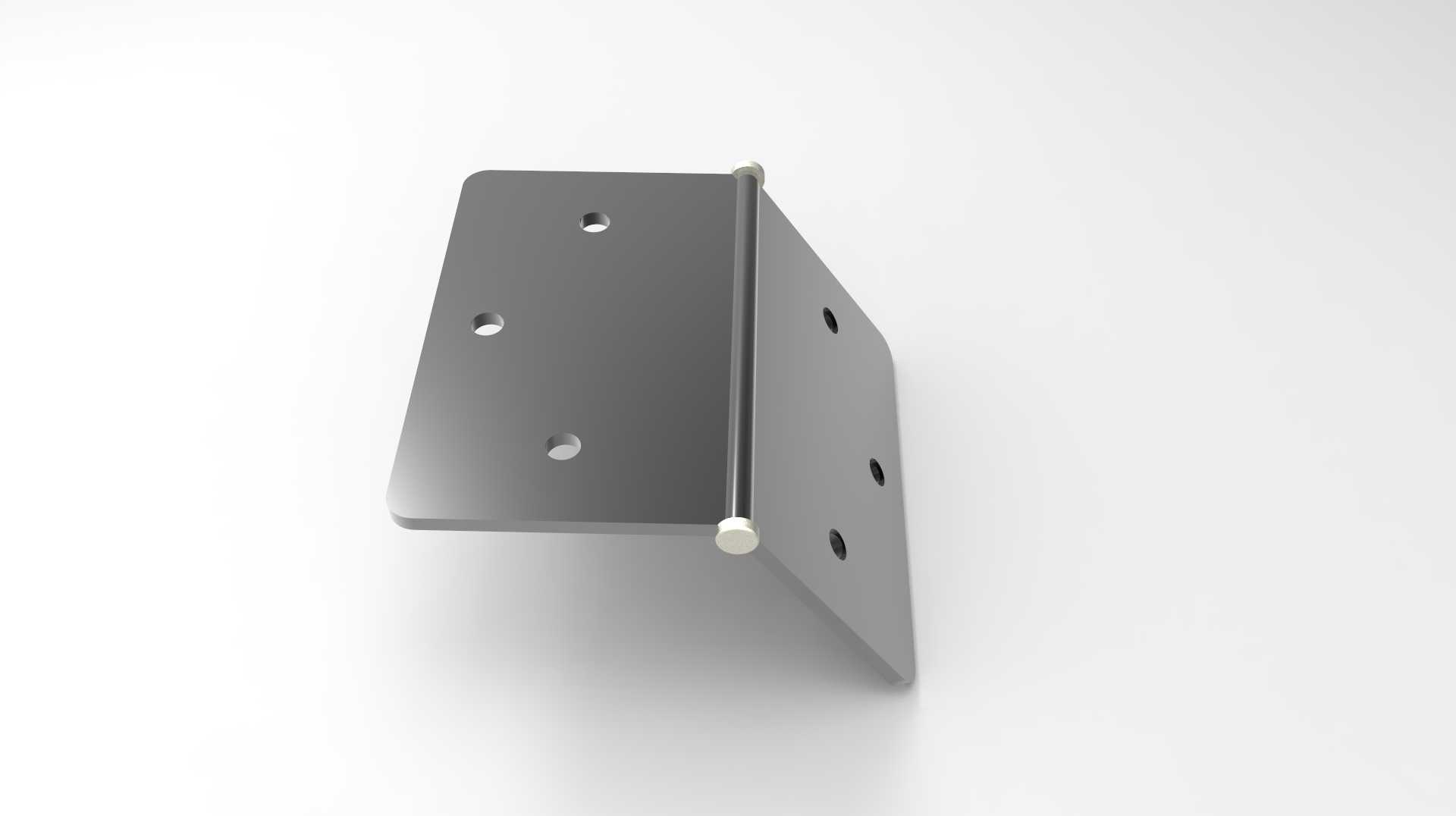

　　从功能特性上来说，这个铰链的核心作用是实现两个构件之间的绕轴转动，同时承担两个安装面之间的静态载荷与开合过程中的动态载荷。中间的销轴是整个构件的受力核心，两端做了铆压限位，避免开合过程中销轴轴向窜动脱出，转动间隙控制得比较小，开合过程没有明显的旷量，不会因为长期使用出现门板错位的问题。两个安装翼板上都预制了沉头安装孔，安装时螺丝头可以完全沉入板面，不会突出表面刮擦线缆或者操作人员，也能让安装面完全贴合基面，不会因为螺丝突出导致安装歪斜、受力不均。

　　做这个结构的三维建模时，首先要确定的是两个翼板的折弯内R角，这个参数不能随便定，要匹配所选板材的折弯系数，比如常用的冷轧钢板折弯，内R一般取板材厚度的0.5-1倍，要是R角设得太小，实际折弯加工时容易出现板材开裂，R角太大又会导致两个安装面贴合时出现缝隙，影响安装精度。其次是销轴和翼板卷边的配合公差，转动配合不能选过盈，不然开合会非常卡滞，也不能间隙太大，不然长期磨损后旷量会越来越大，一般选小间隙配合，既能保证转动顺滑，又能控制径向窜动。还要注意沉头孔的深度和角度，要匹配常用的十字沉头螺丝尺寸，保证螺丝锁紧后表面完全齐平，不会突出。

　　关于外形尺寸和安装边界，设计选型时首先要确认两个翼板的长度和宽度，要根据被连接件的重量来选，比如重量在5kg以内的轻型门板，翼板厚度选1.5-2mm的冷轧板就足够，要是门板重量超过10kg，就要选3mm以上厚度的板材，同时增加安装孔的数量，分散每个螺丝的受力。安装孔的孔距要提前和安装基面上的预钻孔位对齐，两个翼板上的孔位要做对称分布，保证受力均匀。还要算清楚开合过程中的运动边界，当铰链从0度转到90度甚至更大角度时，要确认翼板边缘不会和安装基面上的其他突出构件发生干涉，比如有些设备门板边缘会装密封胶条，就要提前留出胶条的压缩空间，避免开合时胶条被挤压变形或者刮擦脱落。另外销轴的突出长度也要控制，不能超出翼板外侧太多，不然会占用额外的安装空间，也容易在安装时刮伤其他零部件。

　　实际选型应用的时候，还要考虑使用环境的影响，如果是在潮湿或者有腐蚀的环境下使用，板材要选304不锈钢材质，表面做钝化处理，避免长期使用生锈导致转动卡滞；如果是普通室内干燥环境，用冷轧钢板表面做喷塑或者镀锌处理就足够，成本也更低。安装时要保证两个安装基面的垂直度，要是基面本身歪斜，就算铰链精度再高，装完之后门板也会出现关不严、开合不顺的问题，锁紧螺丝的时候要对角逐步拧紧，不要一次性把单个螺丝拧死，避免翼板被压变形，导致转动阻力变大。
