面板式两孔带接地电源输入插座结构

　　这类面板式电源输入插座，是各类台式工业设备、小型机电装置、测试仪器机柜上最常见的市电接入部件，日常接触的桌面数控电源、小型激光打标机、台式工控主机、实验室小型温控设备的机身侧方，基本都能看到同结构的插座身影，承担着设备外部市电输入到内部电源模块的连接功能，相比外露式接线端子，这类嵌入式插座的防护性、连接可靠性都更适配量产设备的装机需求。

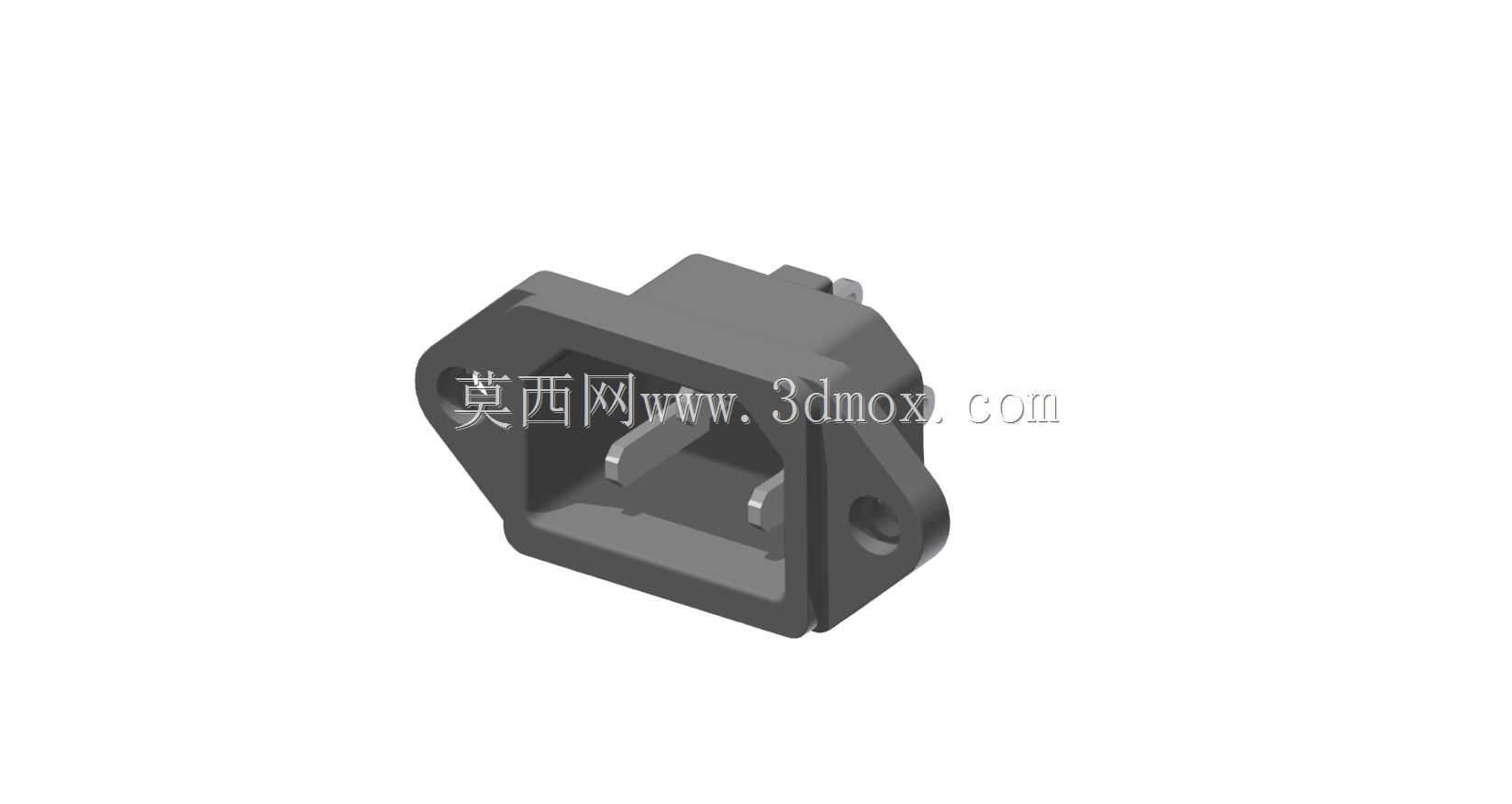

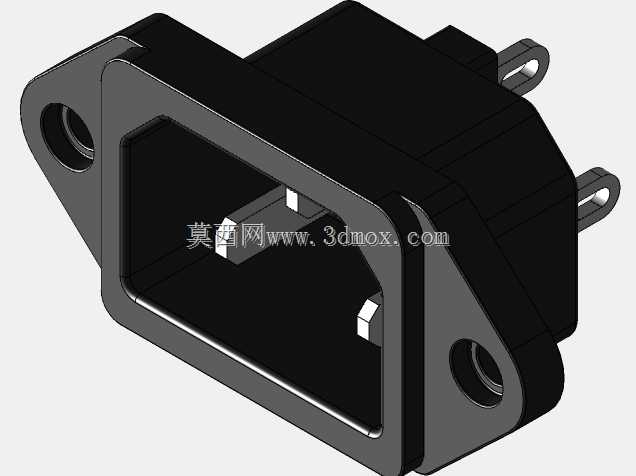

　　从实际装机的选型逻辑来看，这类插座的额定载流10A、耐压250V的参数，刚好覆盖绝大多数单相市电供电的中小功率设备需求，单台设备功率不超过2200W的场景下，都可以选用该款插座作为市电输入接口，不需要额外定制大载流接插件，通用化程度极高。结构设计上，插座采用法兰式安装结构，两侧带固定安装耳，安装耳上预留沉头螺丝孔，装机时可以从机柜面板外侧将插座嵌入开好的方孔内，从背面用两颗M3沉头螺丝锁紧固定，安装完成后插座正面与机柜面板基本齐平，不会突出面板表面过多，避免日常搬运设备时磕碰插座导致结构损坏。

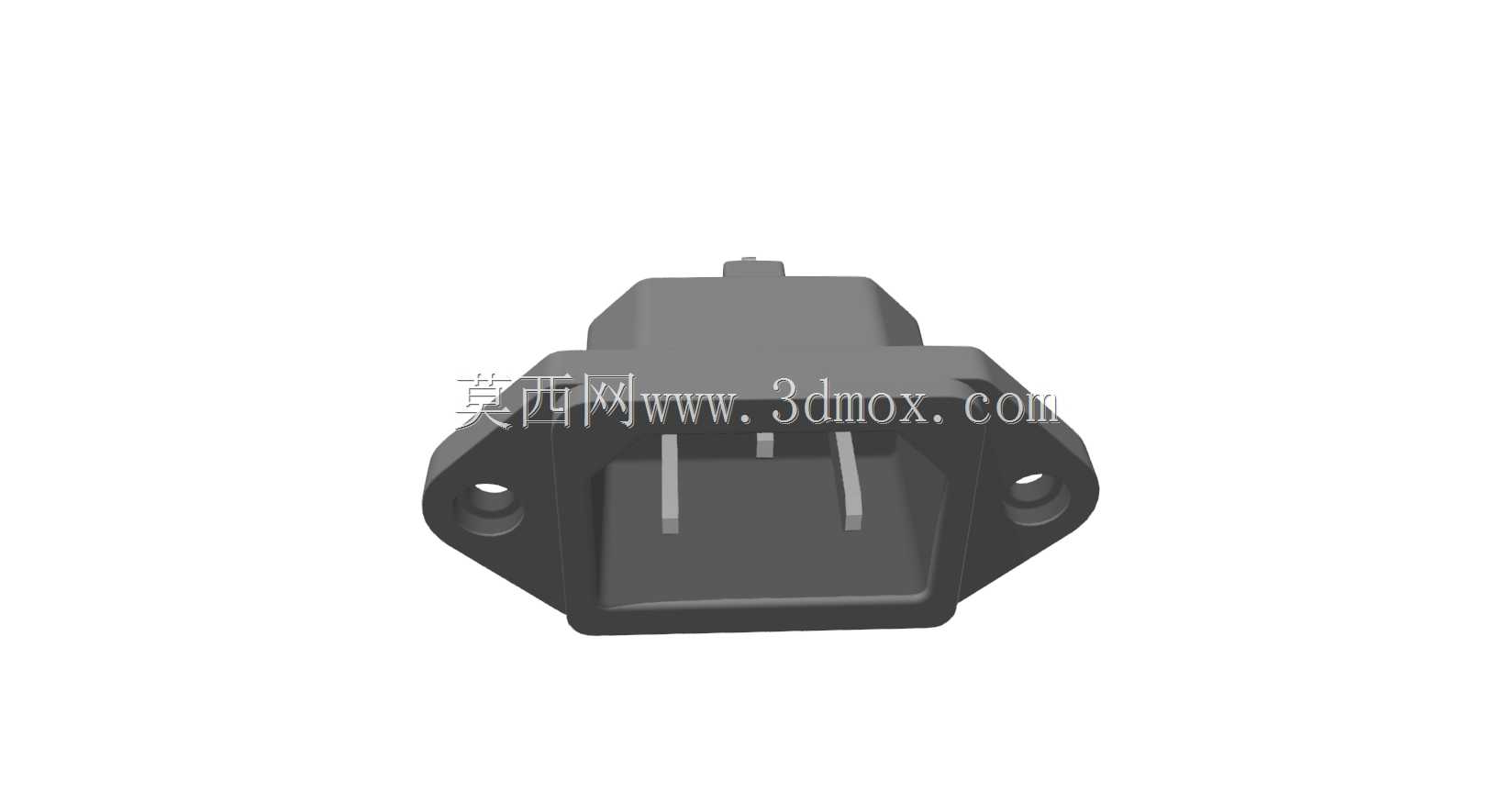

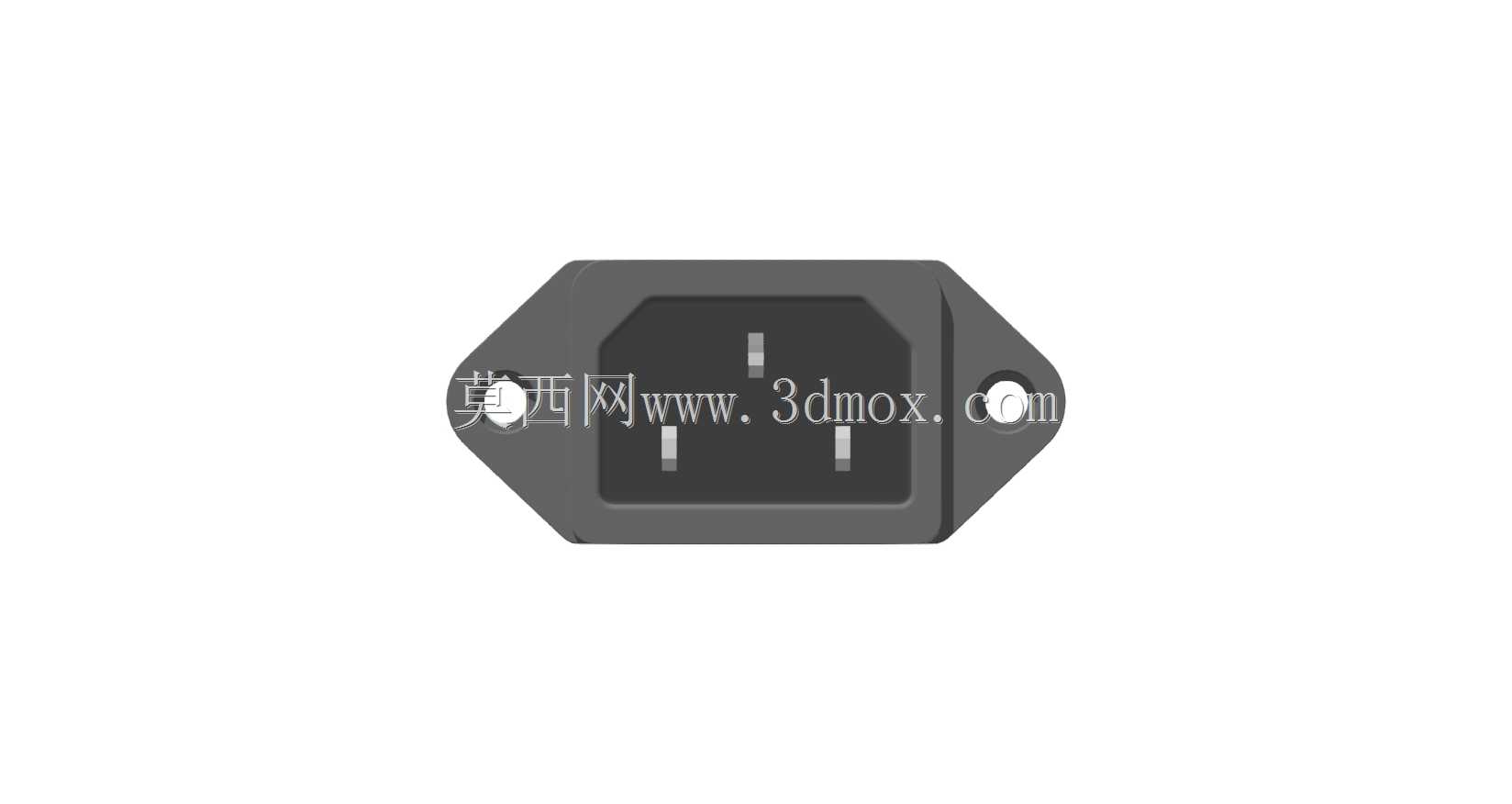

　　插座的插套部分采用内嵌式设计，两个供电插套居中布置，接地插套位于侧方，插套外围带一圈凸起的防护围边，一方面可以在插头插入时起到导向定位作用，避免插头插歪导致插套变形，另一方面也能减少手指意外触碰带电插套的风险，满足基础的电气防护要求。插座的本体采用阻燃工程塑料注塑成型，材料具备一定的耐温性能，设备长时间满负载运行时，插套部位的温升不会导致塑料本体软化变形，结构稳定性有保障。

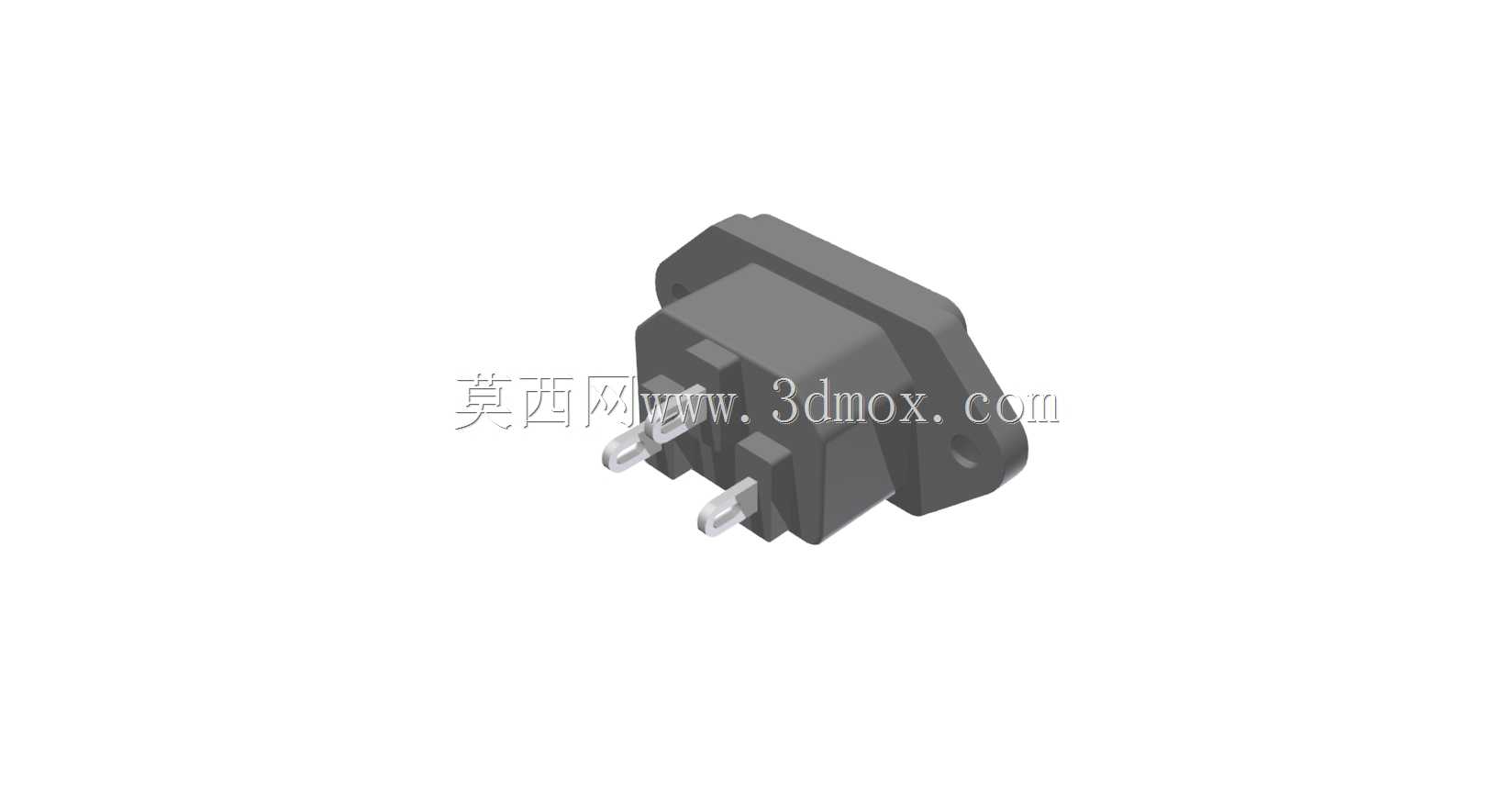

　　建模过程中需要重点关注几个尺寸边界：首先是面板嵌入部分的外形尺寸，要和机柜上预留的安装方孔做间隙配合，单边间隙控制在0.1-0.2mm之间，既方便装配时顺利嵌入，又不会出现间隙过大导致插座晃动的问题；其次是两侧安装耳的孔位间距，这个尺寸直接决定了面板开孔时的螺丝孔定位精度，建模时需要严格按照实物的孔中心距做参数化定义，避免装机时螺丝孔错位无法锁紧；另外插座背部的接线端子伸出长度也需要准确还原，要考虑到机柜内部接线的空间余量，避免插座装好后背部端子顶到内部的电源模块或者走线槽，给内部布线留出足够的操作空间。

　　从实际使用的可靠性角度出发，这类插座的插套部分采用铜质材料做镀镍处理，既保证了导电性能，又能避免长期使用后铜件氧化导致接触电阻变大、接头发热的问题，插套根部做了倒刺结构，和塑料本体注塑时嵌合为一体，插头多次插拔也不会导致插套松动移位。插座的法兰安装面和面板接触的位置，预留了粘贴密封泡棉的凹槽，有防水防尘需求的设备，可以在凹槽内粘贴对应厚度的密封泡棉，锁紧螺丝后泡棉被压缩，能够阻挡灰尘和溅水从插座和面板的缝隙进入设备内部，适配更多复杂的使用场景。

　　在做设备整机结构布局时，这类插座的安装位置通常会选在机身侧方靠下的位置，和电源开关、保险丝座布置在同一区域，方便外部电源线插拔，同时也避免和机身的散热风口、操作按钮区域产生干涉。建模时除了还原插座本身的结构，还需要考虑插头插入后的空间余量，要保证电源线插头插入后，插头尾部的线缆弯折半径符合要求，不会因为空间不足导致线缆过度弯折出现线芯断裂的问题。另外插座的接地插套要和设备的接地端子做可靠连通设计，建模时要预留接地接线片的安装位置，保证电气安全性能符合相关标准要求。

　　这类通用接插件的三维建模，不需要做过多的自定义结构改动，核心是还原实物的安装尺寸、配合边界，保证结构设计时选型调用后，不会出现装机干涉、无法装配的问题，对于结构工程师来说，准确的通用件模型能够大幅减少整机设计时的校对工作量，避免因为接插件尺寸偏差导致后期开模或者装机时出现问题。
