液压升降机配套多槽传动电梯滑轮

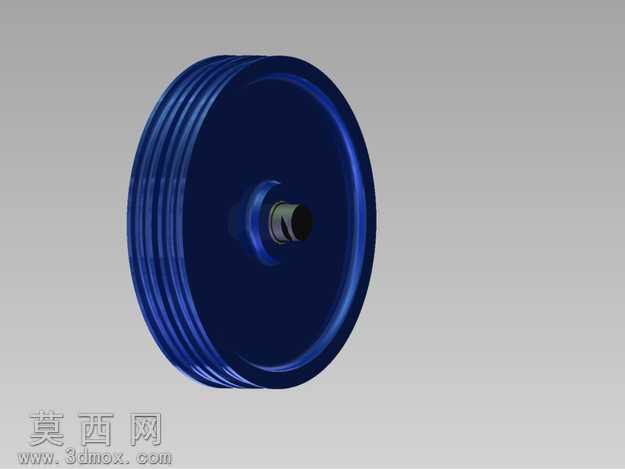

该三维模型为适配液压升降机的多槽电梯滑轮，建模阶段严格遵循机械传动设计规范，先通过草图绘制滑轮的基准轮廓，确定轮体的外径、轮槽数量、中心轴孔的配合尺寸，再通过旋转特征生成滑轮的基础实体，针对轮体上的多道绳槽，采用扫掠特征逐一成型，每道绳槽的圆弧半径、槽间距都按照传动绳索的规格做参数化设定，保证绳索嵌入后贴合度符合传动要求，避免运行过程中出现绳索滑脱、磨损不均的问题。中心轴孔部位做了阶梯式结构设计，预留出轴承安装位与轴端固定卡位，建模时对轴孔的配合公差做了参数化标注，方便后续加工时直接匹配对应规格的传动轴与轴承。材质渲染阶段，轮体主体采用深蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的哑光质感，中心轴套部位采用金属材质，添加轻微的磨损纹理与金属反光效果，区分不同部件的材质属性，让整体渲染效果更贴近实际工业零件的真实质感。结构设计上，轮体采用辐板式轻量化结构，在保证轮体结构强度、满足传动载荷要求的前提下，去除轮体内部多余的实体材料，降低滑轮整体自重，减少传动过程中的转动惯量，提升升降机运行的平稳性。设计思路围绕液压升降机2:1传动比的使用需求展开，多道绳槽的设计可以同时适配多组传动绳索，提升传动过程的负载能力与安全冗余，轮体边缘做了圆角过渡处理，避免应力集中导致轮体在长期交变载荷下出现开裂问题，整体模型的所有结构特征都可直接对接后续的工程图生成、加工仿真环节，能够为液压升降机的传动系统设计提供精准的三维参考。
