GT2规格22齿12.7mm节距同步带轮结构

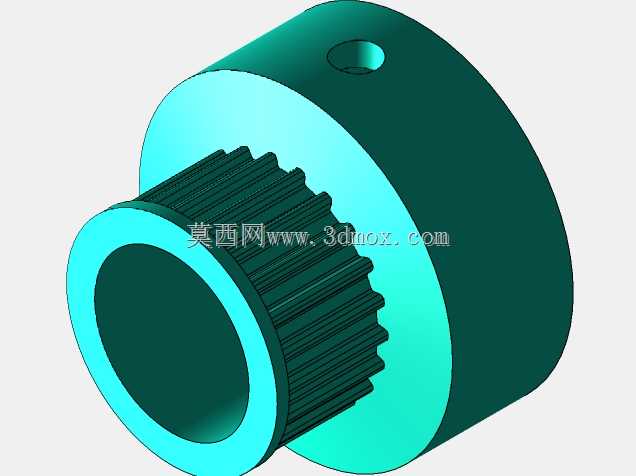

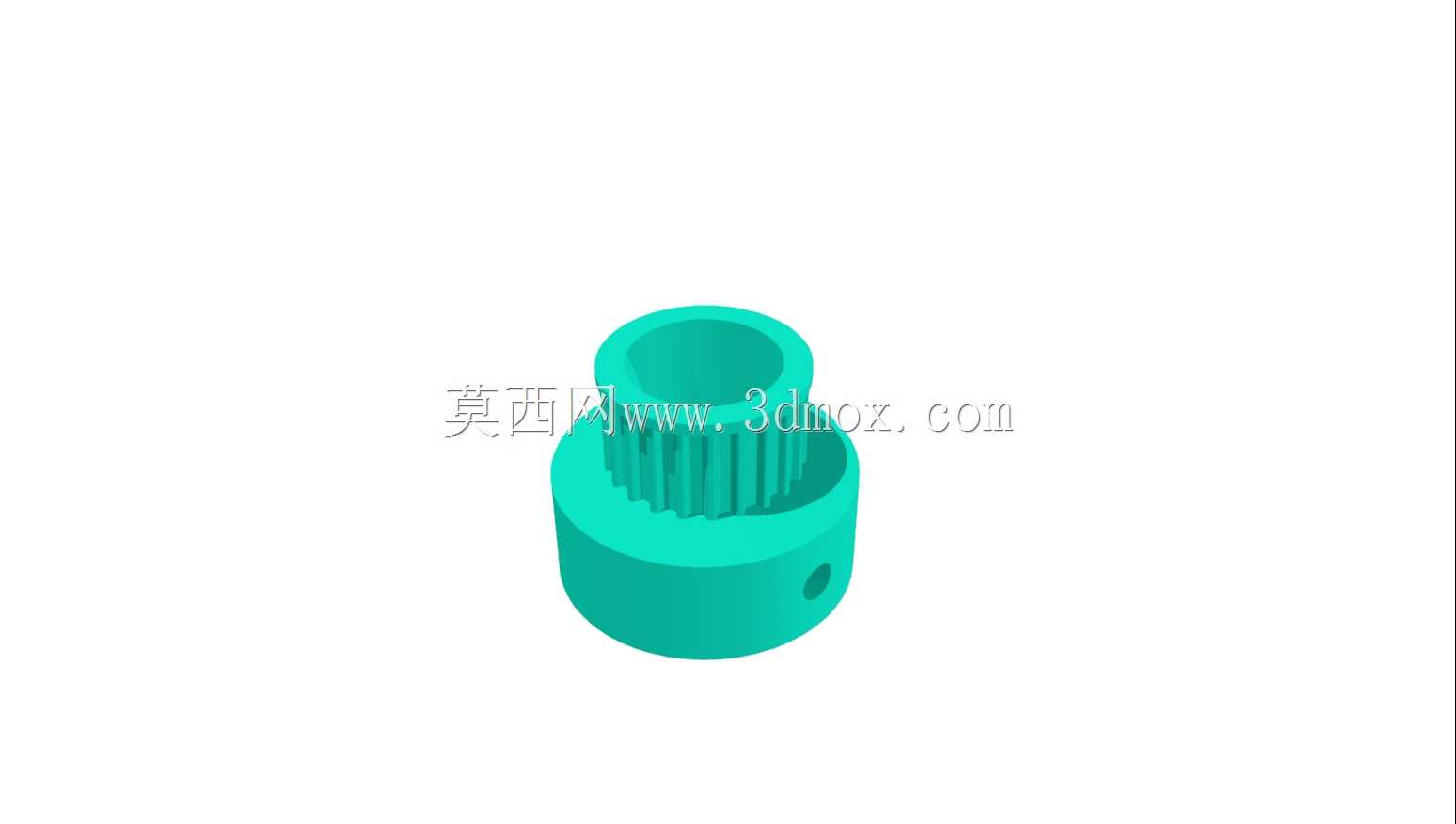

　　这类GT2齿形的同步带轮，是精密传动场景里的核心基础零件，最常见的应用就是桌面级FDM3D打印机的XY轴运动传动，也会用在小型自动化设备的轻载同步传动、对位压印设备的进给传动单元里，核心作用是和GT2规格同步带啮合，传递旋转扭矩同时保证传动比精准，不会出现普通平带传动的打滑丢步问题，能保障运动端的定位精度。从结构设计来看，这个带轮采用的是22齿的齿形配置，节距对应GT2标准的2mm齿距，带轮的有效啮合宽度适配常规6mm宽度的GT2同步带，带轮主体做了台阶式结构，下部的大直径凸缘是挡边结构，能防止同步带在高速往复运动过程中从带轮齿面滑脱，上部的齿圈部分是和同步带啮合的工作区域，齿形完全贴合GT2带的齿槽轮廓，啮合间隙控制在极小范围，

　　避免反向传动时出现回程间隙，影响运动定位精度。带轮中心的内孔做了适配D型轴或者圆轴带顶丝的结构，侧面预留的顶丝孔用来将带轮锁紧在电机输出轴或者从动转轴上，安装时不需要额外的键连接，靠顶丝的压紧力就能传递轻载工况下的扭矩，非常适合小型精密设备的快装需求。从安装边界来看，带轮的总高度、下部凸缘的外径都做了紧凑化设计，不会占用过多的安装空间，适配小型设备的紧凑布局要求，齿顶到内孔中心的径向尺寸严格按照GT2带轮的节圆直径计算，保证传动时带的节线和带轮节圆完全重合，避免传动过程中带的张紧力出现周期性波动，减少运动过程中的振动和噪音。设计这类带轮的时候，首先要确定的是齿形参数，GT2齿形属于圆弧齿同步带轮的一种，齿廓是圆弧过渡，相比梯形齿的T2.5带轮，啮合时的应力集中更小，高速往复运动时的磨损更低，寿命更长，所以在3D打印机这类需要频繁正反转、定位精度要求高的场景里基本替代了梯形齿带轮。齿数选择22齿是兼顾了传动比和带轮最小包角的要求，齿数太少会导致带的弯曲应力过大，降低同步带的使用寿命，齿数太多又会增大带轮的外径，占用过多安装空间，22齿的配置刚好适配42步进电机的安装尺寸，电机轴伸长度也能完全匹配带轮的内孔深度，不会出现轴伸过长顶到带轮端面或者轴伸过短锁紧不牢的问题。带轮的挡边设计是这类小带轮必不可少的结构，因为轻载同步带传动大多没有专门的带张紧调节的导向结构，带在运行过程中如果有轻微的轴向偏移，没有挡边的话很容易出现掉带故障，

　　下部的整体式挡边和带轮主体做成一体结构，不需要额外加装卡簧或者挡圈，减少了装配零件数量，也提升了结构可靠性。顶丝孔的位置设计在带轮下部的凸缘实体区域，这个位置壁厚足够，攻丝后的螺纹强度能满足锁紧要求，不会因为顶丝压紧导致带轮主体变形，顶丝孔的轴线垂直于带轮内孔轴线，安装时对准电机轴的平面部位，拧紧后就能完全锁死，不会出现带轮和电机轴相对转动的丢步问题。在实际选型应用中，这类带轮搭配GT2同步带使用时，中心距的调整范围不需要太大，因为带轮的节圆精度做的足够高，只要保证带的张紧力在合适范围，就能实现零背隙的精密传动，在对位压印设备的进给机构里，这种带轮能保证压印头的移动位置精度控制在0.1mm以内，满足对位压印的工艺要求，

　　在3D打印机的XY轴传动里，配合42步进电机的1.8度步距角，搭配细分驱动能实现0.01mm级的移动精度，完全满足熔融沉积成型的打印精度要求。这类带轮的材质如果是量产件一般用铝合金加工，表面做阳极氧化处理提升耐磨性，如果是3D打印自制的话用PETG或者ABS材料打印也能满足轻载使用需求，建模的时候要注意齿形的参数准确性，齿槽的深度、齿顶的圆角都要严格按照GT2带轮的标准参数绘制，不然会出现啮合过紧导致传动阻力过大，或者啮合间隙过大导致回程误差超标的问题。另外带轮的内孔尺寸要和所配的电机轴直径严格匹配，公差控制在H7级别，既保证安装时能顺利套入电机轴，又不会因为间隙过大导致带轮偏心，偏心的带轮在高速转动时会产生周期性的振动，直接影响传动平稳性，导致打印出来的工件表面出现振纹，或者压印对位出现偏差。
