工程线缆防护用拖链承载结构

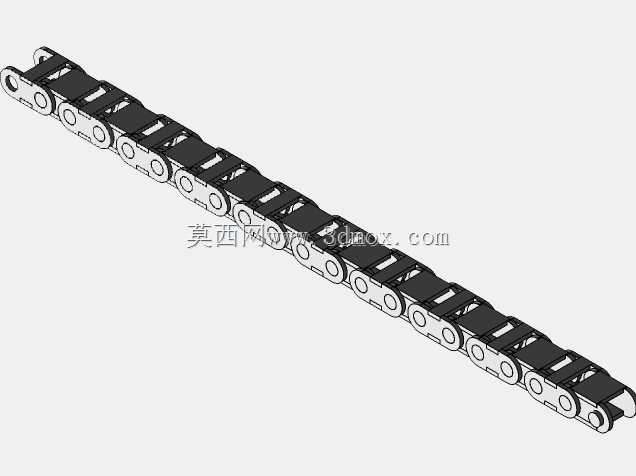

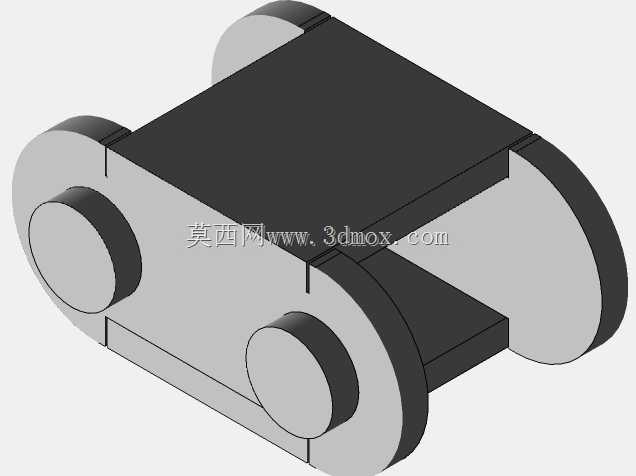

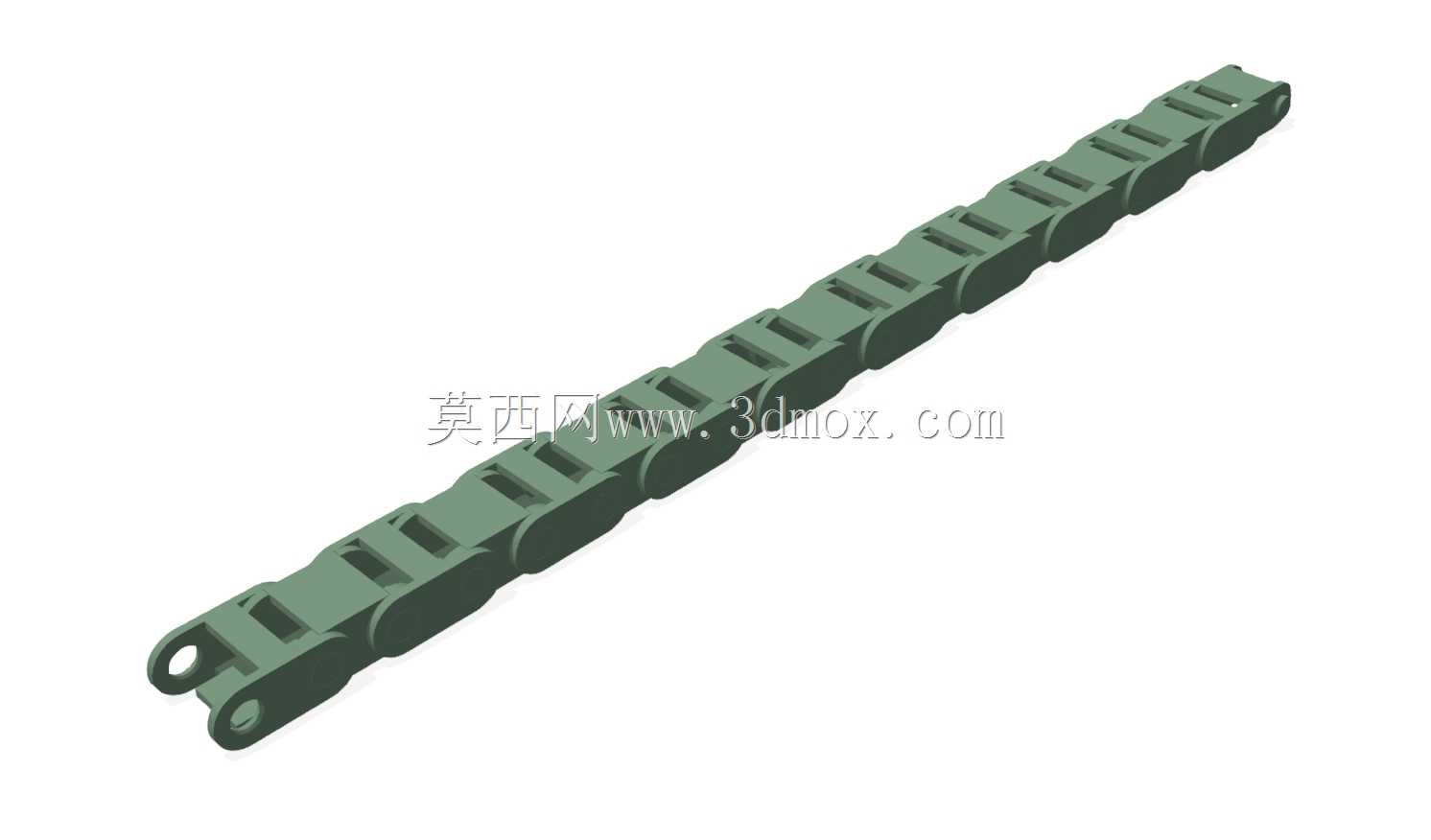

　　在自动化生产线、激光切割设备这类存在长行程往复运动的工况里，线缆、气管的防护一直是结构设计里容易被忽略但直接影响设备稳定性的环节——尤其是中密度纤维板切割这类加工场景，车间内存在大量木质粉尘、加工碎屑，外露的线缆很容易被碎屑刮蹭、被运动部件拉扯，轻则信号中断影响加工精度，重则线缆破损造成设备停机，拖链这类承载防护结构就是为解决这类问题设计的。这款拖链采用节段式拼接结构，单节之间采用铰接式连接，每一节的转动角度经过限位设计，既可以满足设备运动过程中所需的弯曲半径，避免线缆在弯折过程中出现小于允许弯曲半径的死折，又不会因为过度弯折造成拖链自身结构卡滞。从结构细节来看，拖链的内腔做了平滑过渡处理，没有尖锐的棱角，穿线时不会刮伤线缆外护套，

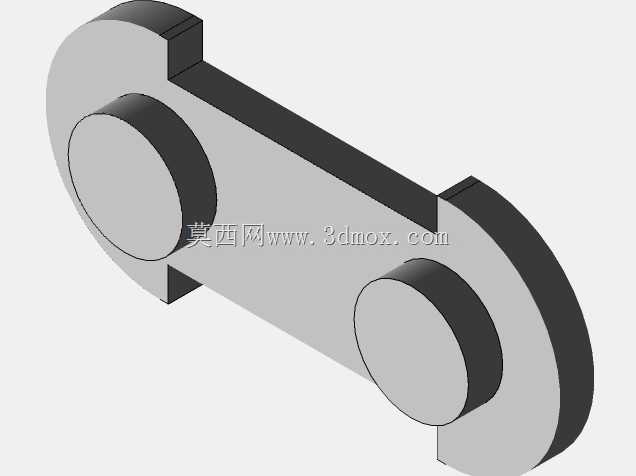

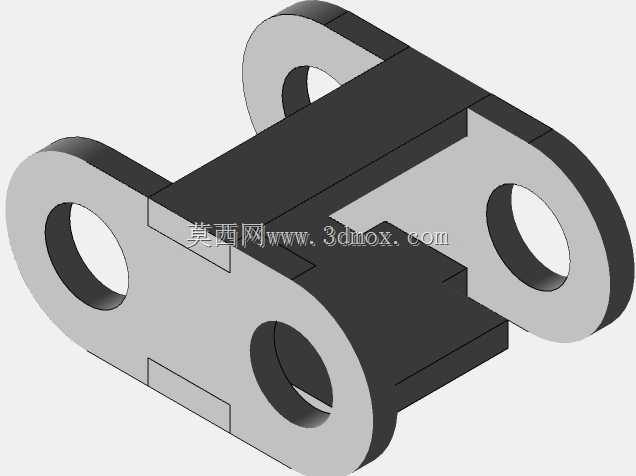

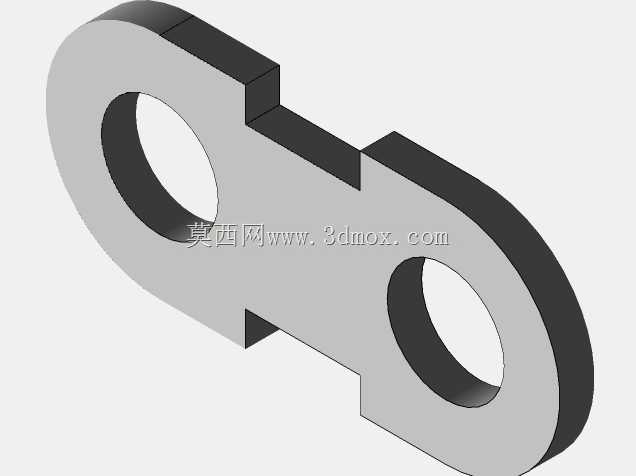

　　两侧的连接耳采用对称式设计，安装时不需要区分左右方向，降低现场装配的出错概率；每一节的上下盖板都做了加强筋结构，在保证整体轻量化的前提下提升了结构刚性，即便拖链内穿满多根动力电缆、信号线缆以及气路软管，长行程运行时也不会出现塌腰变形的情况。在中密度纤维板激光切割设备上应用时，拖链的安装边界需要和设备的龙门运动行程匹配：固定端一般安装在设备床身的走线槽出口位置，活动端固定在激光切割头的移动滑座上，拖链的弯曲段需要预留足够的悬空高度，避免运动过程中拖链下侧和床身表面的碎屑堆积区产生摩擦，同时拖链的总长度要根据滑座的最大行程计算，保证滑座运行到行程两端极限位置时，拖链既不会被拉紧绷断，也不会因为冗余过长出现堆叠卡滞。设计这类拖链结构时，

　　首先要核算内腔的有效容纳空间，根据需要布设的线缆、气管的总外径，预留至少15%的富余空间，避免多根线缆堆叠在拖链内部相互挤压，造成运动过程中线缆拉扯磨损；其次要匹配运动副的运行速度，这款拖链的节距设计适配中低速往复运动场景，刚好匹配中密度纤维板激光切割设备的龙门移动速度，运行过程中不会产生明显的振动和噪音，不会因为振动传递到激光切割头影响板材切割的切口精度。和传统的金属穿线防护管相比，这种工程塑料材质的节段拖链自重更轻，对移动滑座的负载影响更小，同时自身的耐磨性能更好，长期在有木质粉尘的工况下运行，铰接位置的磨损量远低于金属结构，不需要频繁加注润滑脂维护，适配板材加工车间多粉尘、少维护的使用需求。

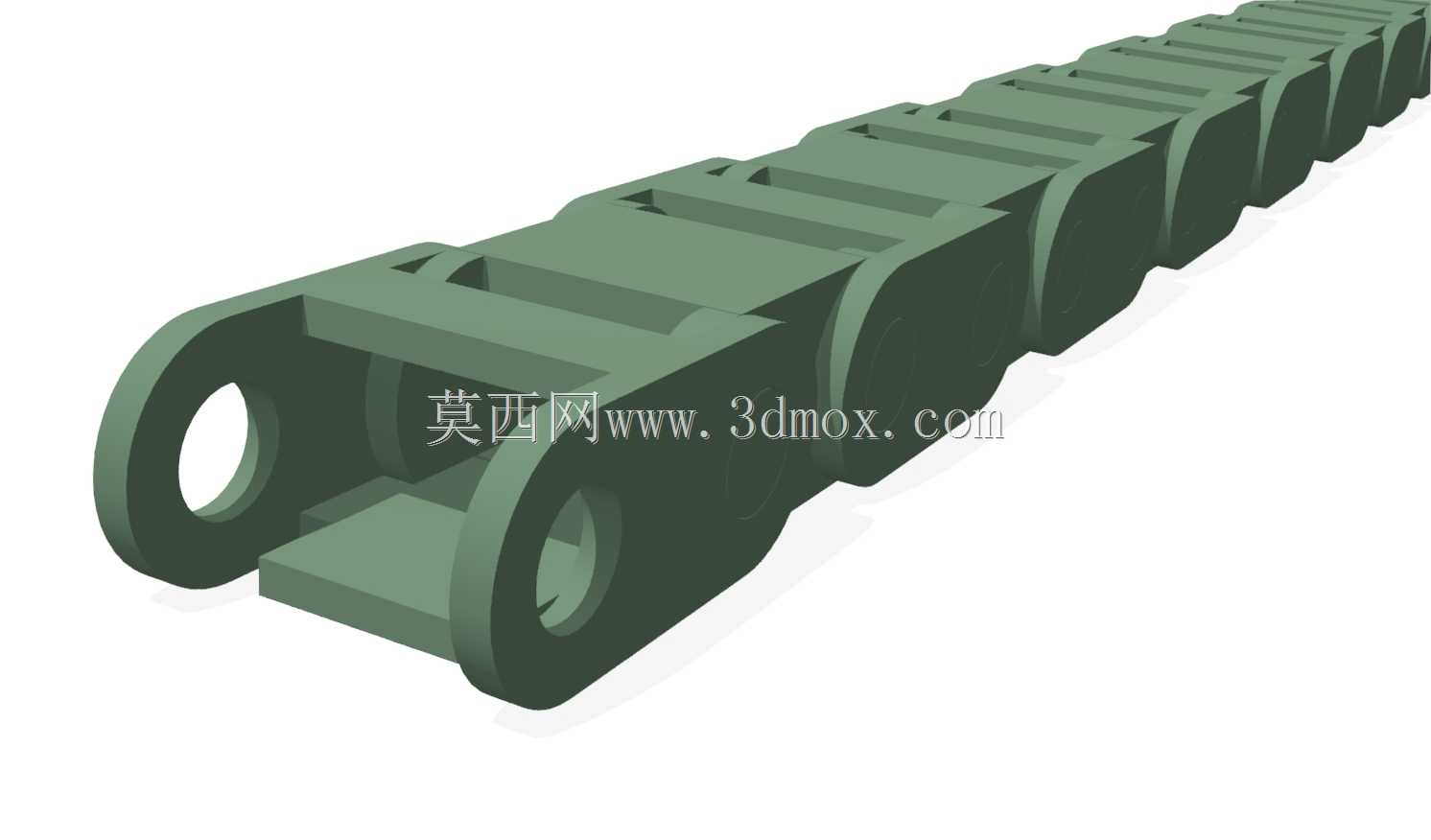

　　拖链两端的安装接口采用标准化的固定孔位设计，可以直接和市面上主流的激光切割设备安装支架匹配，不需要额外做转接件加工，现场安装时只需要将固定端和活动端的螺丝锁紧，再将线缆按顺序穿入拖链内腔，分隔好动力线和信号线的间距避免信号干扰，就可以完成布设。在实际使用过程中，这类拖链除了应用在板材切割设备上，也可以适配其他存在往复运动的工业设备，比如自动化输送线的移动工位、机床的刀库移动结构、机械手的走线防护等场景，只需要根据实际的行程长度、线缆数量调整拼接的节数，就可以满足不同场景的使用需求。结构建模过程中，每一节的铰接配合尺寸都做了公差适配，保证拼接后转动灵活无卡滞，同时相邻节段之间的缝隙控制在合理范围，既不会因为缝隙过大进入粉尘加剧铰接位置磨损，也不会因为缝隙过小在温度变化时出现热胀卡滞的问题；拖链外侧的圆弧过渡设计也可以减少运行过程中对周边设备的刮蹭，即便设备调试过程中出现小范围的位置偏差，也不会因为尖锐棱角碰伤其他部件。
