工业级重型方管框架焊接作业台结构

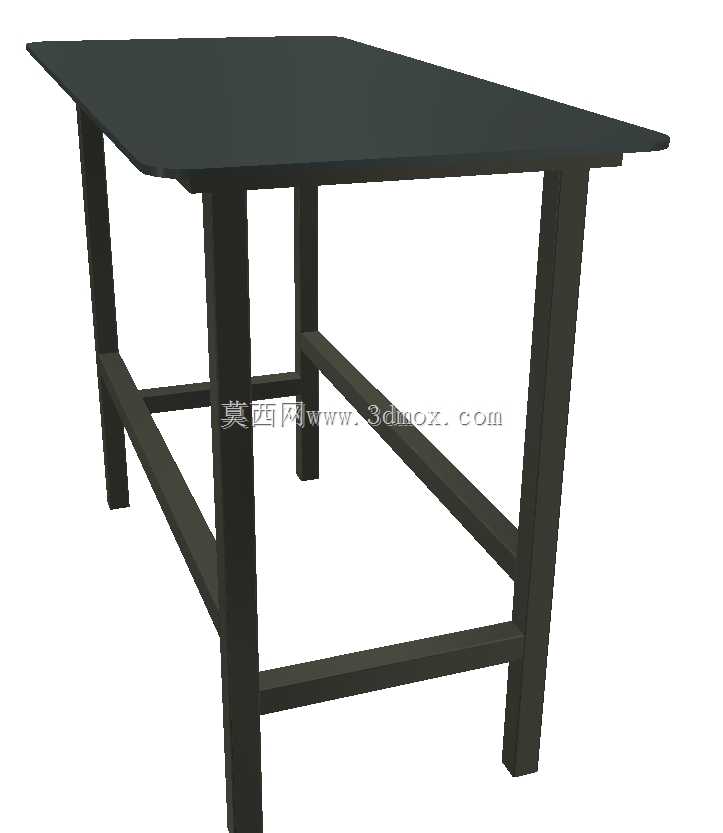

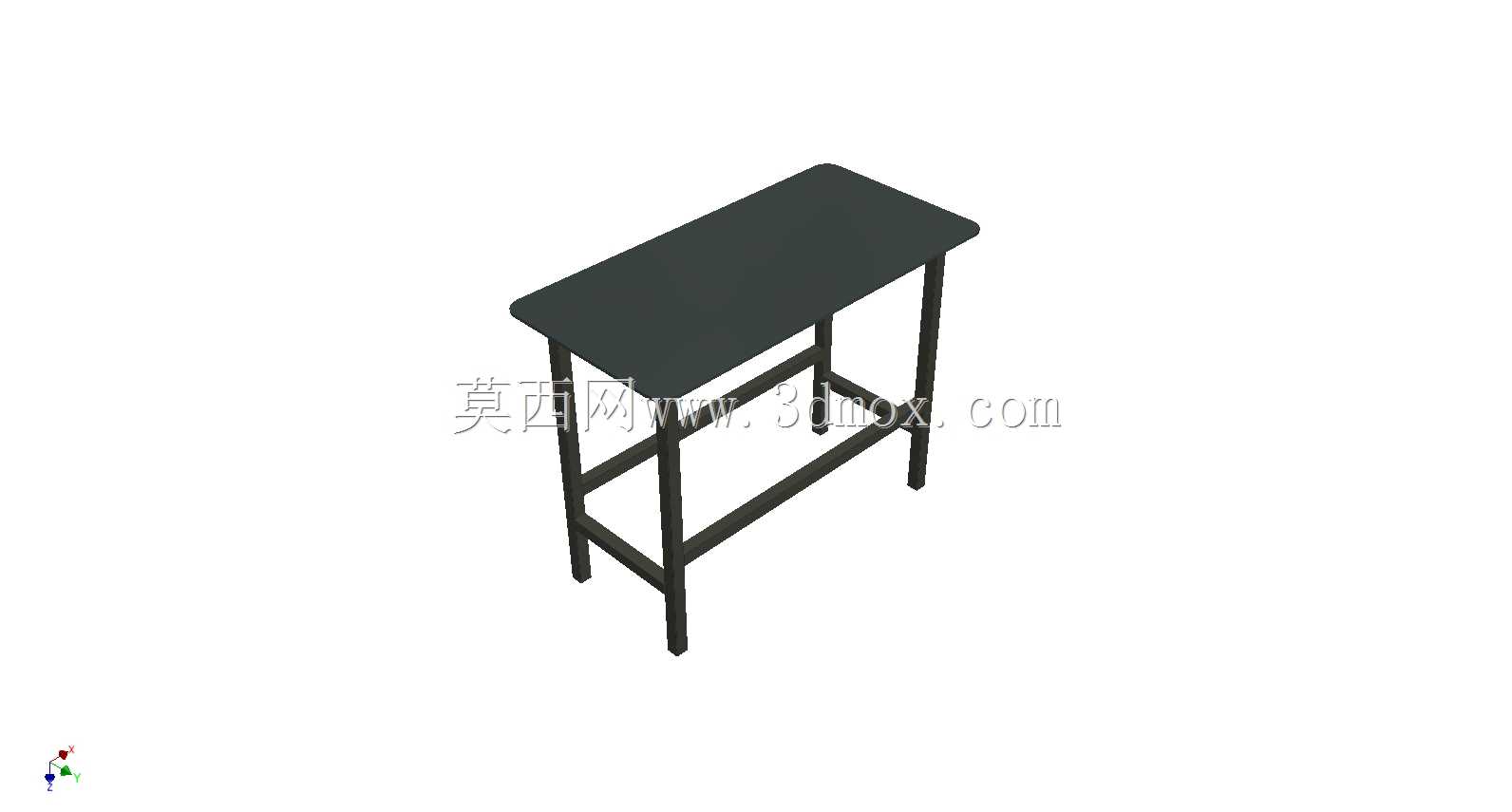

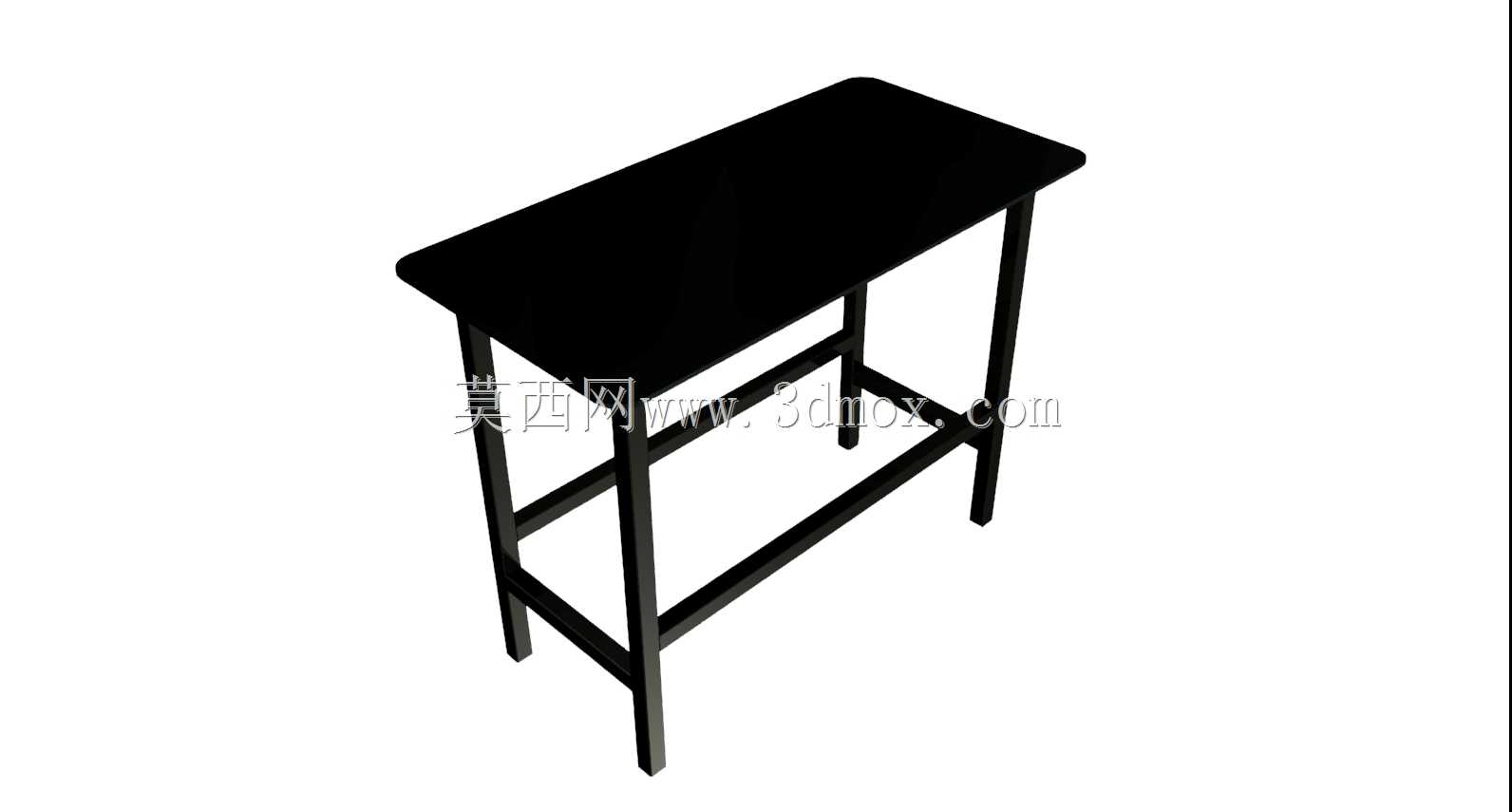

　　在金属加工、五金制品、小型结构件预制的车间场景里，这类方管框架结构的焊接作业台是工位布局里最基础也最核心的承载单元，和普通装配台不同，焊接作业的工况对台架的抗形变能力、台面平整度、框架稳定性都有更严苛的要求，毕竟焊接过程中会产生持续的局部热输入，工件装夹时也会承受敲击、顶压、夹具反作用力，台架本身的刚性不足会直接导致工件定位偏移，甚至出现焊后尺寸超差的问题。从结构设计逻辑来看，这款焊接台采用了等截面方管作为主支撑腿，四条腿垂直落地，没有做外扩式的斜撑设计，是因为这类台架的定位是中小尺寸工件焊接作业，常规作业时的受力集中在台面中心区域，垂直方管的截面惯性矩足以抵抗垂直方向的静载荷与焊接操作时的侧向冲击力，

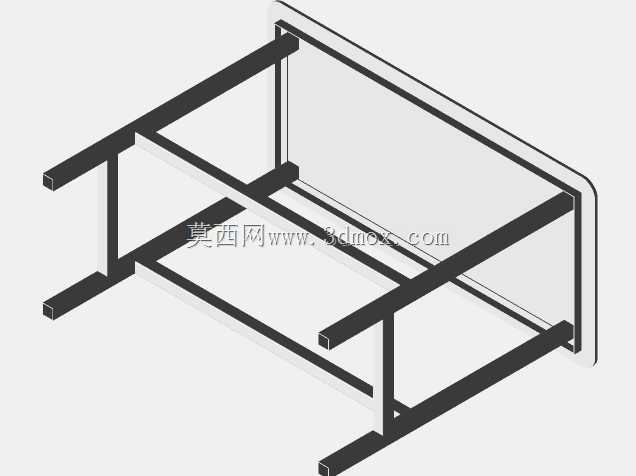

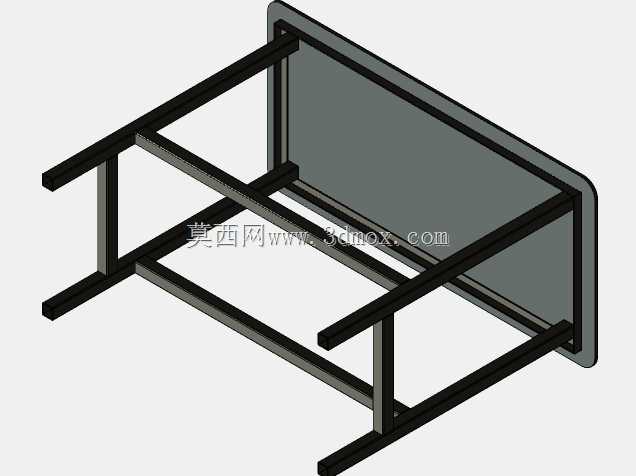

　　同时垂直支腿的设计能最大化节省工位周边的空间，方便作业人员在台体四周任意位置操作，不会被斜撑结构磕碰腿部，适配单人多工位流转的作业模式。框架的横向连接采用了两层横撑布局，下层横撑距离地面预留了足够的高度，既不会影响地面清洁、线缆布设，也能避免作业时脚踢到横撑，中层横撑设置在支腿中部位置，通过四面围合的方管焊接形成闭合的框架圈梁，这个位置的圈梁能有效抵消支腿受到侧向力时的弯曲形变，相当于给四条支腿增加了中部约束，把单根支腿的长细比降低了近一半，大幅提升了整个台架的抗扭能力，哪怕在台面边角位置放置较重的工件，也不会出现台架侧倾、支腿变形的问题。台面采用整板式的平整结构，边缘做了小角度的倒角处理，没有突出的棱角，

　　避免作业人员来回走动时被剐蹭，台面的厚度选择兼顾了刚性和整体重量，不会因为过薄导致焊接时受热产生局部凹陷，也不会因为过厚导致整个台架过重，不方便车间内的移位调整。从安装边界来看，这款焊接台的支腿底部是平切端面，不需要额外安装脚轮或者调节脚，直接放置在硬化的车间地面上即可使用，依靠自身重量就能保持足够的稳定性，如果是在地面平整度稍差的区域，也可以在支腿底部垫薄金属片调平，不需要对台架本身做额外的加工改造。实际使用场景中，这类焊接台可以配合快速夹钳、磁力座、定位挡块等工装使用，台面的平整基准面可以作为工件组对时的定位基准，用来焊接小型框架、五金支架、设备外壳零部件等产品，相比铸铁平台，这类方管焊接结构的作业台成本更低，重量更轻，

　　同时具备足够的刚性，完全能满足常规焊接作业的精度要求。设计时特意没有在台面上预留过多的安装孔或者T型槽，是考虑到焊接过程中会产生大量的焊渣、飞溅，如果有凹槽孔隙很容易积攒焊渣，清理起来非常麻烦，整面的平整台面只需要在作业结束后用铲刀简单清理就能保持整洁，日常维护的成本极低。框架的所有连接节点都采用满焊工艺，焊后做了整体的应力消除处理，避免长期使用后焊缝位置出现应力开裂，整个台架的外表面做了深色的耐磨涂层，既能抵抗焊接飞溅的灼烧，也能防止车间内的水汽锈蚀框架，延长台架的使用寿命。在工位布局时，这类焊接台可以并排摆放组成长条形的焊接生产线，也可以单独放置作为返修工位、组对工位使用，台体下方的中层横撑还可以临时放置焊接工具、防护用品、待焊工件，充分利用台架的空间，不会额外占用车间的地面面积。和带排风功能的重型焊接工作台不同，这款台架的结构更轻量化，适配的是小批量、多品种的焊接作业场景，不需要复杂的配套设施，落地就能投入使用，对于小型加工车间、维修班组、实训场地来说，这类结构的焊接台实用性更强，也更符合实际作业的使用习惯。
