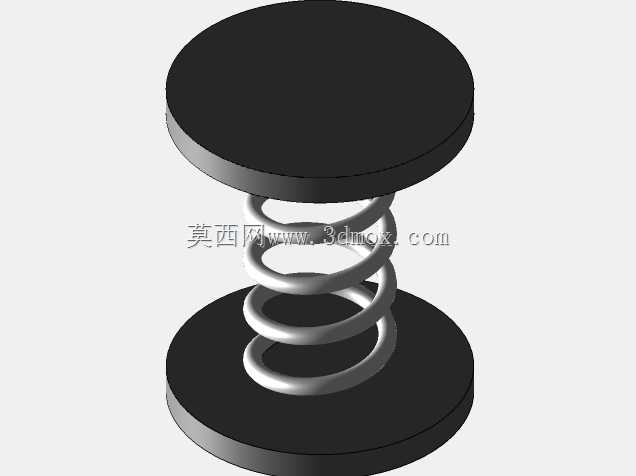

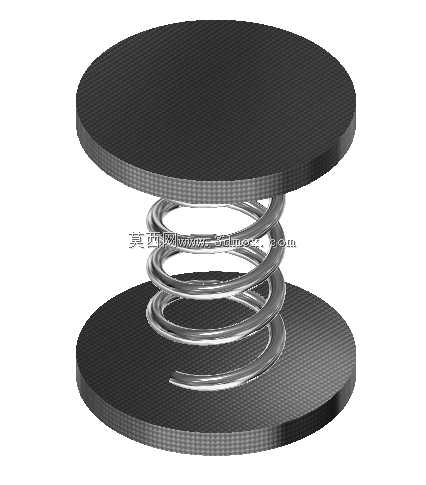

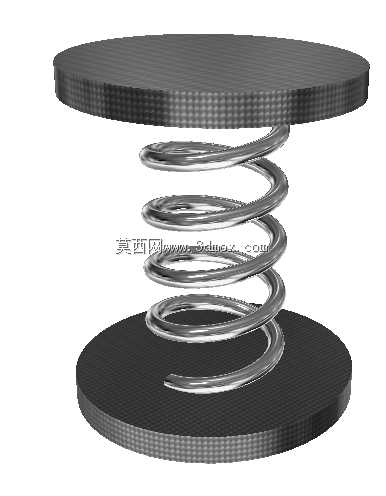

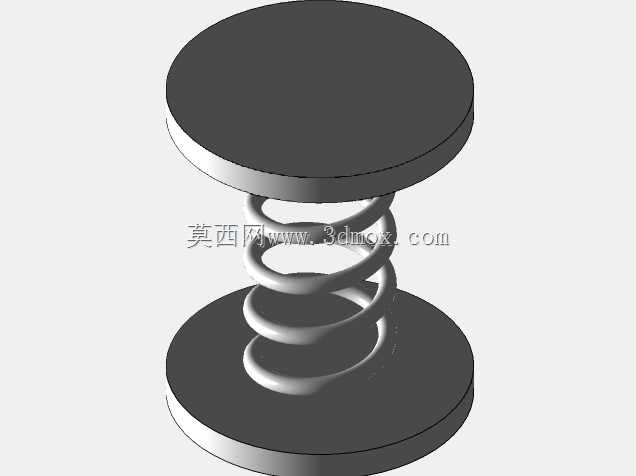

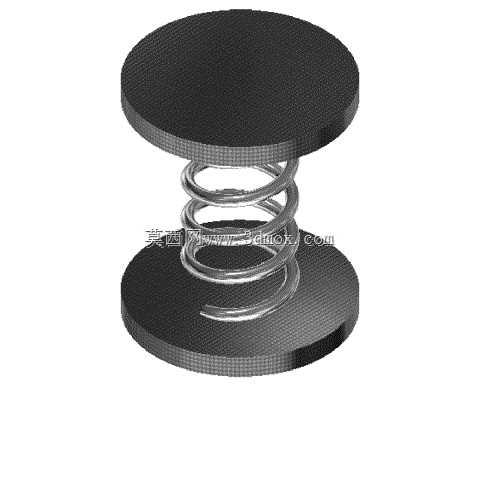

带上下安装板的圆柱螺旋缓冲支承结构

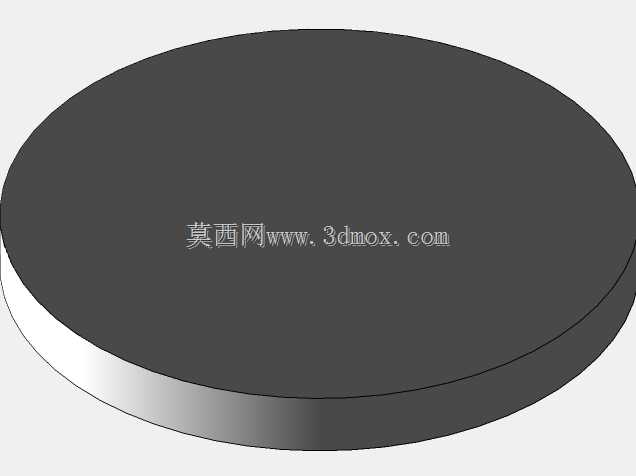

　　这类带上下平行安装板的圆柱螺旋弹簧支承结构，常被用在各类需要隔振、缓冲、自适应贴合的工装与设备工位上，比如小型检测工位的工件自适应支承、轻型输送线的端部缓冲模块、工装夹具的浮动压头配套支承，还有一些需要小范围自适应角度补偿的装配工位，能在受压过程中通过弹簧的弹性形变，抵消上下安装面之间的微小平行度误差，避免刚性接触带来的局部应力集中，也能吸收工位运行中产生的小幅振动，减少振动传递到相邻工位的影响。从结构设计逻辑来看，上下两块圆形安装板采用等直径设计，板件边缘做了小圆角过渡，避免安装过程中锐边划伤操作人员或者配套的安装基面，板件的厚度经过受力核算，在额定承压范围内不会出现翘曲变形，保证弹簧受力始终沿轴向传递，

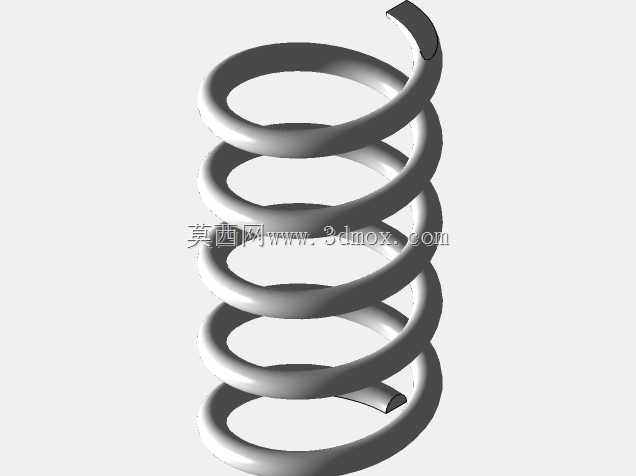

　　不会出现偏载导致的弹簧侧弯失效。中间的圆柱螺旋弹簧采用等节距设计，弹簧的两端分别与上下安装板的中心位置做同轴固定，固定方式可根据实际使用场景选择焊接固定或者卡接定位，焊接固定适合长期固定载荷的场景，卡接定位则方便后期更换不同刚度的弹簧，适配不同的承压需求。在安装边界方面，上下安装板的端面都预留了通用安装孔位，孔位沿圆周均布，适配常规的螺栓安装规格，不需要额外加工转接板就能直接固定在设备基面或者工装架体上，整体结构的径向尺寸控制紧凑，不会占用过多的工位安装空间，轴向的自由高度可以根据实际的行程需求搭配不同原长的弹簧，常规配置下的弹簧压缩行程能覆盖多数轻型缓冲场景的需求，不会出现压并失效的情况。从实际使用的功能特性来说，

　　这类支承结构不需要额外的动力输入，纯机械结构的可靠性高，在长期往复受压的工况下，弹簧的抗疲劳性能经过匹配选型，能满足数万次的循环压缩使用需求，上下安装板的平面度经过加工保证，和弹簧的同轴度控制在合理公差范围内，避免受压过程中出现弹簧蹭到安装板边缘的情况，减少不必要的磨损。在一些需要自适应贴合的检测工位上，这类支承可以配合上方的检测压头使用，当工件放置在上方安装板上时，弹簧的压缩量会根据工件的微小尺寸偏差自动调整，让工件的上表面始终和检测压头保持平行贴合，保证检测数据的准确性，不会因为工件的微小尺寸差或者放置倾斜导致检测结果失真。在轻型输送线的端部限位场景中，这类结构可以作为缓冲挡块使用，当输送线上的工件移动到端部接触到上安装板时，

　　弹簧会逐步压缩吸收工件的动能，避免刚性碰撞导致工件表面磕碰损伤，同时弹簧的反作用力会让工件平稳停在预定位置，方便后续的取料作业。设计过程中需要重点核算弹簧的刚度与安装板的承压能力匹配关系，弹簧的最大工作载荷不能超过安装板的额定承压上限，同时弹簧的压并高度要小于结构允许的最小轴向空间，避免极限压缩状态下安装板和弹簧之间出现刚性冲击，另外弹簧的旋向选择也要考虑实际使用场景，如果是配套旋转类工位使用，要避免弹簧旋向和工位旋转方向一致导致弹簧松脱。这类结构的整体零件数量少，加工难度低，上下安装板采用常规的板材切割加工即可完成，弹簧可以直接选用标准件进行配套，整体的装配流程简单，不需要复杂的调试步骤，安装完成后只需要确认弹簧和安装板的同轴度符合要求，就能直接投入使用，后期维护也只需要定期检查弹簧的形变情况，出现疲劳失效时直接更换弹簧即可，维护成本很低。在一些小型实验设备的隔振场景中，这类支承也可以作为设备的底部支脚使用，四个同样规格的支承分别安装在设备底部的四个角，能有效吸收设备运行过程中产生的小幅振动，减少振动传递到实验台面，保证实验数据的稳定性，同时可以通过调整不同位置的弹簧预压缩量，让设备始终保持水平状态，抵消安装基面的微小不平整带来的影响。
