可调式拉紧搭扣锁具结构三维设计

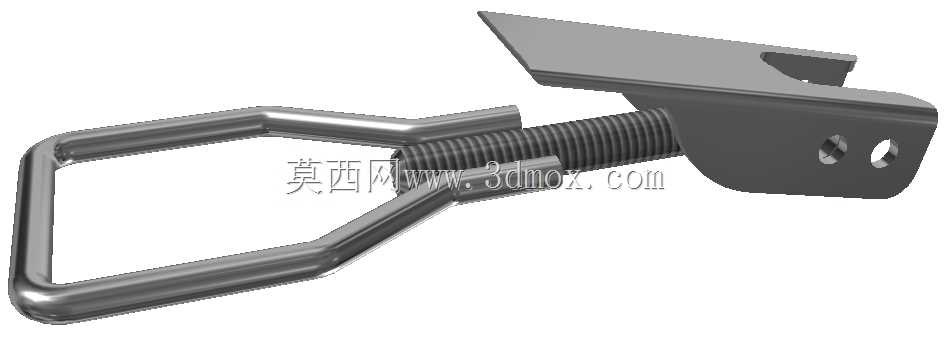

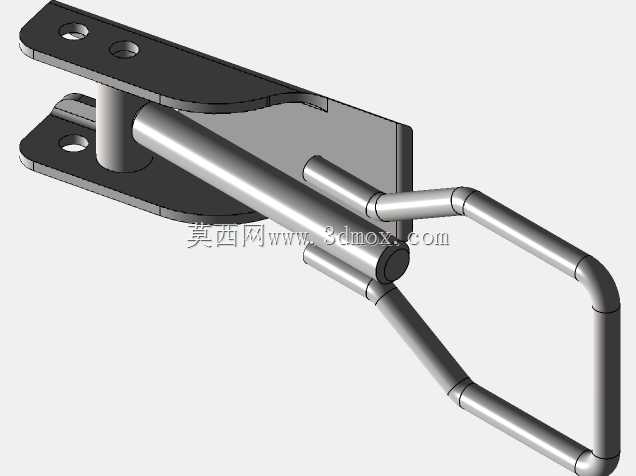

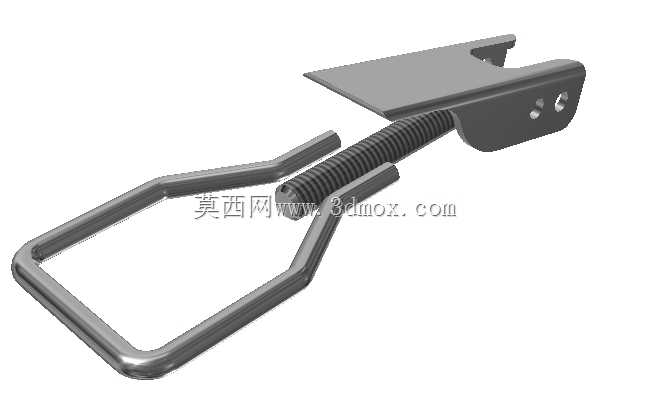

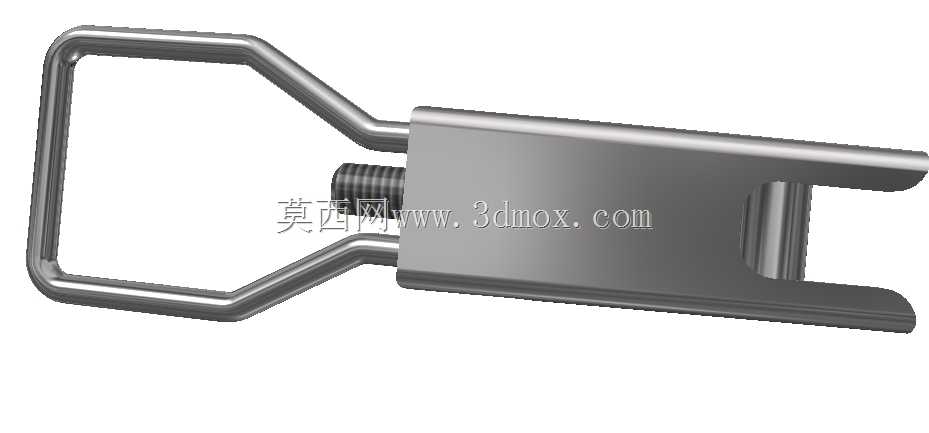

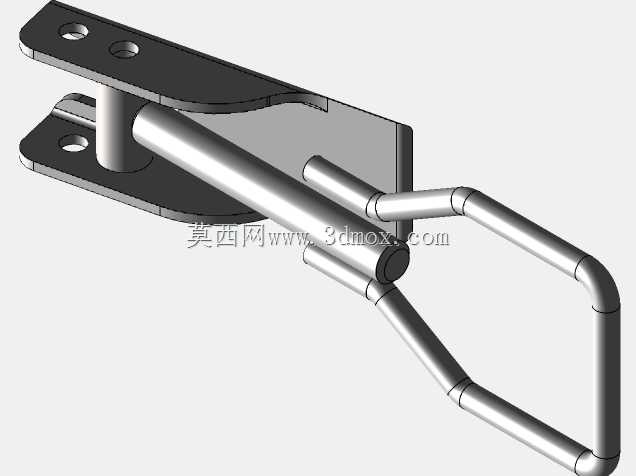

　　这类可调式拉紧搭扣在工业箱体、设备舱门、工装夹具、运输载具固定场景中应用十分广泛，日常做设备结构设计时，经常会在需要频繁开合、同时需要保证接合面预紧力的位置选用这类构件。从结构上看，这款搭扣采用环形拉环作为操作施力部位，弯折成型的金属拉环做了钝角过渡处理，操作时不会硌手，同时拉环的闭合行程可以通过带螺纹的调节杆进行微调，适配不同厚度的接合面间隙，调整到位后可以通过搭扣基座的挂钩结构实现自锁，避免设备运行过程中受振动影响出现松脱。设计这款搭扣的时候，首先要考虑的是安装基座的贴合面平整度，基座上预留的两个安装孔采用沉孔设计，安装后螺钉头不会突出基座表面，避免干涉拉环的转动行程；拉环与调节螺杆的铰接位置需要预留合理的转动间隙，

　　既要保证转动顺畅无卡滞，又不能间隙过大导致松旷，长期反复开合后出现晃动量超标的问题。调节螺杆的螺纹段长度需要匹配实际使用的张紧行程范围，螺纹采用普通公制粗牙螺纹，加工难度低，通用性强，用户可以根据实际需要的预紧力调整螺杆旋入长度，调整到位后不需要额外的锁紧螺母，依靠搭扣闭合后的张紧力就可以实现螺纹位置的防松。从安装边界来看，基座的安装孔距需要和被固定件的预留安装位匹配，安装时基座需要固定在刚性较好的安装面上，如果安装面刚度不足，搭扣拉紧时会导致安装面变形，反而达不到预期的压紧效果；拉环在完全打开状态下的转动半径需要提前在布局时预留足够空间，避免打开时和周边的管线、结构件发生碰撞，影响正常操作。实际使用场景中，

　　这类搭扣经常用在发电机组外罩、环保设备检修门、物流周转箱、小型工装的快速压紧位置，相比螺栓固定的方式，不需要额外工具就可以实现快速开合，同时可以提供稳定的压紧力，接合面如果搭配密封胶条使用，还可以通过调整螺杆的旋入长度控制胶条的压缩量，保证舱门的密封性能。做三维建模的时候，需要重点验证几个运动干涉点：一是拉环从开启到闭合的全行程中，和基座、被勾挂的挂钩件之间是否存在卡滞，尤其是拉环越过铰接死点的位置，需要保证操作力在合理范围内，不会出现需要过大外力才能扣合的情况；二是调节螺杆在最大伸出、最小伸出两个极限位置时，拉环的铰接位置是否会和螺杆端部发生干涉，保证整个调节行程范围内都可以正常开合。另外，拉环采用金属线材弯折成型的结构，

　　建模时需要注意弯折位置的圆角处理，和实际冷弯加工的工艺保持一致，避免出现直角弯折导致的应力集中问题，实际生产中弯折位置如果圆角过小，反复受力后容易出现断裂失效。基座部分采用钣金冲压成型，挂钩位置的弯折角度需要精准控制，角度偏差过大会导致扣合后挂接量不足，受振动时容易脱开，或者挂接过盈导致扣合困难。这款搭扣的张紧力传递路径十分清晰，操作时对拉环施加向上的扳动力，通过铰接点将力传递到调节螺杆，螺杆拉动被固定件上的挂钩，当拉环转动越过铰接点的死点位置后，整个结构就进入自锁状态，此时即使受到外部振动载荷，搭扣也不会自行松脱，需要施加反向的扳动力才能打开，这种自锁特性是这类搭扣能够在振动工况下可靠使用的核心原因。在做设备选型时，需要根据被压紧件需要的总压紧力选择对应规格的搭扣，这款搭扣的螺杆直径、拉环线径都和额定拉紧力直接相关，如果选型时负载估算过大，会导致搭扣长期处于过载状态，出现螺杆变形、拉环断裂的问题；如果选型余量过大，不仅会增加成本，还会导致操作力过大，开合不方便。建模过程中对各个铰接位置的配合间隙做了合理预留，按照实际五金件的加工公差设置了装配间隙，保证模型导入装配后可以直接做运动仿真，验证开合行程的干涉情况，不需要设计人员再额外调整配合间隙。
