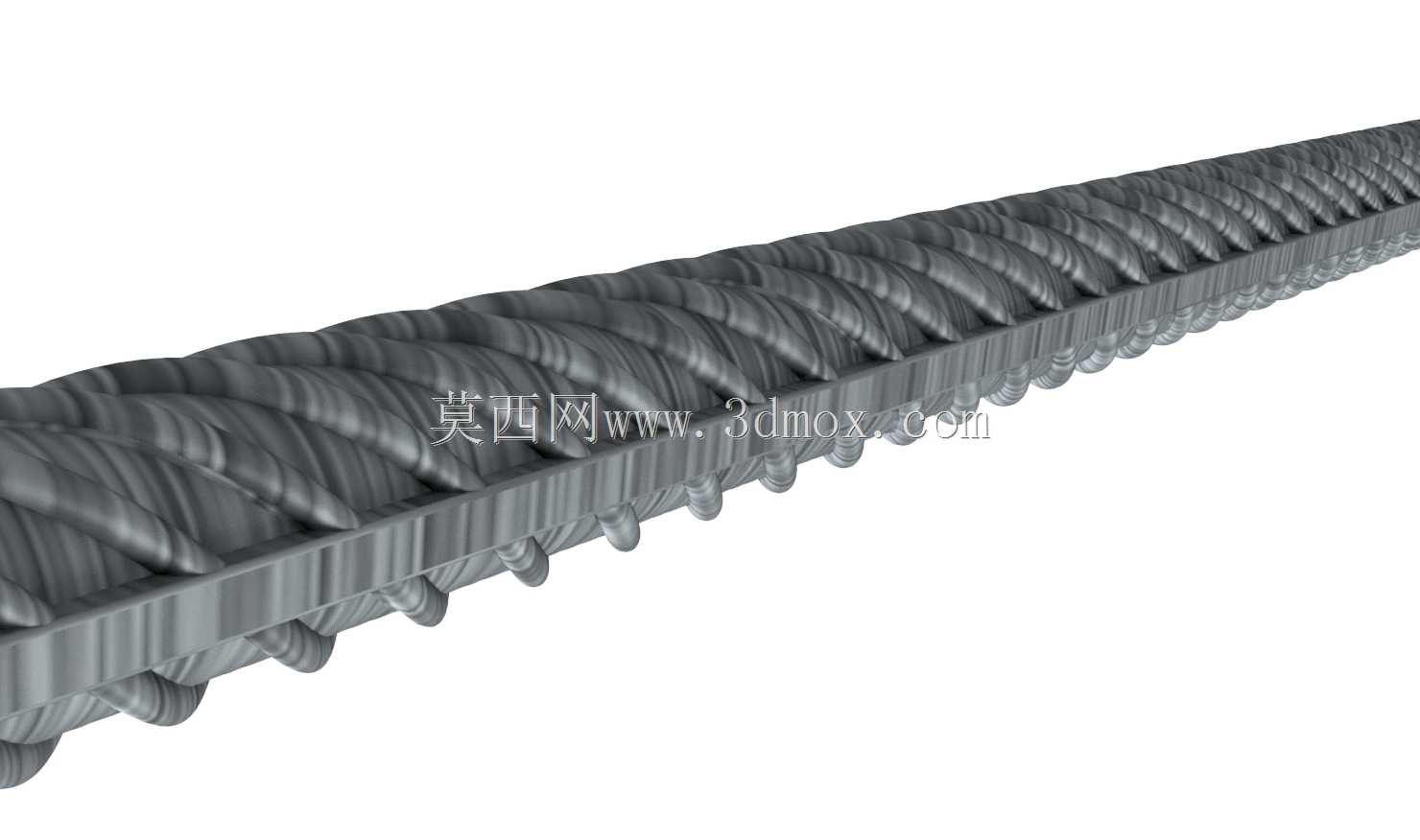

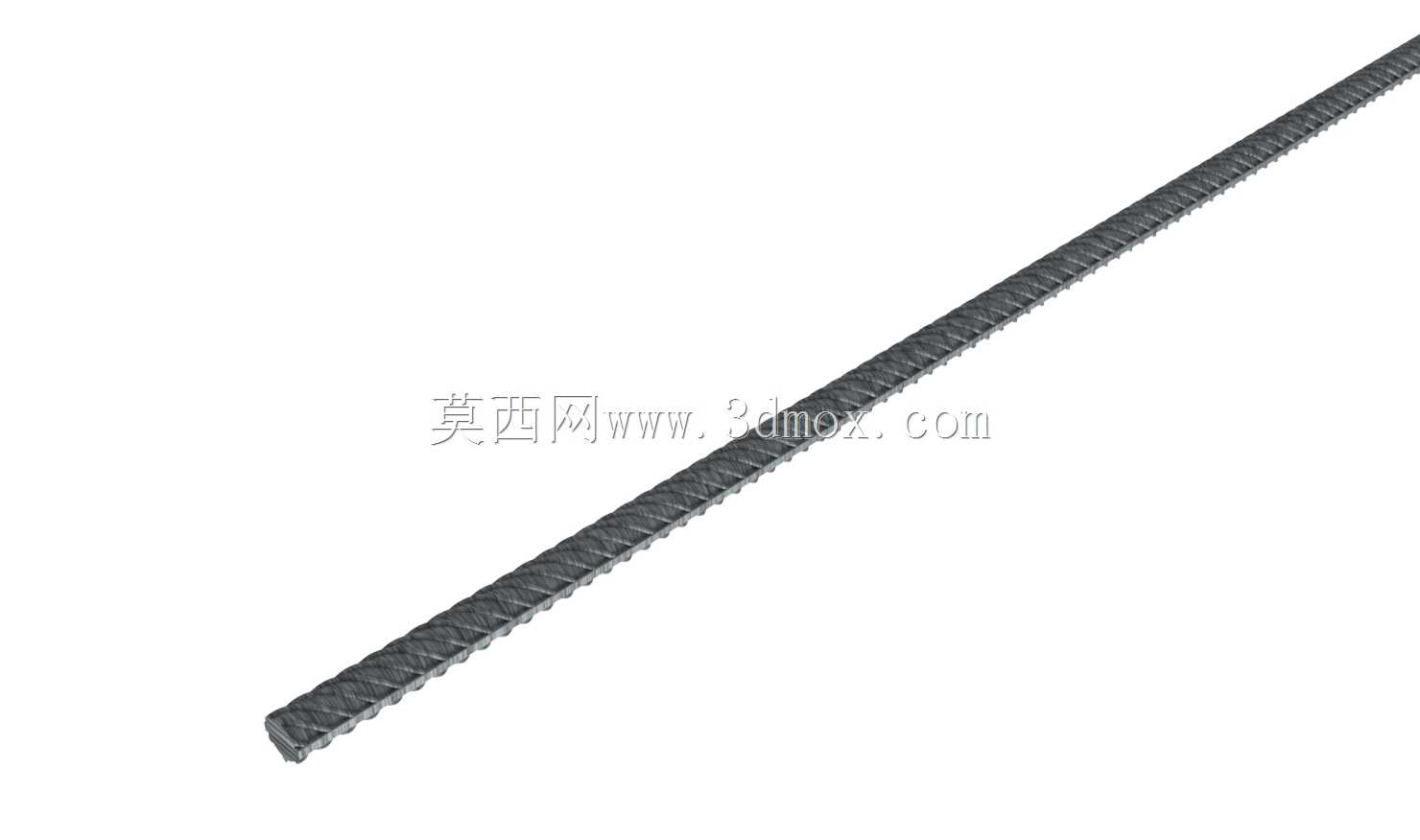

建筑用带肋钢筋三维结构设计

　　在民用住宅、商业综合体、交通基建的混凝土结构施工场景里，带肋钢筋是承担结构拉应力、提升混凝土结合强度的核心受力构件，不同于表面光滑的光圆钢筋，其外表面的规则肋纹设计，核心作用是增大与混凝土凝固后的咬合摩擦力，避免结构受载时钢筋与混凝土之间出现滑移脱开的问题，保障整体结构的受力协同性。从结构设计逻辑来看，这类带肋钢筋的外形设计需要同时兼顾轧制生产可行性、现场施工便利性、结构受力可靠性三个核心维度，首先是横肋的排布角度，常规设计中横肋与钢筋轴线会保持固定的夹角，避免轧制过程中出现应力集中导致的轧辊损耗过快，同时也能保证钢筋在任意方向与混凝土的咬合力保持均匀，不会出现某一方向抗滑移能力不足的问题。肋的高度设计需要匹配钢筋的公称直径，

　　肋高过大会导致钢筋轧制时的材料损耗增加，同时现场绑扎、弯折施工时容易出现应力集中点，弯折过程中肋根位置容易产生微裂纹，影响钢筋的力学性能；肋高过小则会大幅降低与混凝土的机械咬合力，无法满足结构受力的锚固要求，设计时需要结合不同直径钢筋的屈服强度要求，反复校核肋高与钢筋基圆直径的比例关系，保证咬合面积达到结构设计规范要求的阈值。纵肋的设计主要是为了平衡横肋轧制时的金属流动，避免钢筋在轧制过程中出现截面椭圆度过大的问题，同时纵肋的存在也能提升钢筋整体的抗扭刚度，在现场运输、吊装、绑扎过程中减少钢筋出现局部弯折变形的概率。从安装边界的角度考虑，这类钢筋的三维建模过程中，需要严格还原不同公称直径对应的基圆尺寸、肋间距、肋顶宽度、

　　肋根圆角参数，这些参数直接影响后续施工下料时的长度计算、弯折加工的模具适配，以及钢筋连接时的套筒匹配度——如果模型的外形尺寸与实际轧制产品存在偏差，后续做混凝土结构的配筋碰撞检查时，就会出现钢筋间距、保护层厚度计算错误的问题，直接影响现场施工的可行性。在实际工程应用中，不同强度等级的带肋钢筋，其肋纹的细节设计也存在差异，更高强度等级的钢筋会适当调整横肋的侧面倾角，提升大载荷下的抗滑移储备，避免结构在强震、重载等极端工况下出现粘结失效。建模过程中，肋纹的螺旋升角参数需要严格对应实际生产的轧制参数，不能随意简化为环形直肋，否则在做结构有限元分析时，钢筋与混凝土的接触应力模拟结果会与实际情况存在较大偏差，无法准确反映结构的真实受力状态。

　　另外，钢筋端部的切口、弯折段的建模也需要符合施工规范的要求，比如弯折处的内圆弧半径需要匹配钢筋直径，避免弯折处的应力集中导致钢筋断裂，这些细节都是三维建模过程中不能忽略的部分，很多初学者在做配筋模型时容易把钢筋简化为光滑圆柱，忽略表面肋纹的结构，虽然在做整体结构排布时影响不大，但在做节点核心区的精细化受力分析、钢筋锚固长度验算时，光滑圆柱模型无法模拟真实的咬合粘结作用，得出的计算结果会偏于不安全。从生产端的角度看，这类带肋钢筋的三维模型还可以直接对接轧辊的孔型设计，模型中横肋的轮廓参数可以直接提取用于轧辊的数控加工，减少孔型设计的重复建模工作量，这就要求模型的参数化程度足够高，修改公称直径、肋间距、肋高等参数时可以快速生成对应规格的钢筋模型，提升设计效率。在现场施工的钢筋翻样工作中，精准的带肋钢筋三维模型也能帮助施工人员更直观地理解节点处的钢筋排布逻辑，减少因二维图纸理解偏差导致的下料错误、钢筋碰撞问题，降低施工过程中的材料损耗与返工概率。
