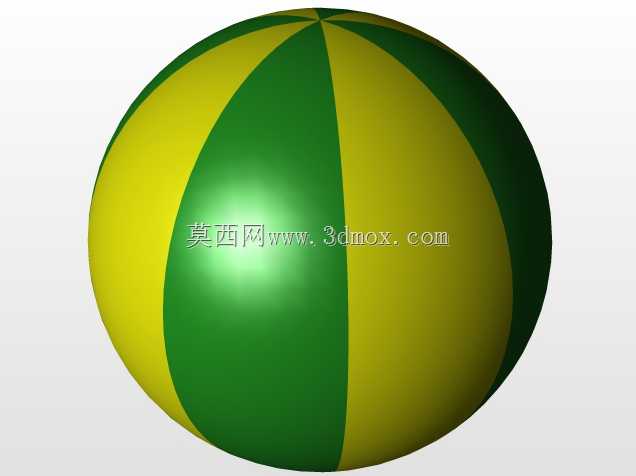

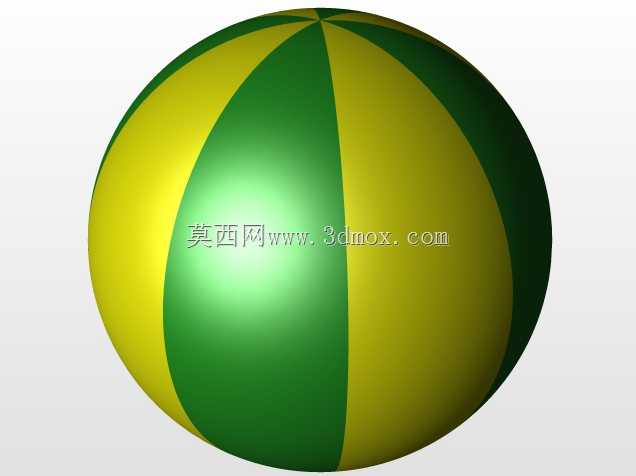

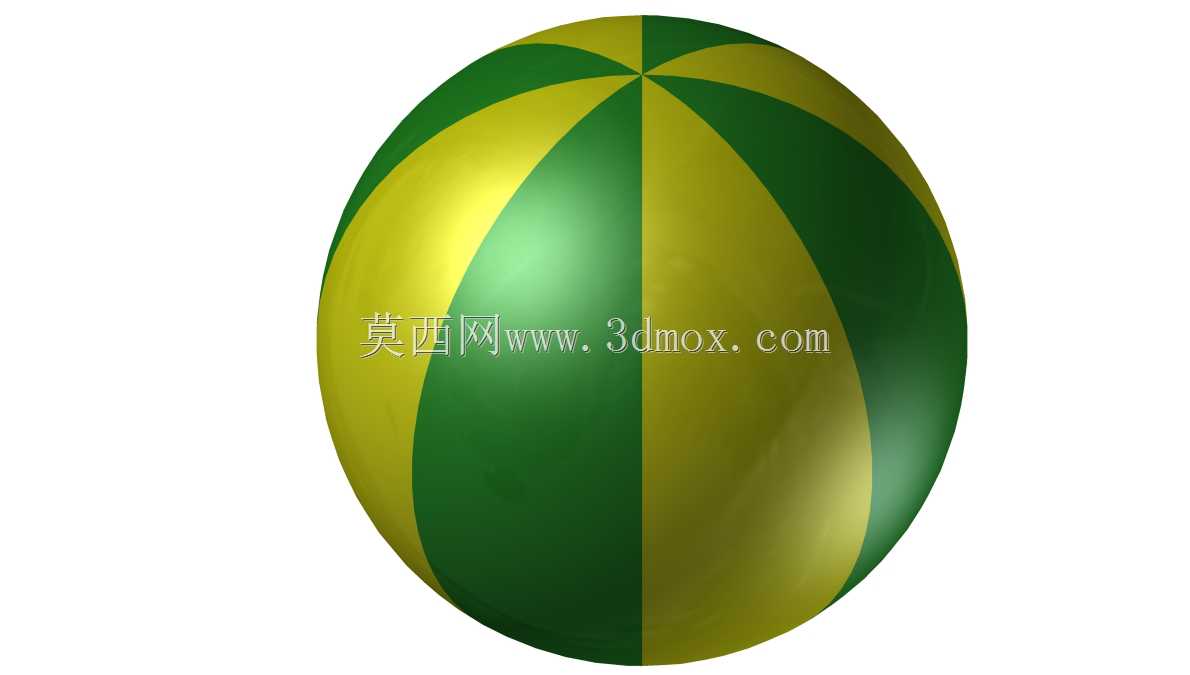

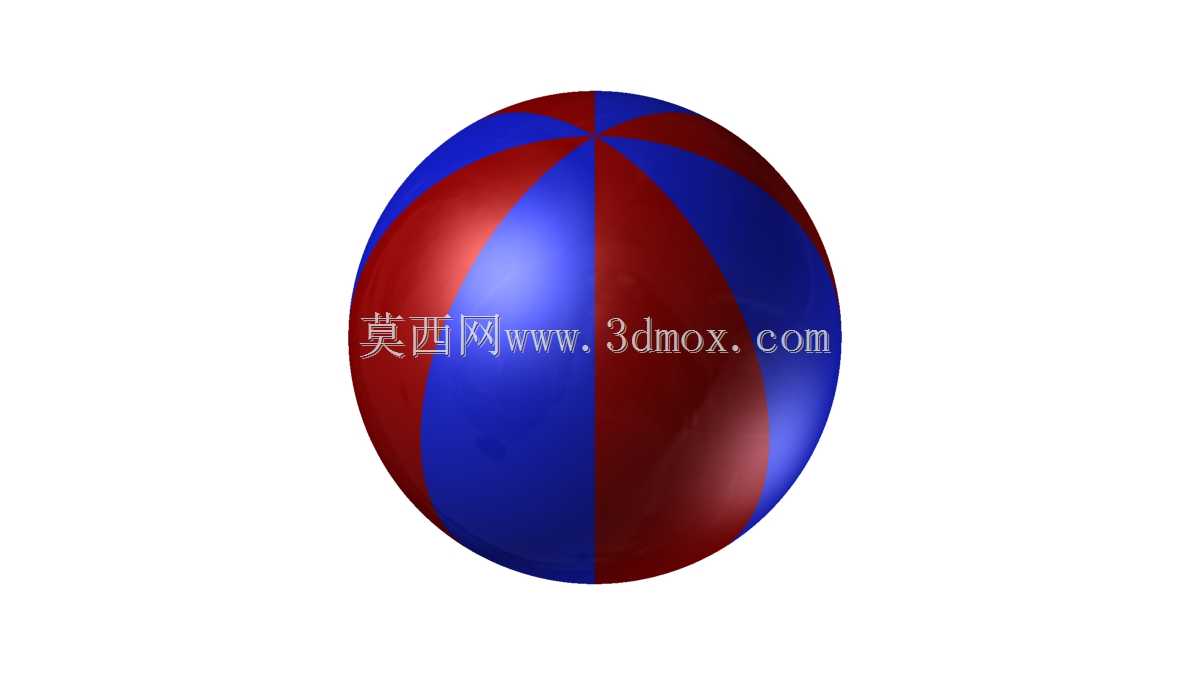

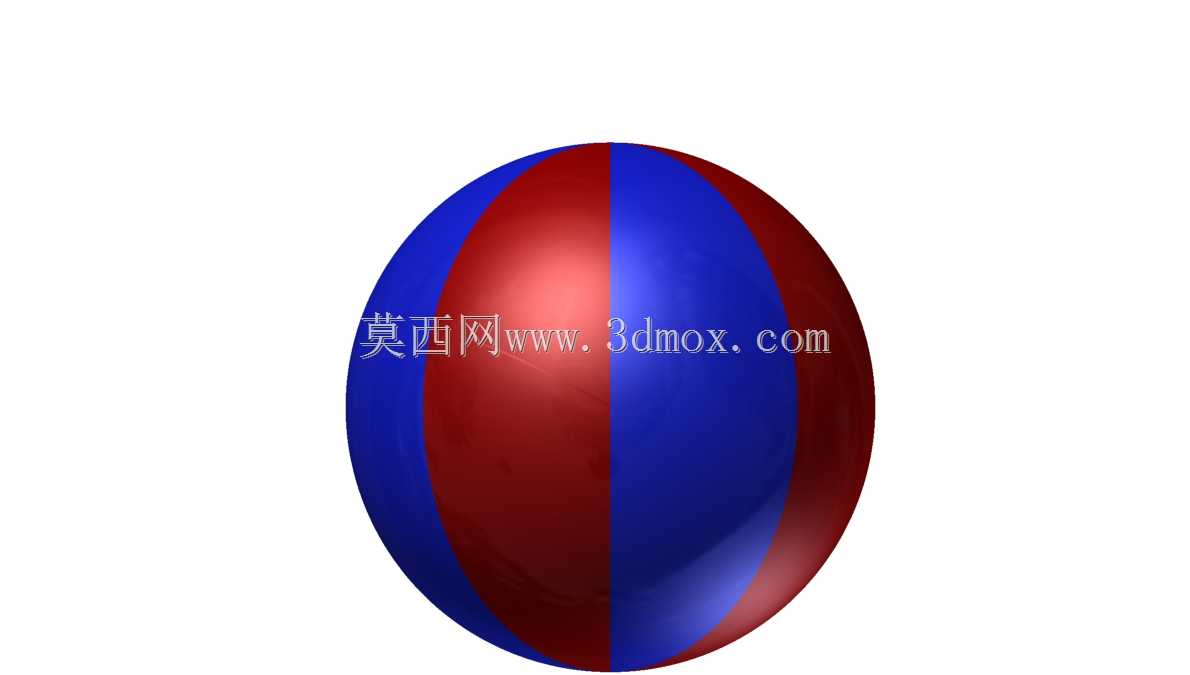

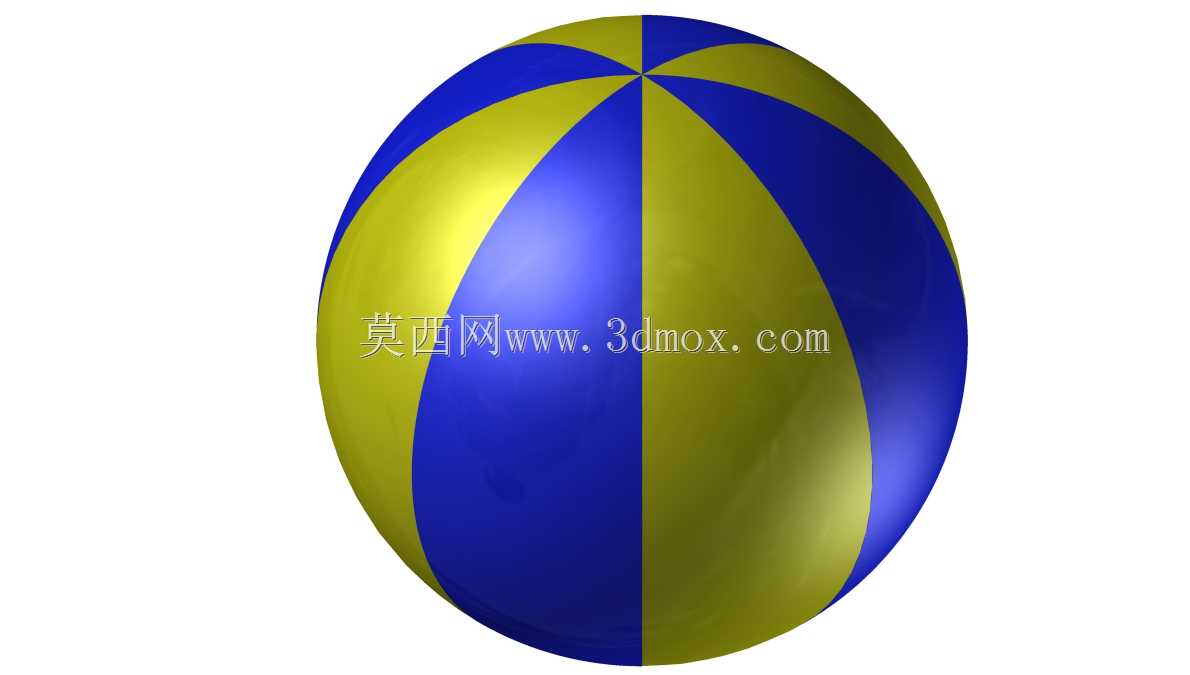

黄绿条纹装饰球体三维结构设计

　　做这类回转类曲面构件的建模时，最先要明确的是它的应用场景边界——这类带等分条纹的球体，多数用在户外景观装饰、儿童游乐设施的端饰、主题美陈装置的核心构件，部分也会作为非标设备的球形封头装饰外罩，不同场景下对壁厚、表面弧度精度的要求差异不小。建模初期最先要敲定的是球体的基准回转轴线，因为表面的条纹是沿经线方向等分排布的，一旦基准轴偏移，后续所有条纹的分缝都会出现错位，装配时和配套的底座、连接轴就会出现配合间隙。从结构上看，这个球体采用的是8等分双色条纹沿经线对称分布的设计，每一条色块的边界都是沿球面经线延伸的光滑曲面，建模时不能直接用贴图实现色块分界，必须做实体分块或者曲面分割，否则后续做结构强度校核、开模拆分的时候会出现面体重合的错误。

　　实际选型使用的时候，要先确认安装边界：球体底部的连接端需要预留和安装基座配合的止口，止口的直径通常根据球体整体外径调整，常规景观用的这类装饰球，外径多在300mm到1200mm区间，止口深度控制在球体半径的1/8到1/6即可，过深会占用球体内部的走线空间，过浅则安装后抗风载、抗外力碰撞的强度不足。如果是用在游乐设施上，球体表面的条纹分缝处必须做R0.5以上的圆角过渡，不能出现尖锐的拼接棱边，避免使用过程中剐蹭伤人；如果是用在户外美陈，还要考虑球体的壁厚设置，采用滚塑工艺加工时壁厚均匀控制在4-6mm，既可以保证整体结构刚度，不会因为户外温差出现形变，也能控制整体重量，降低安装基座的载荷要求。

　　建模过程中，球面的曲率连续性是核心控制点，不能出现局部面的褶皱或者曲率突变，否则渲染或者实物加工后，表面反光会出现明显的断差，影响外观效果。条纹的等分精度要控制在0.1°以内，8个色块的周向角度差完全一致，这样从任意水平视角观察，条纹的视觉宽度都是均匀对称的，不会出现某一块过宽或者过窄的问题。如果后续需要做内部结构加强，要在球体内部沿赤道面、沿经线方向设置均匀分布的加强筋，加强筋的厚度取壁厚的0.6-0.8倍，避免筋位过厚导致加工时表面出现缩痕，影响外表面的条纹外观平整度。

　　另外要考虑实际使用中的维护需求，球体顶部如果是户外使用，需要预留微小的透气孔，避免内部空气因为温度变化热胀冷缩导致球体变形，透气孔要做隐蔽处理，设置在条纹分缝的位置，不破坏整体外观的完整性。和安装基座连接的位置，要设计可拆卸的连接法兰，法兰上的安装孔采用长圆孔设计，允许安装时有少量的位置调整量，降低现场安装的对位难度。做曲面分割的时候，每一个色块的分割面都要完全贯穿球面，不能出现零厚度的几何边，否则后续导入工程图做拆分加工、或者导出到加工编程软件时会出现识别错误。对于表面的色彩分界，建模时要给每一个分块实体单独分配外观属性，方便后续做工艺拆分的时候，直接提取对应实体做加工编程，不需要二次分割面。

　　从结构受力角度看，这类球体承受的主要载荷是自身重力、户外的风载以及偶尔的外力碰撞，所以建模完成后要做简单的静力学仿真，确认在最大风载工况下，球体表面的最大形变量不超过壁厚的1/10，避免出现永久形变。如果是用在有防爆要求的特殊场景，还要调整球体的壁厚，或者在内部增加金属支撑骨架，骨架的连接端要和底部的安装法兰可靠固定，不能出现骨架和球体内壁脱离的情况。很多新手做这类球形构件建模时，容易忽略分缝线的位置处理，直接把两个色块的面做共边处理，实际加工的时候不管是喷涂分色还是分块拼接，都需要预留0.2-0.3mm的工艺缝，建模时就要把这个工艺缝的位置预留出来，避免后续加工时出现溢色或者拼接错位的问题。
