小户型公寓平面布局CAD设计方案

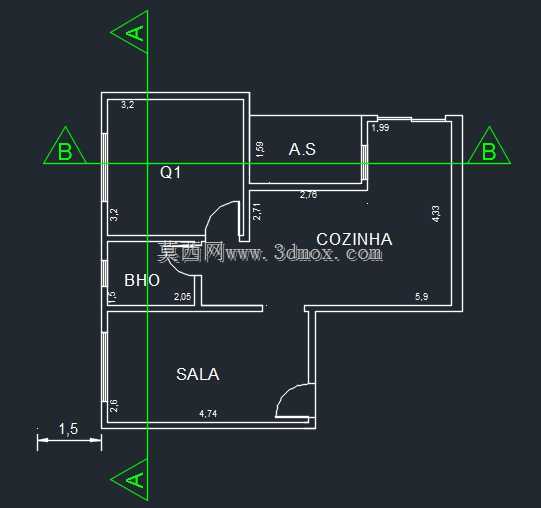

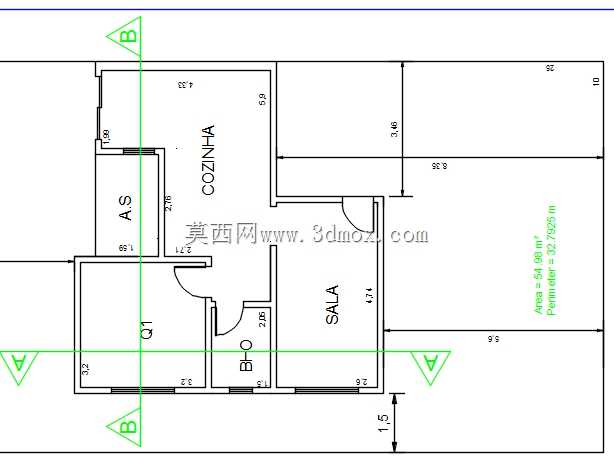

　　这套平面布局方案针对紧凑型城市公寓设计，核心围绕小面积空间的功能复合利用展开，从实际居住场景出发，梳理各功能区的动线衔接与边界划分，解决小户型常见的空间局促、动线交叉问题。首先看整体空间的尺寸边界，横向总面宽控制在6.24米，纵向总进深控制在8.33米，所有墙体的定位尺寸都标注清晰，左侧预留1.5米的外部衔接空间，满足入户过渡、管线布设的基础要求，不会出现墙体贴临外部边界导致的施工余量不足问题。功能区划分上，入户区域衔接SALA公共活动区，也就是日常起居的客厅空间，面宽4.74米，进深2.6米，这个尺寸刚好可以摆放常规三人位沙发加小型茶几，同时预留出通往内部功能区的通行通道，通道宽度保持在0.9米以上，满足日常通行、

　　家具搬运的最小宽度要求，不会出现动线拥堵的情况。紧邻公共活动区的是BHO空间，也就是卫浴功能区，面宽2.05米，进深1.5米，内部可以完整排布洗手台、坐便器、淋浴区三个核心功能模块，湿区与干区通过轻质隔墙做简单分隔，避免洗浴水汽扩散到外部公共区域，同时卫浴区的门朝向内部通道开启，不会占用公共活动区的使用空间，开门动线也不会正对入户区域，兼顾使用隐私。Q1区域作为独立卧室空间，面宽3.2米，进深3.2米，接近正方形的空间形态，摆放1.5米双人床加双床头柜后，还能预留出0.6米宽的衣柜布设空间，卧室门采用向内开启的平开门，开门弧度完全在卧室空间内部，不会挤占外部通道面积。COZINHA也就是厨房区域，面宽2.76米，进深4.23米，

　　采用L型橱柜布局，沿着相邻两堵墙布设操作台面，洗、切、炒的操作动线总长度控制在3.6米左右，符合人体工程学的操作动线长度要求，操作过程中不需要频繁转身长距离移动，同时厨房区域紧邻公共活动区，备餐、传菜的动线极短，日常使用效率很高。A.S区域作为配套服务空间，面宽2.76米，进深1.26米，可以作为生活阳台使用，布设洗衣机、热水器以及储物货架，满足洗衣、晾晒、杂物存储的功能需求，和厨房区域直接连通，管线可以集中布设，减少水电改造的施工量，也方便后期管线维护。整个方案的轴线定位清晰，A、B两个方向的定位轴线贯穿整个平面，所有墙体、门洞的定位都以轴线为基准，施工放线过程中可以直接以轴线为参考，减少尺寸累积误差。

　　门洞的位置设置都经过动线优化，三个主要功能区的门都朝向中间的过渡通道开启，不会出现门与门开启时互相碰撞的问题，所有门洞的宽度都满足常规通行要求，卧室、厨房的门洞宽度0.9米，卫浴区门洞宽度0.8米，符合民用建筑空间的门洞尺寸规范。空间的采光面设置上，左侧外墙对应三个功能区都预留了窗洞位置，每个功能区都有直接对外的采光通风面，不会出现暗室，窗洞的尺寸根据空间面宽做匹配，保证日常自然采光能够覆盖大部分室内区域，减少白天的人工照明能耗。从结构设计角度看，所有墙体都采用横平竖直的排布方式，没有出现异形斜墙，既降低了施工难度，也方便后期家具的摆放，不会出现难以利用的尖角死角空间。各功能区的面积配比经过反复调整，公共活动区占整体套内面积的32%左右，卧室占24%左右，厨房占22%左右，卫浴占8%左右，配套服务空间占14%左右，面积分配完全贴合单身或双人居住的日常使用需求，不会出现某类功能区面积过大浪费、或者面积过小无法满足使用的问题。
