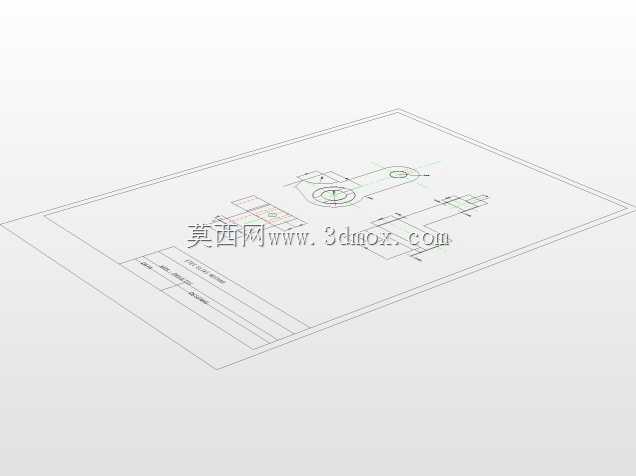

阿拉万卡连接构件结构设计图纸

　　在流体输送管路系统、小型设备支撑结构的现场安装作业中，这类带双环形连接端的弯臂构件常被用于不同走向管路的转接、或是外置部件与主体机架的悬空支撑，替代多段拼接的连接组件减少装配累计误差。从结构形态来看，构件整体为一体化弯臂结构，上下两端均设置带同轴内孔的环形连接座，上端环形座外圆弧半径为23mm，内孔可穿装对应规格的紧固件或是对接小通径管路，下端环形座外圆弧半径为34mm，更大的接触面积可适配更高载荷的连接需求，两个环形座的中心垂直间距为30mm，水平方向的中心偏移量为58mm，弯臂过渡段采用R35的圆弧平滑过渡，避免直角结构带来的应力集中问题，同时在弯臂与下端环形座的衔接处设置R15的圆角过渡，进一步优化受力路径，

　　降低长期受载下的疲劳断裂风险。设计阶段首先要明确两端连接点位的空间相对位置，在确定两个环形座的中心距、垂直落差参数后，优先选择圆弧过渡的臂身结构而非直臂弯折结构，一方面圆弧形态的臂身在承受径向载荷时应力分布更均匀，不会在弯折处出现明显的应力峰值，另一方面圆滑的外轮廓也能避免安装维护过程中剐蹭操作人员或是周边管线。尺寸链校核过程中，需要重点控制两个环形座内孔的同轴度公差，以及环形座端面与臂身的垂直度公差，若内孔同轴度偏差过大，穿装螺栓或是对接管路时会出现强制装配的问题，长期运行下容易产生松动或是密封失效；若端面垂直度不足，连接后会出现局部贴合间隙，导致连接预紧力分布不均，在振动工况下容易出现紧固件松脱。安装边界方面，

　　下端环形座的安装平面需要保证足够的平面度，固定时需按照对角顺序逐步拧紧紧固件，避免单侧受力导致臂身出现微变形，上端环形座对接部件时，需要保证对接件的轴线与上端内孔轴线重合，避免产生额外的偏载力矩。这类构件的应用场景并不局限于管路连接，在小型设备的外置传感器安装支架、操作手柄的连接基座、防护栏的转角连接部位也能看到类似结构的应用，核心作用就是在两个存在空间错位的连接点位之间，提供一体化的刚性连接支撑，相比采用多个标准件拼接的连接方案，一体化结构的装配效率更高，整体刚性更好，也减少了拼接面带来的松动隐患。建模过程中需要注意弯臂部分的壁厚均匀性，若采用铸造工艺加工，壁厚不均会导致冷却过程中出现缩孔、变形等缺陷，

　　若采用型材弯制后焊接环形座的工艺，则需要重点控制焊接部位的焊脚尺寸，避免焊接变形导致两端环形座的位置度超差。实际选型应用时，需要根据实际承受的载荷大小、工况环境选择对应的材质，普通室内无腐蚀环境可选用普通碳钢做表面防锈处理，户外或是有腐蚀介质的环境则需要选用不锈钢或是做表面防腐涂层处理，同时要根据载荷大小核算臂身的截面尺寸，避免在额定载荷下出现过大的挠度变形影响连接精度。
