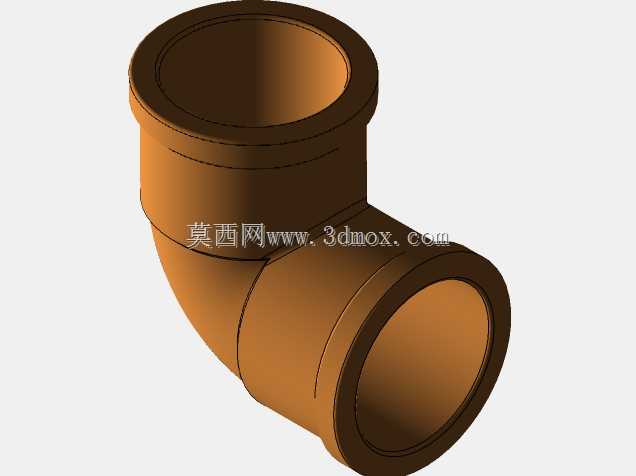

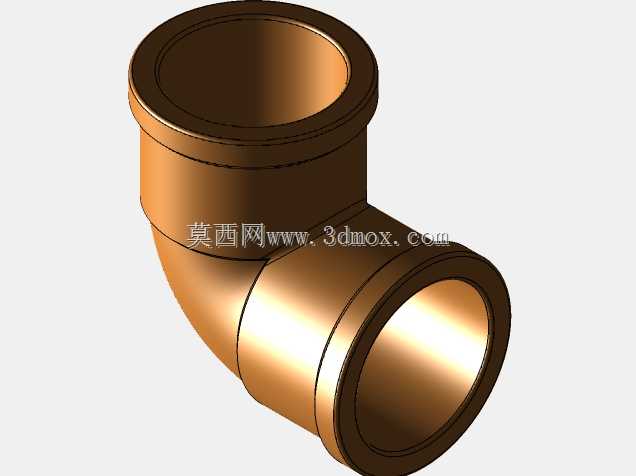

四分之三英寸90度聚氯乙烯弯头结构

　　在民用建筑给排水、家装水路改造、小型农用灌溉管路以及低压化工流体输送场景中，90度弯头是改变管路走向最常用的连接件之一，这款公称尺寸3/4英寸的PVC90度弯头，正是针对低压常温流体输送场景开发的管路转向配件。日常现场布管作业时，经常会遇到墙体转角、设备接口错位、管路需要绕开障碍物的情况，这时候就需要弯头来完成管路方向的平滑切换，相比采用多段直管斜切拼接的方式，一体成型的弯头不存在拼接缝隙带来的泄漏风险，流体在转向过程中的阻力损失也更小，不会出现直角拼接处的涡流滞流区，能有效降低管路堵塞的概率，尤其是在输送带有微小固体杂质的流体时，平滑的弧形流道能让杂质顺利通过，不会在转角处沉积。从结构设计来看，这款弯头采用等径90度转弯结构，

　　两端均为标准PVC承插接口，接口内径与同规格PVC硬管外径匹配，安装时只需在管材外壁和承口内壁均匀涂抹专用PVC粘接剂，插入后静置待粘接剂固化即可完成密封连接，不需要额外加装密封垫片，也不需要螺纹攻丝作业，现场安装效率比金属螺纹弯头高出数倍，非常适合批量布管的施工场景。弯头的转弯半径经过优化，既没有采用过小的转弯半径导致流体阻力陡增，也没有因为转弯半径过大造成安装占用空间过多，在常规家装墙面布管时，这个尺寸的弯头贴墙安装后突出墙面的距离刚好控制在常规抹灰层加瓷砖厚度的覆盖范围内，不会出现管件突出墙面导致后期瓷砖铺贴不平的问题。两端承口的深度做了针对性设计，足够的插接深度能保证管材插入后不会因为管路轻微晃动、

　　温度变化带来的热胀冷缩出现拔脱泄漏，承口内部的止退台阶能精准控制管材插入深度，避免施工时管材插入过深顶到弯头转弯处造成流道截面缩小，也能防止插入深度不足导致粘接面积不够影响连接强度。弯头的壁厚设计兼顾了结构强度和材料成本，整体壁厚均匀，没有出现局部过薄导致承压不足的问题，也没有局部过厚造成材料浪费、粘接时粘接剂固化不完全的隐患，在常规0.6MPa工作压力下，完全能满足民用给排水、低压灌溉的使用要求，即使遇到短时的水锤冲击，均匀的壁厚结构也能分散应力，不会出现应力集中导致的管件开裂。从安装边界来看，这款弯头的整体外轮廓尺寸紧凑，两个承口的轴线相互垂直且处于同一平面，安装时不需要额外预留扭转调整的空间，两个接口的中心距经过精准控制，

　　和同规格的其他PVC管件、阀门配合时，管路的累计安装误差能控制在很小的范围内，长距离布管时不会出现因为单个管件尺寸偏差导致最后管路无法对接的问题。在实际选型使用时，需要注意这款弯头仅适用于输送常温流体，不能用于高温热水管路或者输送对聚氯乙烯有腐蚀作用的有机溶剂，安装时粘接面的清洁处理直接影响连接密封性，需要将管材插入端的毛刺、油污清理干净后再涂胶插接，固化期间不能晃动管路避免粘接层出现缝隙。在三维建模过程中，这类管件的建模重点在于承口与直管的配合公差、转弯流道的平滑过渡、壁厚的均匀性控制，建模时需要先确定两端接口的轴线位置，绘制中心弧线作为流道的引导线，再通过扫掠命令生成流道实体和外壁实体，抽壳时要注意控制两端承口位置的壁厚差，最后添加承口内部的止退台阶和端部的倒角，端部倒角是为了安装时方便管材插入，也能避免管材插入时刮掉承口内壁的粘接剂影响粘接效果。很多新手建模时容易忽略承口与管材的配合间隙，把承口内径做的和管材外径一样大，导致实际安装时管材根本插不进去，或者间隙过大导致粘接剂填充不足出现泄漏，合理的配合间隙是保证安装顺畅和密封可靠的关键，同时转弯处的外壁圆角处理也很重要，直角过渡的外壁在受到外力冲击时很容易出现开裂，圆弧过渡的外壁能更好的分散外力，提升管件的抗冲击性能。
