400瓦互补式功率放大器电路板结构设计

　　在专业音频扩声、工业信号驱动这类需要稳定功率输出的场景里，功率放大电路板的走线布局直接决定了整机的工作稳定性、信号保真度与长期运行可靠性，这款400瓦互补式功率放大电路板的结构设计，完全围绕大功率工况下的实际使用需求展开。从实际应用场景来看，这类400瓦功率等级的放大电路，既可以搭载在中小型专业演出的主动式扩声音箱内，也能用于工业场景下的大功率信号驱动单元，或是家用高保真音响系统的后级放大模块，覆盖从民用音频到工业信号驱动的多类使用需求，不同场景下对电路板的载流能力、抗干扰性能、散热适配性都有明确的硬性要求。

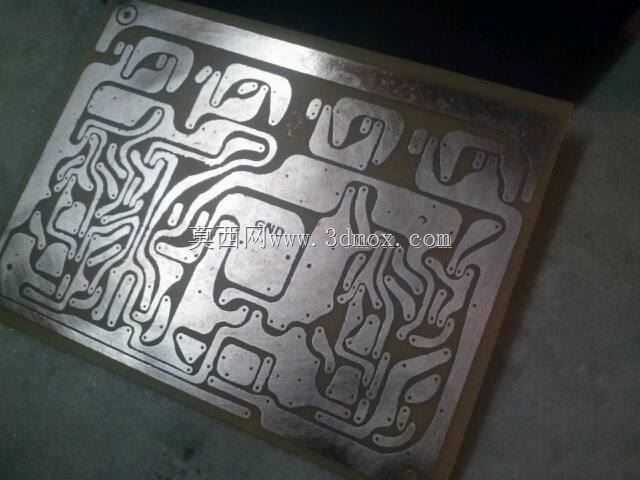

　　设计过程中首先要解决的是大电流通路的载流问题，400瓦输出功率下，功率输出级的瞬时电流可以达到十安级别，因此电路板上的功率走线采用了加宽覆铜的设计思路，从图中可以看到大电流通路的覆铜宽度远大于信号走线，同时在功率管安装位置预留了足够的覆铜接触面积，既可以降低走线电阻减少无用功率损耗，也能通过覆铜面辅助功率器件散热，避免局部电流密度过高导致的走线发热、焊盘脱落等长期运行故障。信号通路的走线则完全遵循小信号抗干扰的设计原则，输入级的小信号走线尽可能缩短，同时远离电源供电与功率输出的大电流走线，避免大电流交变磁场对小信号产生串扰，降低整机的底噪水平，提升信号还原度。

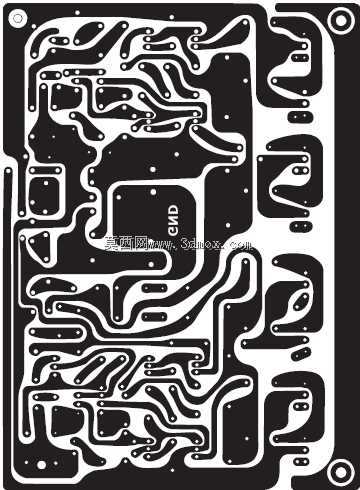

　　互补式推挽输出的电路结构决定了上下两个功率臂的走线必须保持对称，从图中的走线布局可以看到，正负半周的功率通路长度、覆铜宽度完全一致，这种对称设计可以保证正负半周信号的传输阻抗完全匹配，避免出现信号交越失真、相位偏移的问题，这也是互补式功放电路板设计的核心要点之一。电源部分的走线则采用了独立的供电回路设计，整流滤波后的供电线路直接连接到功率输出级的供电引脚，避免功率级的大电流波动通过电源线路串扰到前级放大电路，同时在前置放大电路的供电端预留了去耦电容的安装位置，进一步滤除电源线路上的杂波干扰。

　　从安装边界来看，这款电路板采用矩形板型设计，板边预留了统一规格的安装固定孔位，孔位间距符合常规功放机箱的内部安装尺寸标准，可以直接适配市面上多数同功率等级的通用功放机箱，不需要额外做安装位的改装。功率器件的安装位置全部布置在电路板靠近板边的一侧，安装后可以直接贴合机箱内部的散热鳍片，不需要额外加长引脚或是转接安装板，降低组装工序的复杂度。信号输入、功率输出、电源接入的外接端子全部布置在电路板的同一侧边，方便机箱外部接口的接线作业，同时避免接线跨接在电路板上方干扰内部线路。

　　在结构细节处理上，所有走线的转角都采用了圆弧过渡设计，避免直角转角处的信号反射与电流集中问题，尤其是高频信号通路下，直角走线的阻抗突变会对信号完整性产生明显影响，圆弧过渡可以有效降低这类影响。焊盘的设计也根据不同器件的功率等级做了区分，大功率器件的焊盘加大了覆铜连接面积，同时做了泪滴处理，提升焊盘的机械强度，避免组装或是长期震动下出现焊盘脱落的问题。不同功能区域的电路之间预留了足够的安全间距，高压供电区域与信号区域的间距满足电气安全规范要求，避免出现高压打火、爬电的安全隐患。

　　实际组装使用时，这款电路板可以直接搭配对应功率的环形变压器、滤波电容组与散热组件组成完整的后级功放，不需要额外对电路板做二次加工，所有器件的封装尺寸都匹配常规通用的电子元器件规格，采购替换十分方便。针对长时间大功率输出的工况，电路板的覆铜厚度选用了加厚规格，进一步提升载流能力与散热性能，即使在满功率连续输出的状态下，电路板的走线温升也能控制在安全范围内，不会因为长期高温导致覆铜脱落、基板变形的问题。
