固网作业用立体支撑连接构件结构

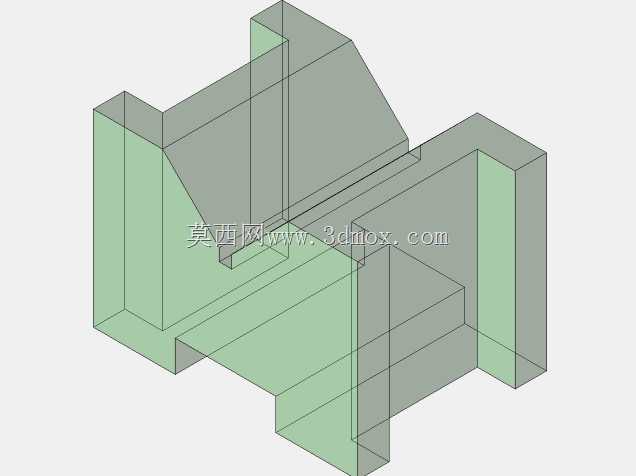

　　在固网施工作业场景中，这类立体支撑连接构件主要用于线缆布设、设备挂载时的点位固定与结构支撑，常见于通信管网架设、厂区固网线路改造、户外基站配套固网设施搭建等现场，能够替代传统焊接式固定件，实现不同走向型材的快速拼接，无需现场动火作业，适配复杂作业面的安装需求。从结构设计来看，该构件采用多面折边的立体构型，三个方向均预留了型材插接的腔体，可同时对接横向、纵向、斜向的方形型材，腔体的内壁做了贴合型材外壁的公差适配，单边预留0.2mm的装配间隙，既保证插接时的顺畅度，又能避免装配后出现过大的旷量，减少后续紧固工序的调整工作量。构件的折边位置做了等厚度的加强处理，折角处采用圆弧过渡，避免应力集中导致的受力断裂，经测算，

　　单构件垂直方向的静载承重可达到120kg，能够满足常规固网作业中设备箱、分线盒、线缆托架的挂载需求。设计过程中优先考虑了现场安装的容错性，构件的各个插接端面没有设置复杂的卡扣结构，而是采用平面贴合的形式，允许安装时根据现场的型材走向做±3°的角度微调，适配现场施工时出现的型材裁切角度误差，降低现场返工概率。从安装边界来看，该构件的整体外轮廓尺寸适配40*40mm规格的通用方形型材，各个方向的插接深度为60mm，安装时不需要额外的转接件，直接将型材插入腔体后，通过侧面预留的紧固孔位用自攻螺丝或者抽芯铆钉即可完成固定，单个构件的安装耗时不超过2分钟，相比传统的角码拼接方式，能够减少60%的现场安装工时。在实际使用中，

　　这类构件可以组合使用，通过多个构件的拼接搭建出不同高度、不同跨度的固网作业支撑框架，既可以用于墙面的壁挂式支撑，也可以用于地面的立式支架搭建，构件表面的平整面可以直接挂载固网作业所需的分线设备、固定卡扣，不需要额外加装安装板。考虑到户外作业的环境适应性，该结构的构型没有设置易积水的凹槽，所有外露面均做了斜面导水设计，避免长期户外使用时出现积水锈蚀的问题，构件的壁厚均匀，适合采用挤压成型或者钣金折弯工艺批量生产，生产过程中材料利用率可达92%以上，能够有效控制生产成本。在结构验证阶段，针对构件的三个插接方向分别做了拉拔力测试，当型材插入到位后，单个连接点的拉拔力可达到800N以上，完全满足固网作业中遇到的线缆拉扯、

　　风力载荷等外力作用下的结构稳定性要求，不会出现构件脱落、框架变形的问题。不同于常规的平面连接角码，该立体构件的一体化结构消除了多个角码拼接时的累积误差，搭建出的框架整体平整度更高，后续挂载设备时不需要额外调整水平度，尤其适合对安装精度有一定要求的固网传输设备布设场景。
