蚂蚁形嵌合对接拼接机械接头结构

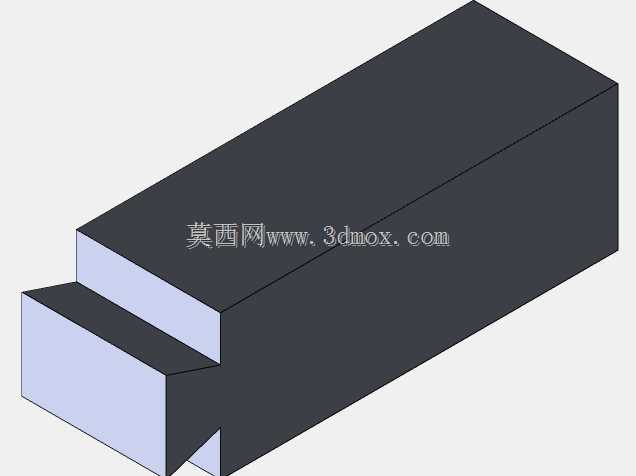

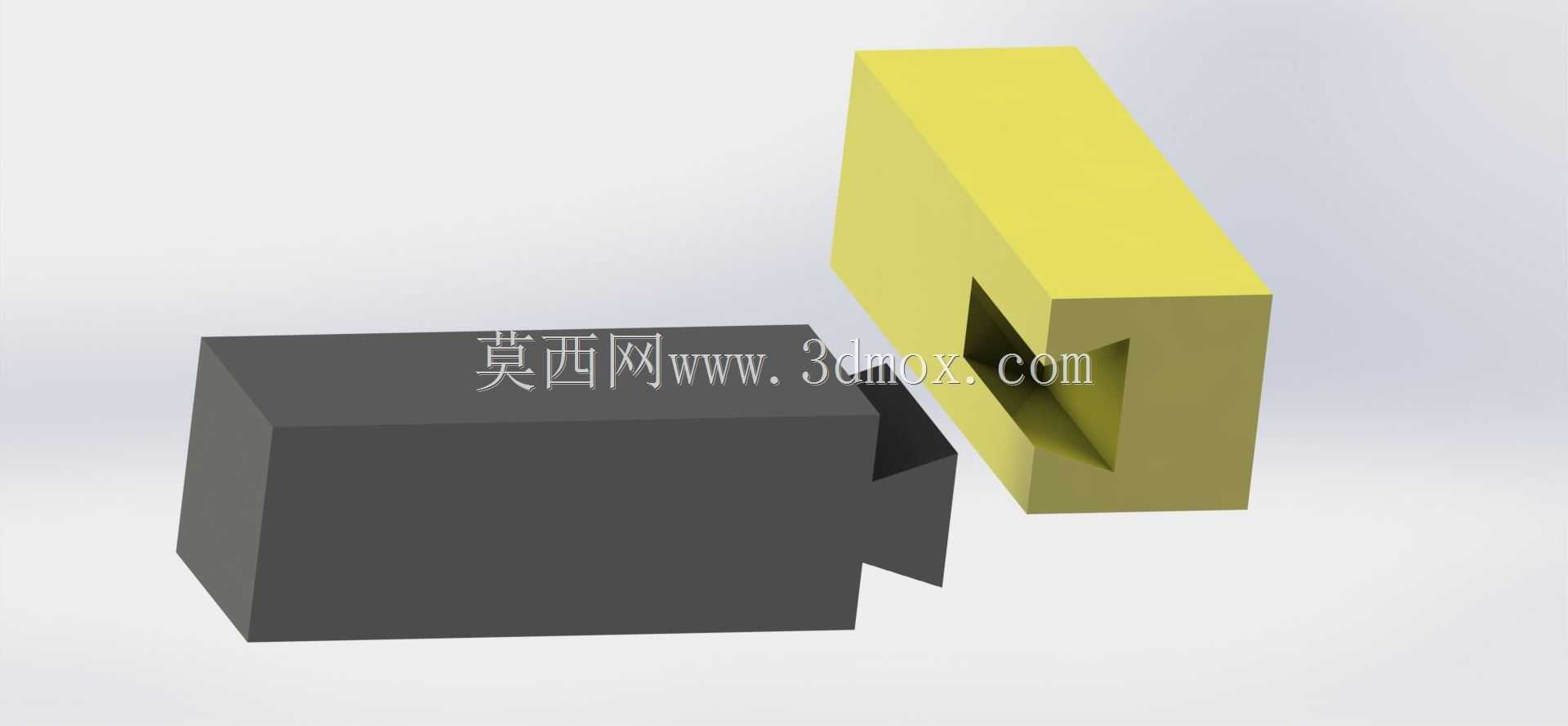

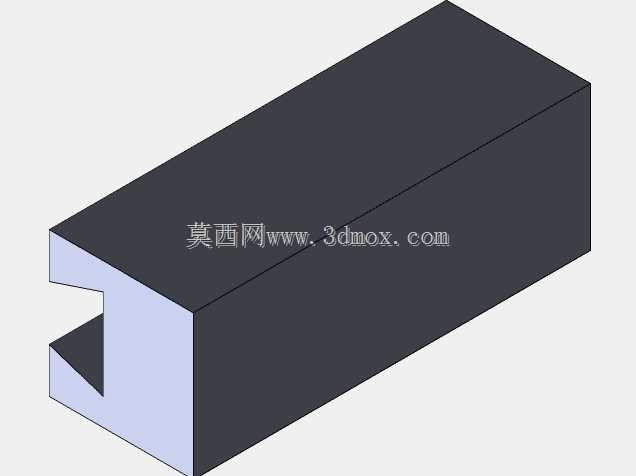

　　这类嵌合式对接接头在轻工装配线、小型模块化治具组立场景中应用十分广泛，区别于传统螺纹、卡扣连接结构，它依靠公母端的型面过盈配合实现无紧固件快速拼接，在需要频繁拆装调整的工位治具、模块化物料承载架的拼接作业中，能省去拧紧紧固件、对位找正的冗余步骤，单次对接耗时可压缩至两秒内，适配小批量多品种生产的快速换型需求。从结构功能来看，公端的凸块与母端的凹槽采用了非对称的蚂蚁形咬合轮廓，这种轮廓设计并非单纯做造型差异化，而是刻意规避了对称型面容易出现的插反、错装问题，操作人员无需刻意核对对位标记，靠手感就能完成正确方向的插接，同时咬合面的斜度设计预留了0.02mm的装配间隙，既不会因为加工公差导致插接卡滞，也能在拼接完成后限制三个轴向的窜动，

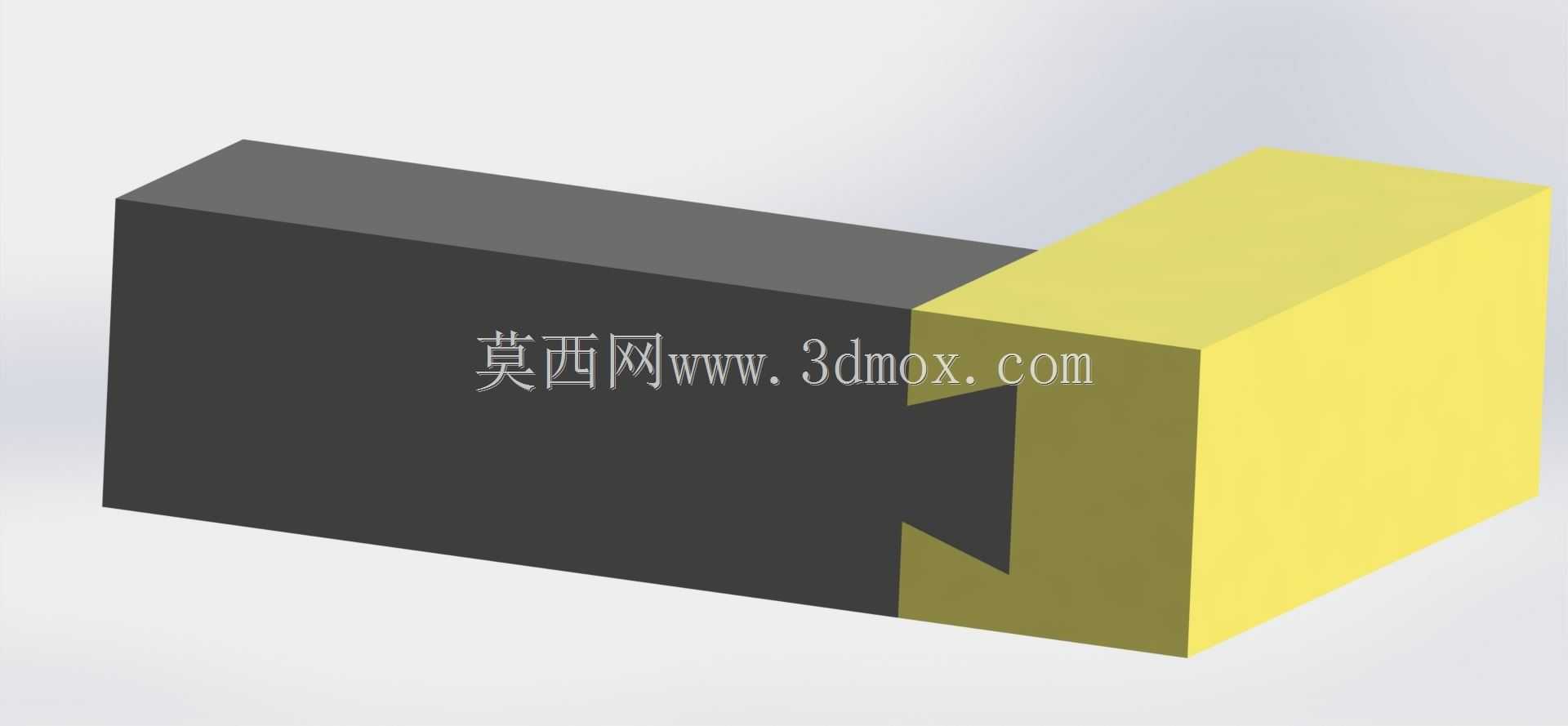

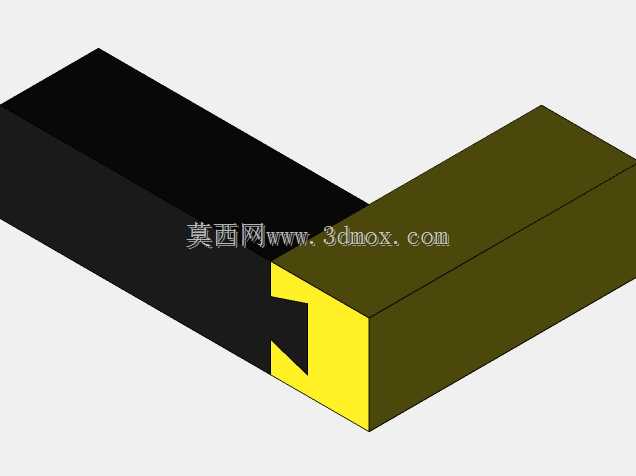

　　配合面的接触面积经过测算，能承受常规工位治具承载的15kg以内静载荷，不会出现拼接后松脱、错位的问题。设计这类接头的时候，最先要敲定的是安装边界尺寸，母端的方块基体厚度要匹配常用的15mm、20mm工业铝型材的安装面宽度，不需要额外加装转接板就能直接通过侧面沉头孔固定在型材端面，公端的凸块伸出长度控制在12mm，嵌合后公母端的拼接缝隙不超过0.1mm，不会因为拼接缝隙过大导致积尘、残留加工碎屑，日常维护时只需要用压缩空气吹扫就能清理配合面的杂物。很多设计人员做这类嵌合结构时容易忽略拔脱力的匹配，这款接头的咬合深度做了6mm的设计，配合面的粗糙度控制在Ra1.6，既不会因为配合过紧导致拆卸时需要借助工具撬动，

　　也不会因为配合过松在搬运拼接组件时出现自行脱开的问题，在人工频繁拆装的使用场景下，反复插拔五千次后配合面的磨损量不会超过0.01mm，依然能保持稳定的嵌合精度。从实际使用场景延伸来看，这类接头除了用于治具框架拼接，还能适配小型自动化设备的防护挡板快速装拆，设备维护时不需要拧下多颗固定螺丝，直接沿轴向拔出挡板就能暴露设备内部维护区域，维护完成后对准嵌合槽推到位就能完成挡板固定，相比传统螺丝固定的方式，能大幅缩短日常维护的停机时间。外形设计上采用方块式基体，没有多余的外凸结构，安装完成后不会在型材框架外侧形成突出的磕碰棱角，能避免车间作业人员过往时被剐蹭，同时方块基体的六个面都预留了标准安装孔位，可以根据实际安装需求选择不同的固定面，

　　不需要针对不同安装方向重新设计接头结构，能大幅减少非标设计的重复工作量。做三维建模的时候，这类嵌合结构要重点校验公母端的干涉情况，尤其是斜向咬合面的拔模角度，要预留足够的加工退刀空间，如果是采用机加工方式生产，咬合面的加工走刀路径要顺着插接方向设置，避免加工刀痕方向与插接方向垂直导致插接时出现卡滞感，如果是采用注塑工艺生产，还要在配合面预留0.03mm的脱模斜度，避免注塑件脱模后出现形变导致配合精度下降。在安装边界的考量上，接头的整体外轮廓尺寸控制在30mm×20mm×20mm区间，不会占用过多的安装空间，在紧凑的小型治具布局中也能灵活布置，不会因为接头尺寸过大导致相邻组件出现安装干涉，同时基体的边角都做了R1的圆角处理，去除加工后的锐边，避免装配作业时划伤操作人员的手部。
