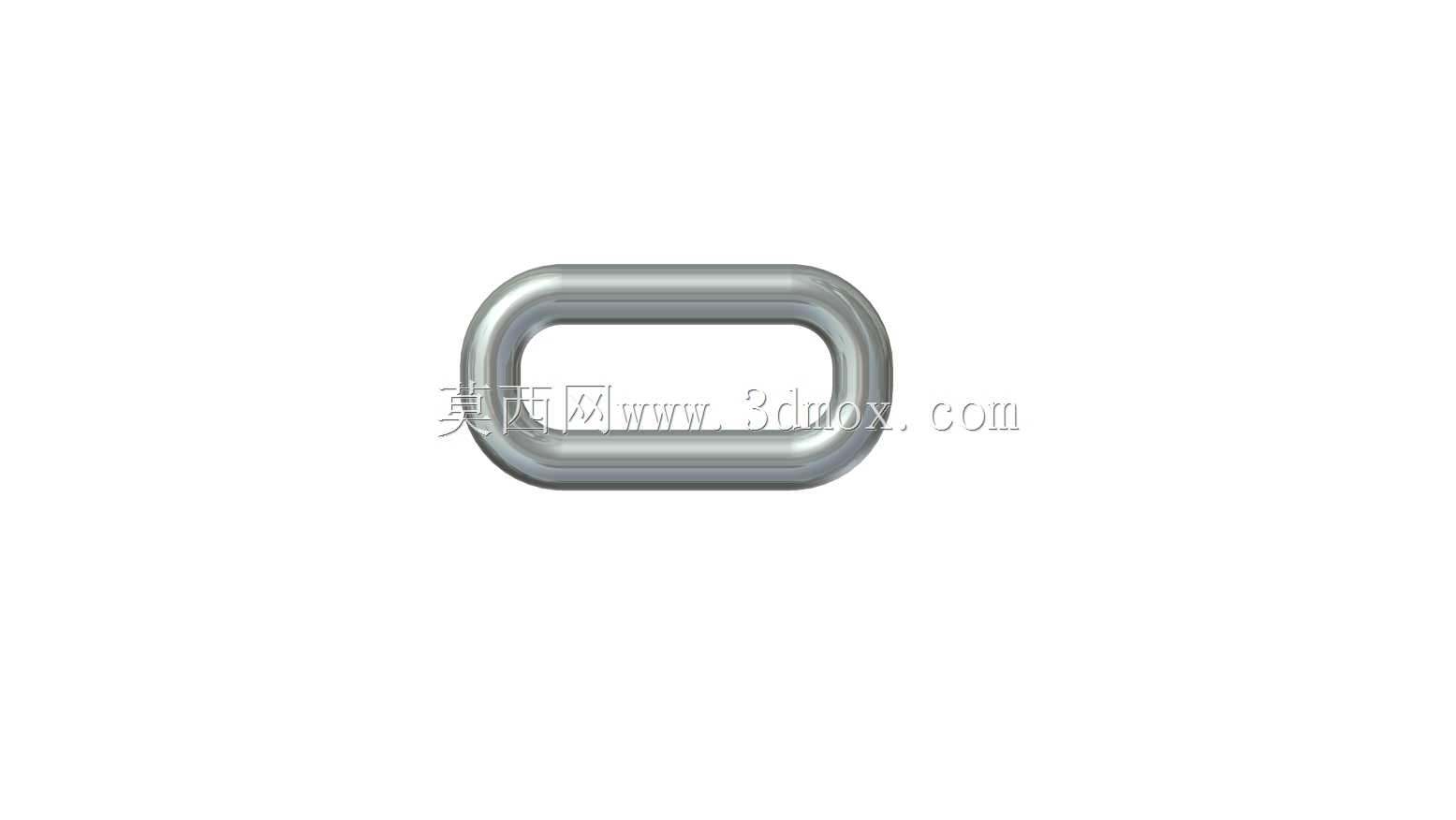

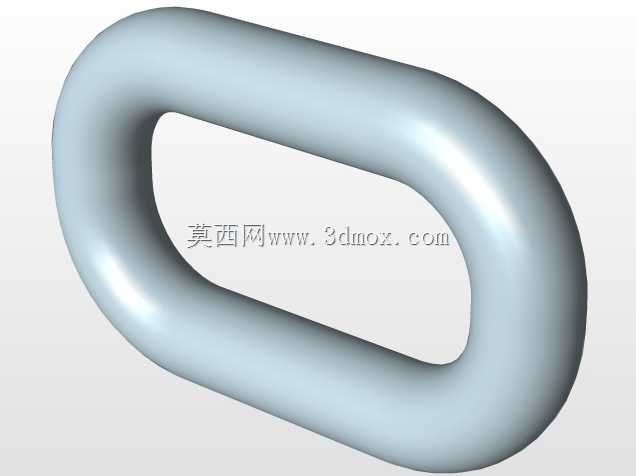

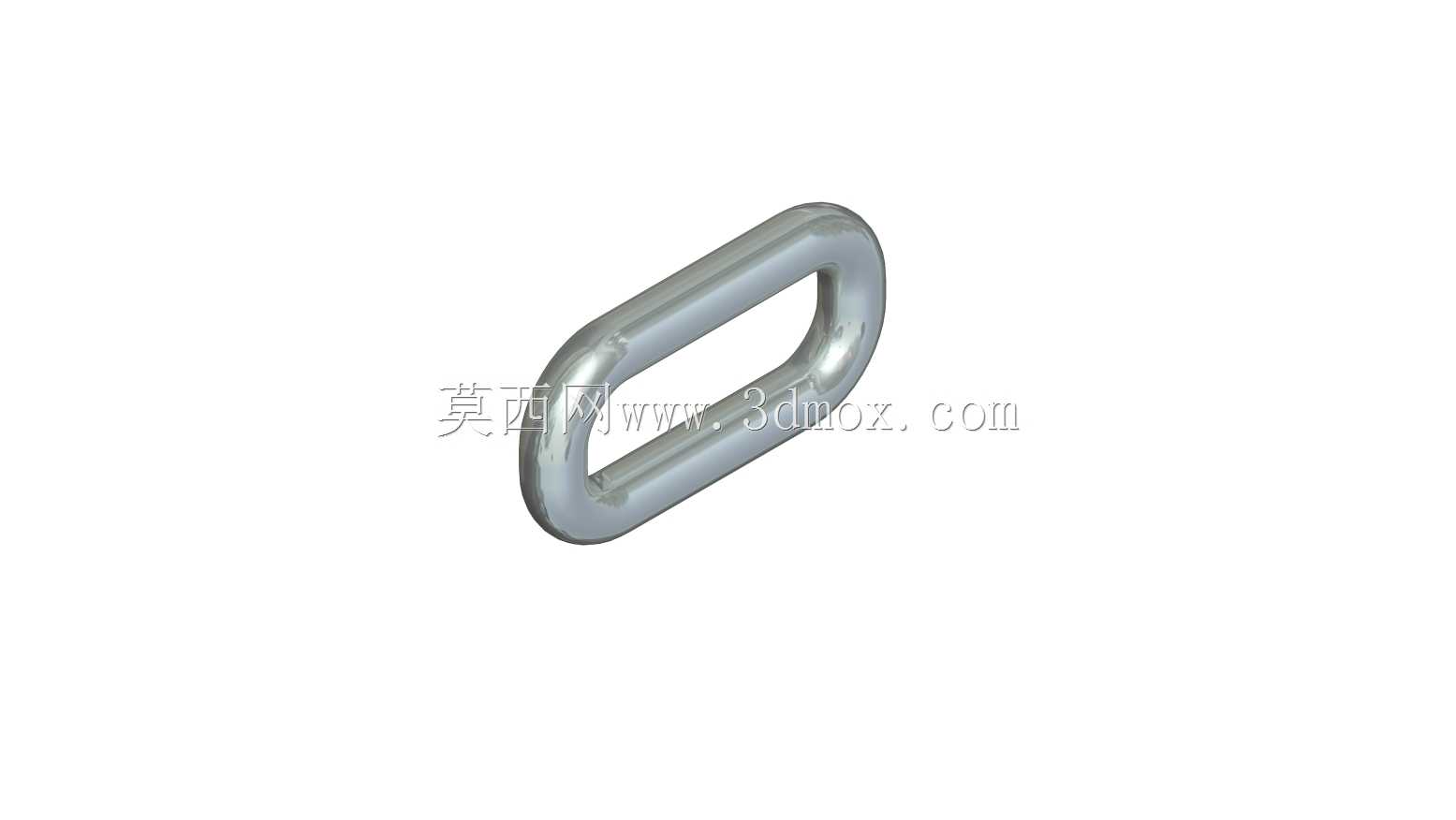

标准长圆形起重连接链环三维结构

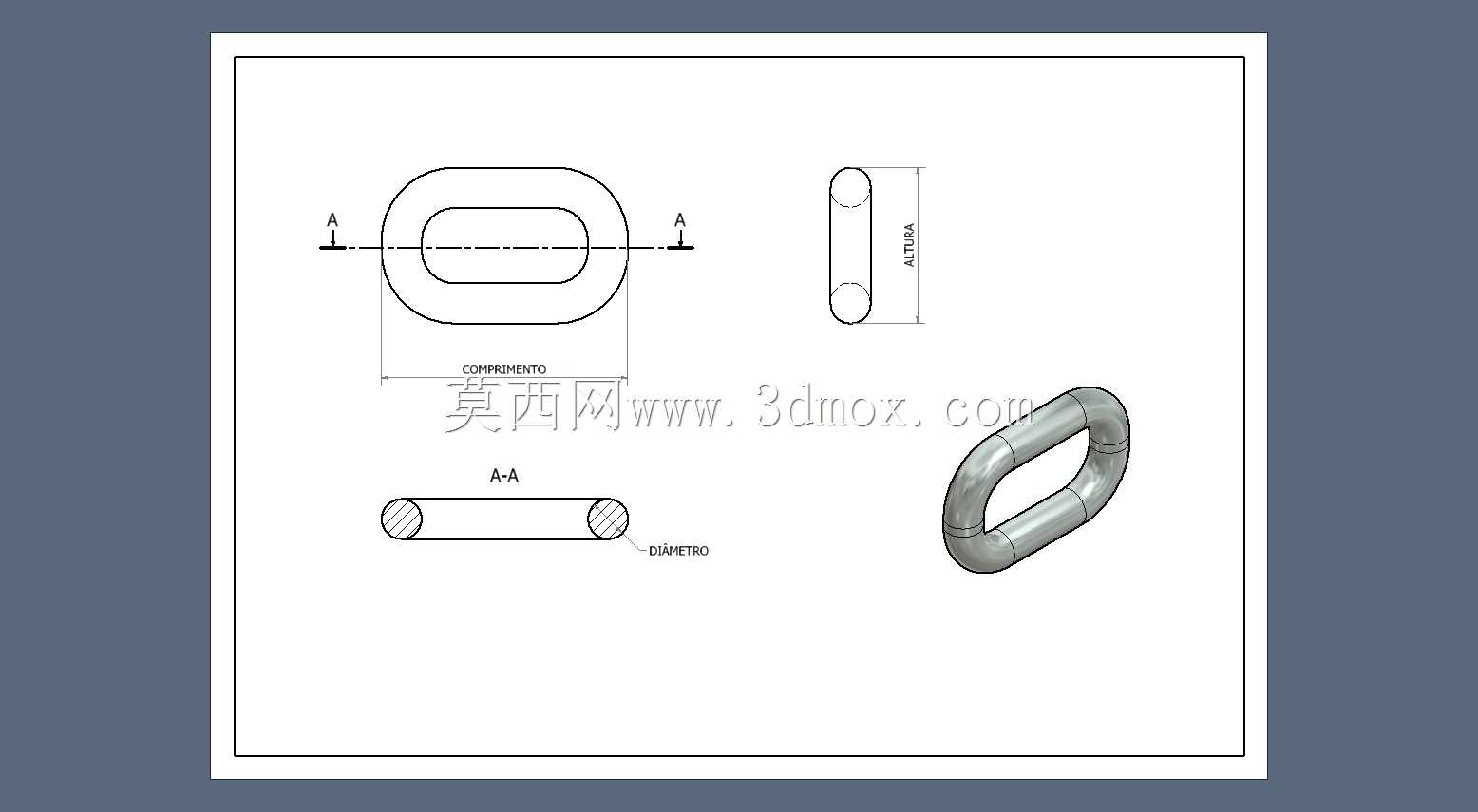

　　在起重吊装、物料输送、船舶系泊、矿山牵引这类重载作业场景里，链环是索具系统里承担载荷传递的核心基础构件，看似结构简单的环形零件，直接决定整套索具的承重安全阈值，设计阶段的每一处尺寸细节都要匹配实际受力工况。这款长圆形连接链环的结构设计，没有采用常规圆形链环的等曲率轮廓，而是将直段与圆弧段做了平滑过渡，这种结构首先适配了扁平吊装带、卸扣侧耳这类接触面为平面的配套件，避免圆形链环与平面配件接触时出现线接触应力集中的问题，直段部分可以和配套连接件的贴合面形成更大的接触面积，降低局部压应力，减少长期重载下接触面的压溃变形风险。从结构剖视来看，链环的截面为正圆形，这种截面设计在承受拉伸载荷时，应力分布沿环向的均匀性更好，

　　不会出现矩形截面棱角处的应力突变，圆弧过渡段的曲率半径经过匹配计算，当链环承受轴向拉力时，两个圆弧段的弯曲应力与拉应力叠加值控制在材料许用应力范围内，不会在圆弧与直段的衔接位置出现应力峰值点。实际应用中，这类链环既可以作为单节连接环搭配卸扣、吊环使用，也可以多节串联组成起重链条，用于手拉葫芦、电动葫芦的起升机构，或者作为矿山刮板输送机的牵引链条单元，在港口码头的集装箱系固、重型设备移位的牵引索具里也能看到这类结构的应用。设计时需要重点控制的尺寸边界包括链环的内长、内宽尺寸，内宽尺寸要匹配配套卸扣的销轴直径或者吊装带的厚度，保证连接件可以顺畅穿入同时不会有过大的旷量，避免作业过程中连接件与链环之间出现冲击载荷；

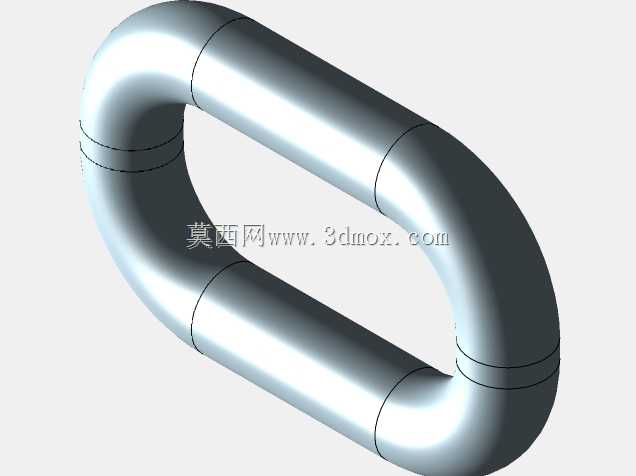

　　内长尺寸则要考虑相邻链环的转动角度，保证多环串联时相邻链环可以在平面内自由转动，不会出现卡滞导致的附加弯矩。链环的杆部直径直接决定额定载荷，直径选取要结合作业场景的安全系数要求，起重类应用一般取4倍以上安全系数，也就是破断载荷不低于额定工作载荷的4倍，对应材料一般选用高强度合金结构钢，模锻成型后做调质处理，保证表面硬度与芯部韧性的匹配，避免重载下出现脆断或者过度塑性变形。从建模逻辑来看，这类链环的三维建模不需要复杂的曲面构建，核心是做好过渡位置的曲率连续性，扫描路径的直段与圆弧段要做相切约束，扫描截面沿路径全程保持法向垂直，避免出现截面扭曲导致的实体壁厚不均，建模完成后可以通过有限元仿真做静力学校核，

　　在链环的两个直段施加反向拉伸载荷，查看圆弧段的应力分布，调整圆弧曲率半径直到应力分布均匀，没有明显的应力集中区域。实际生产中这类链环成型后还要做拉力测试、探伤检测，表面做防腐处理适应户外、井下这类潮湿腐蚀工况，安装时要注意链环的受力方向，尽量让载荷沿链环长轴方向施加，避免侧向受载导致链环出现非正常变形，日常巡检时要重点检查直段与圆弧衔接位置的磨损、裂纹情况，当截面磨损量超过原直径的10%时就要做报废更换，避免承重过程中出现断裂风险。
