钢制多槽传动皮带轮结构设计

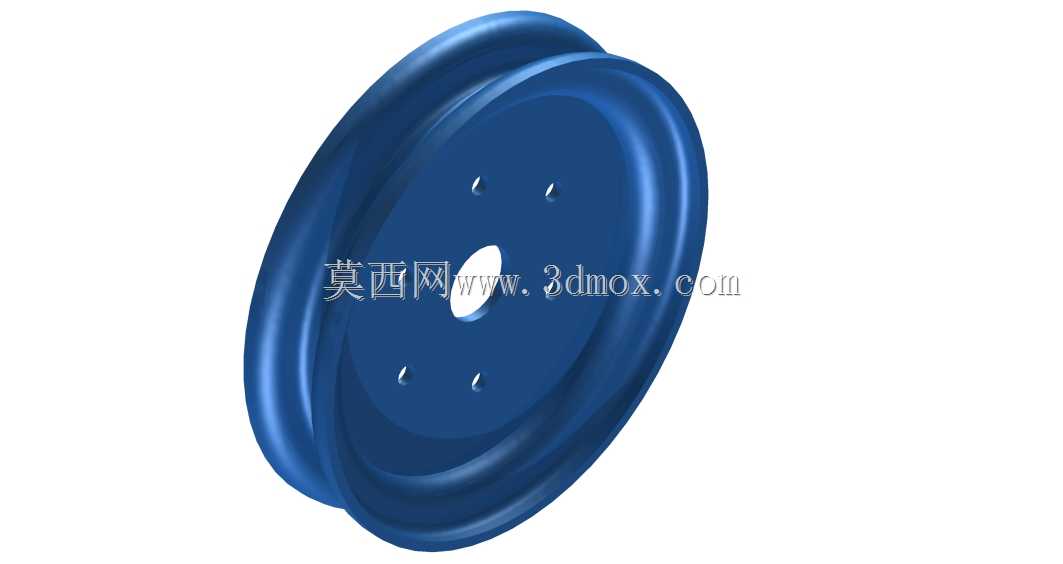

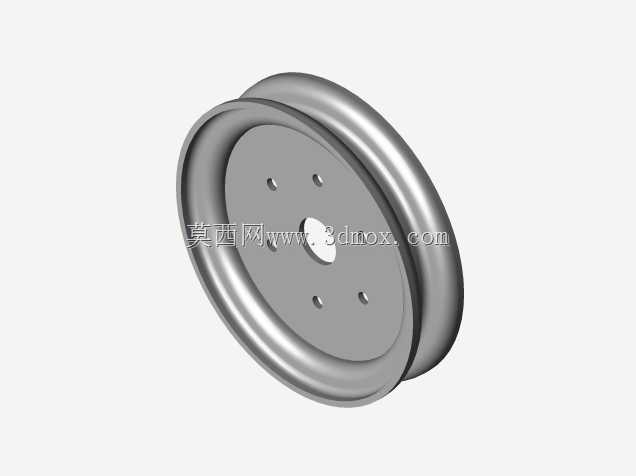

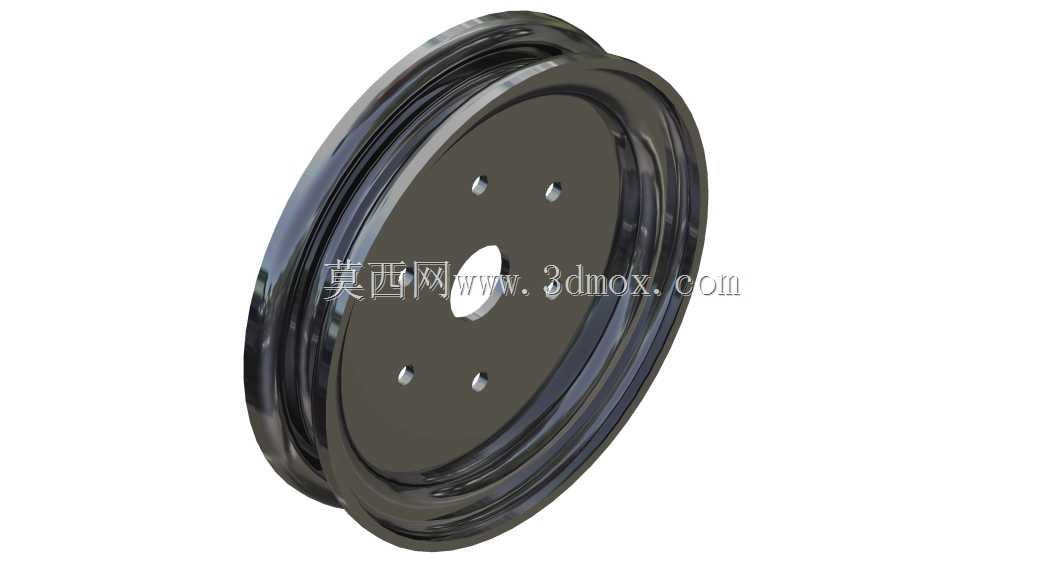

　　在常规工业传动场景中，带传动凭借缓冲吸振、过载打滑保护核心动力部件的特性，在中小功率传动链路里始终占据稳定的应用份额，这款多槽钢制皮带轮，正是针对中载平稳传动需求开发的配套轮体结构。从实际安装边界来看，轮体中心设置的基准安装孔适配常规伸出轴径的电机或减速器输出端，孔周均匀分布的四个螺栓过孔，可配合端面压盖实现轮体与轴端的刚性锁止，避免正反转切换或负载波动时出现轮体周向窜动，安装时需保证轮体端面与轴肩的贴合度控制在0.02mm以内，防止带轮偏斜导致皮带单边磨损加剧。轮缘部分的多道V型槽结构，是匹配对应规格窄V带的核心配合面，槽型角度、槽深以及槽间间距均严格遵循通用带轮设计规范，槽面加工粗糙度控制在Ra1.6以下，

　　既可以减少皮带运行时的摩擦损耗，也能避免槽面毛刺刮伤皮带帘布层，延长传动带的实际使用寿命。轮辐部分采用整体式实心辐板设计，相较于辐条式结构，实心辐板在中载工况下的抗扭变形能力更强，高速运转时的动平衡表现更稳定，不需要额外做过多的去重处理就能满足G6.3级的动平衡要求，适配1500-3000rpm的常规传动转速区间。从设计思路层面，这款带轮没有采用分体式拼接结构，整体选用45号钢模锻成型后经车削加工完成，材料本身的综合力学性能可以满足持续传动的强度需求，轮缘表面做发黑处理，在车间常规湿度环境下可以起到基础防锈作用，不需要额外做涂装处理就能适配多数开式传动的安装场景。实际选型应用时，需要注意轮体的轴向安装尺寸要匹配传动链路的中心距要求，

　　保证多根皮带同时嵌入槽内时，皮带的张紧度偏差不超过5%，避免单根皮带过载提前失效；同时轮体的径向跳动量要控制在0.1mm以内，防止运转过程中出现皮带周期性抖动，影响整个传动系统的平稳性。在农业机械、小型输送设备、普通机床辅机传动等场景中，这类结构的皮带轮可以直接替换同规格的铸铁带轮，钢制基体的抗冲击性能更优，在有瞬时冲击负载的工况下不会出现轮缘碎裂的问题，日常维护只需要定期检查皮带张紧度和槽面磨损情况即可，不需要对轮体本身做额外的养护。设计建模过程中，轮体各部分的过渡圆角都做了圆滑处理，避免应力集中导致的辐板开裂问题，安装孔与螺栓过孔的位置度公差严格控制，保证安装时螺栓可以顺利穿入，不会出现别劲导致的轮体安装偏斜。
