乘用车铝合金辐条式轮毂结构设计

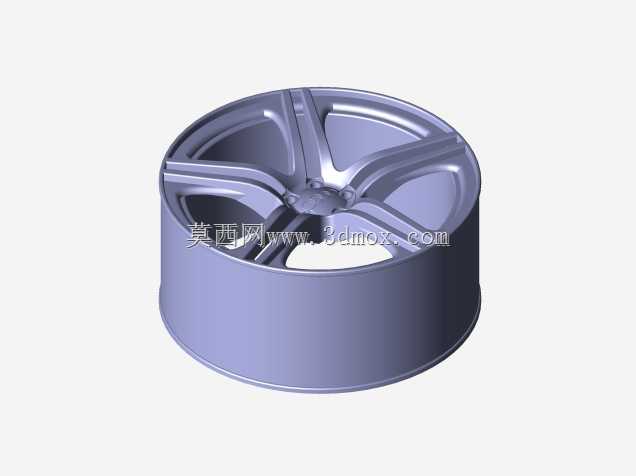

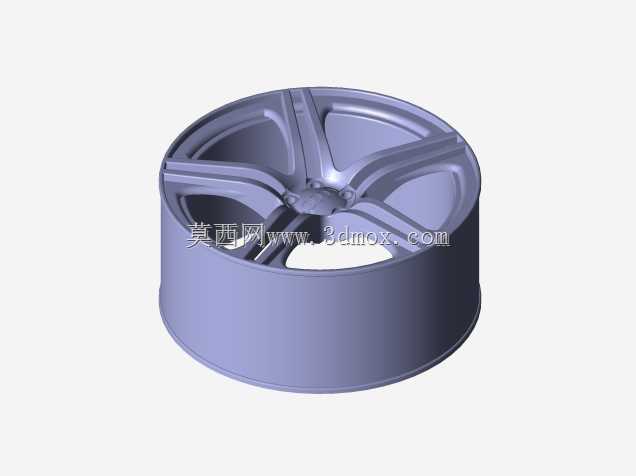

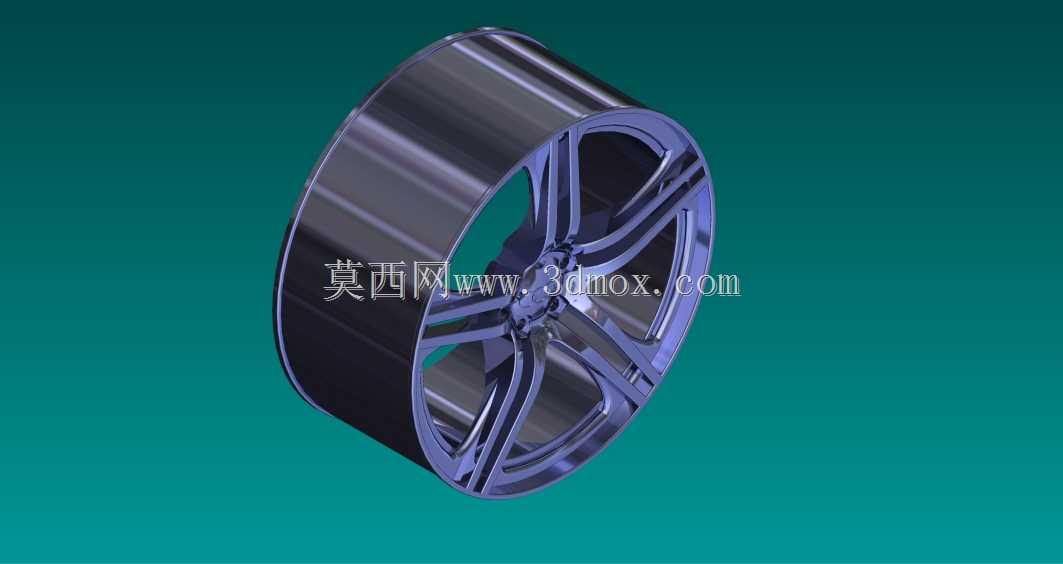

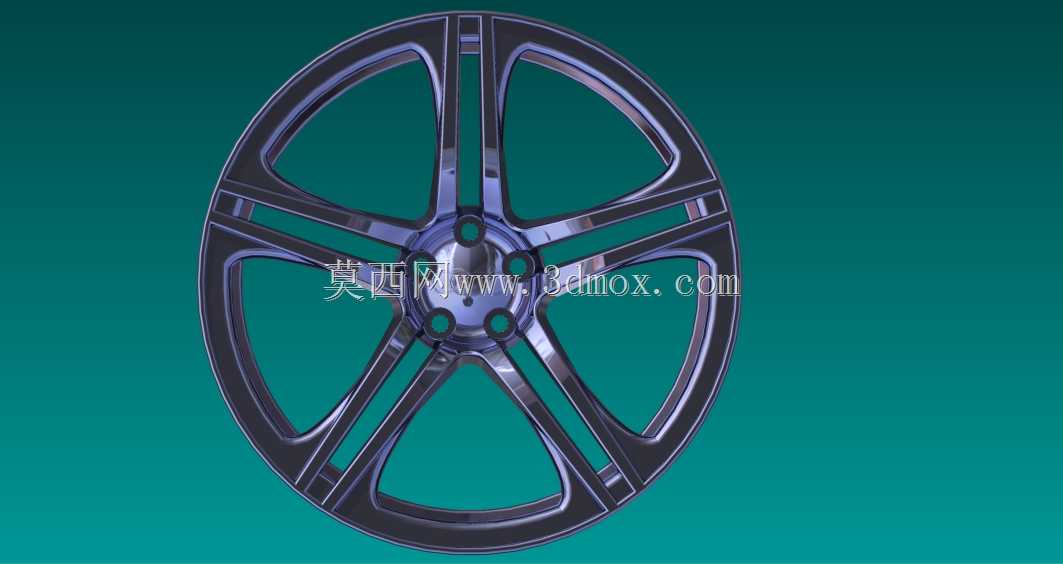

　　日常做底盘行走部件建模时，轮毂这类件看似是外观覆盖属性的行走件，实则每一处曲面、每一个安装孔位都直接关联行驶安全与整车动态表现。这次做的这款五组双辐条铝合金轮毂，首先要卡准的就是和转向节对接的安装边界，中心定位孔的公差带必须和轴头的配合精度匹配，PCD节圆上的五个螺栓孔位置度要控制在合理范围内，避免装车后出现轮圈偏摆、动平衡超差的问题。很多新手做轮毂建模时容易把注意力全放在辐条的外观曲面上，忽略了轮辋部分和轮胎匹配的胎圈座结构，实际上胎圈座的角度、轮缘的高度、气门嘴的安装位开孔位置，都是要严格匹配对应规格轮胎的安装要求的，一旦这些尺寸出现偏差，哪怕辐条造型做的再精致，也没法完成实车装配。

　　从实际应用场景来看，这类铝合金轮毂主要适配家用紧凑型乘用车，替换原厂钢制轮毂或者做售后改装使用，相比传统钢制轮圈，铝合金材质的导热性更好，长距离制动时能更快把刹车系统产生的热量传导出去，降低制动系统热衰减的概率，同时轻量化的特性能有效降低簧下质量，对提升悬挂响应速度、改善整车操控质感都有实际作用。设计辐条结构的时候，不能只追求视觉上的纤细运动感，要通过有限元仿真模拟不同工况下的受力状态：比如过减速带时的垂直冲击、紧急制动时的扭矩传递、高速过弯时的侧向载荷，都要在辐条的壁厚过渡、辐条和轮辋的连接圆角处做结构加强，避免应力集中导致的辐条断裂风险。

　　建模过程中，轮辐的曲面过渡要做连续的G2曲率衔接，一方面是为了外观的流畅质感，另一方面也是为了减少铸造或者锻造加工时的应力残留，尖锐的折角位置很容易在热处理环节产生形变甚至裂纹。轮辋部分的减重窝设计也要控制深度，不能为了过度追求轻量化削弱轮辋的整体刚性，毕竟轮辋是直接承载轮胎气压、传递路面冲击的核心结构，内侧的平衡块安装位也要预留足够的平面，方便后期做动平衡时粘贴配重块。中心孔周围的轮毂盖安装卡槽尺寸要和通用的轮毂盖规格匹配，螺栓孔的沉台深度也要对应轮毂螺栓的球面或者锥面贴合角度，保证螺栓紧固时的接触面积足够，避免行驶过程中螺栓松动。

　　很多售后改装轮毂容易出现的问题就是安装边界没做准，比如中心孔尺寸不匹配需要加变径圈，变径圈如果材质或者精度不过关，高速行驶时很容易出现方向盘抖动的问题，所以在建模阶段就把中心孔的定位尺寸、螺栓孔的分布参数卡准对应车型的安装规范，就能省去后期适配的很多麻烦。辐条背面的掏空结构也要兼顾刹车系统的散热空间，不能为了造型把辐条做的太贴近刹车卡钳，要预留足够的间隙，避免大角度转向或者悬挂压缩时轮辐和卡钳发生干涉，同时镂空的结构也能让行驶时的气流更顺畅的带走刹车盘片产生的热量，提升连续制动的稳定性。

　　从加工工艺角度考虑，这款轮毂的结构适配低压铸造的生产工艺，所有的拔模角度都做了统一调整，曲面之间没有倒扣结构，能有效降低生产时的模具复杂度，提升成品率。表面的高光处理区域和喷涂区域的分界位置也做了清晰的台阶分界，方便后期表面处理时做遮蔽，不需要额外做复杂的工装就能完成双色外观的加工。轮缘部分的凸起结构是为了轮胎缺气时提供额外的支撑，降低高速爆胎时轮胎脱圈的风险，这个细节很多非专业建模的作品经常会忽略，但恰恰是关系到行驶安全的核心结构。气门嘴的安装位选在两组辐条之间的位置，既不会破坏辐条的结构强度，也方便后期充气时的操作，不会因为辐条遮挡导致充气嘴连接困难。
