轴用双孔开口弹性挡圈结构设计

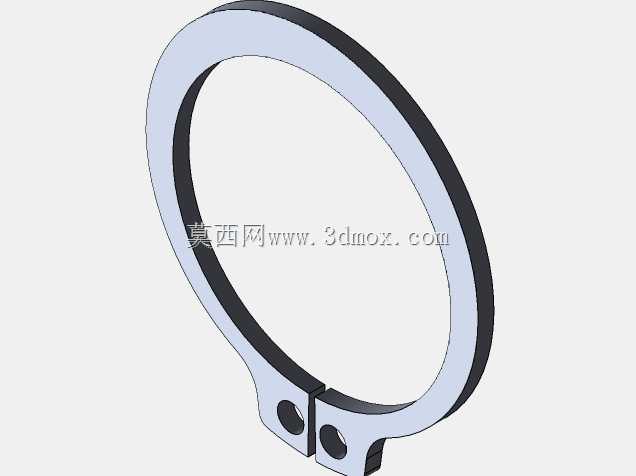

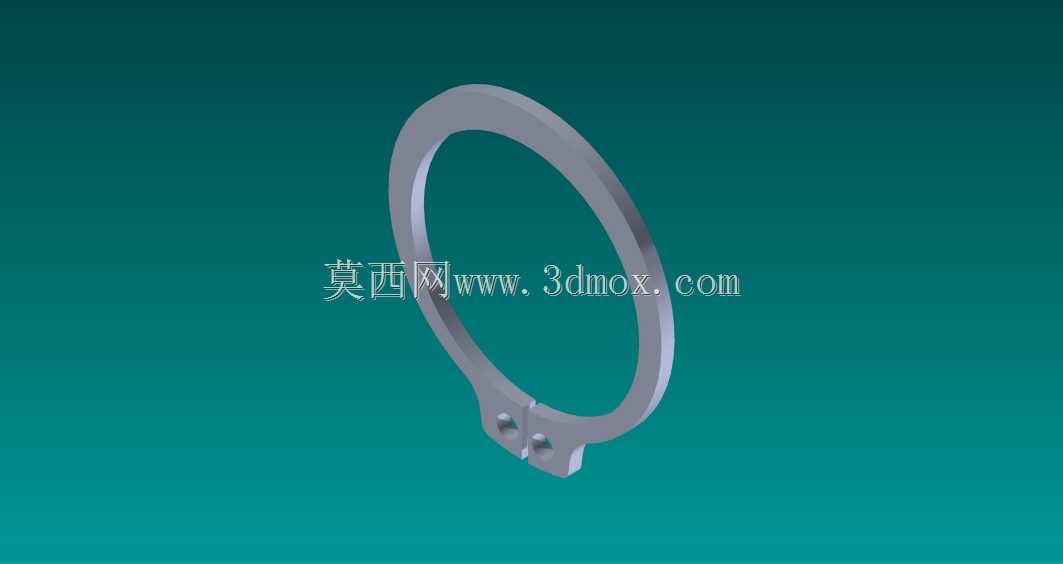

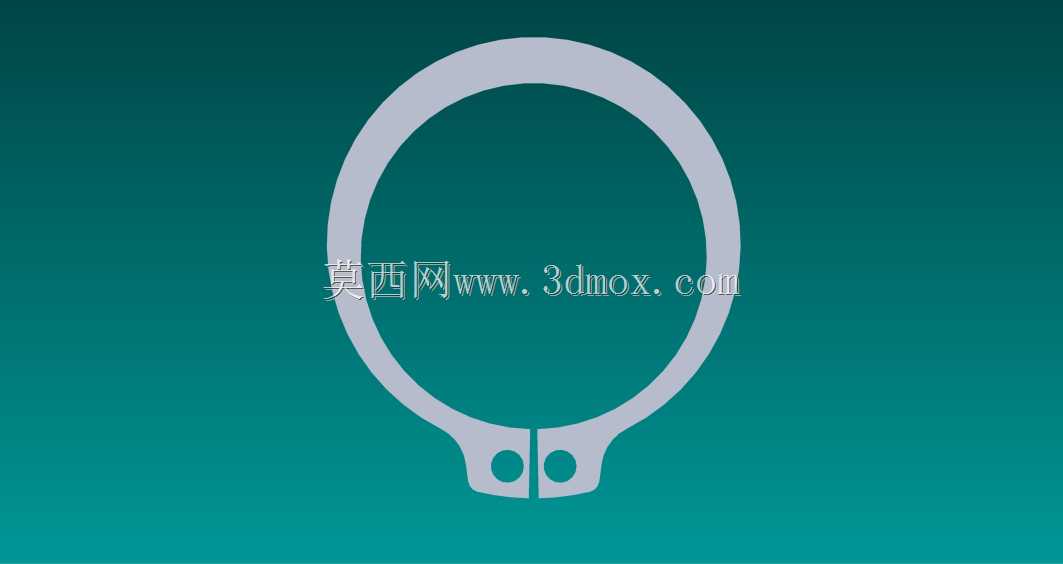

　　在各类机械传动与装配结构中，轴类零件的轴向限位始终是结构设计环节不可忽视的细节，轴用弹性挡圈作为安装便捷、占用空间极小的轴向限位元件，广泛应用于齿轮箱、液压阀组、电机输出端、农机传动机构、工程机械液压管路配套等场景，主要作用是限制轴上套装零件的轴向窜动，避免轴承、齿轮、衬套等回转零件在运转过程中出现轴向位移，进而引发传动啮合偏差、密封件磨损加剧、部件干涉卡滞等故障。这款双孔开口式轴用挡圈，整体采用环形开口结构设计，开口端设置两个平行的安装受力凸耳，凸耳上预制同轴的安装孔，适配卡簧钳的钳头插入，安装时通过卡簧钳施力将挡圈开口撑大，即可顺利套入轴上预先加工的环形挡圈槽内，撤去外力后挡圈依靠自身弹性形变产生的抱紧力牢牢卡嵌在槽内，

　　环形外圈突出轴表面的部分即可形成轴向限位的挡肩。从设计逻辑来看，这类挡圈的截面尺寸、开口间隙、凸耳位置都需要和对应轴径的挡圈槽参数严格匹配，挡圈的内径在自由状态下略小于配套轴的挡圈槽底径，保证安装后有足够的抱紧力防止挡圈在运转中松脱；挡圈的外径尺寸需要控制在合理范围，既要保证突出轴面的高度足够形成有效限位面，又不能外径过大导致和周边回转零件、壳体壁面发生运动干涉。安装边界方面，挡圈槽的加工精度直接影响挡圈的使用可靠性，槽的宽度需要和挡圈的截面厚度适配，间隙过大会导致挡圈在槽内出现轴向窜动，间隙过小则会导致挡圈无法完全卡入槽内，容易在运转中受轴向力弹出；槽的侧壁需要保证足够的垂直度，槽底的圆角半径不能过大，

　　避免挡圈安装后和槽底圆角发生干涉导致贴合不实。在实际选型应用中，需要根据被限位零件承受的轴向载荷大小选择对应规格的挡圈，常规工况下这类挡圈适用于中等载荷的轴向限位场景，如果轴向载荷过大，还需要配合轴肩、圆螺母等其他限位结构组合使用，避免挡圈受载过大发生塑性变形失效。挡圈的开口设计除了满足安装需求外，也能适应轴在运转过程中产生的微小热胀冷缩变形，避免温度变化导致挡圈出现应力断裂。凸耳上的安装孔位置需要保证卡簧钳插入后施力时挡圈的受力均匀，不会出现局部应力集中导致挡圈在安装过程中发生断裂，两个凸耳的平行度也有明确要求，避免安装时钳头打滑弹出引发安全隐患。在不同的应用场景中，这类挡圈会搭配不同的表面处理工艺，

　　普通工况下采用发黑处理即可满足防锈需求，在潮湿、腐蚀工况下则会采用镀锌、镀达克罗等表面处理方式提升耐蚀性能。设计建模过程中，需要重点还原挡圈的环形曲率、开口处的过渡圆角、凸耳与环身的连接过渡结构，这些位置都是应力集中的高发区域，过渡圆角的大小直接影响挡圈的抗疲劳强度，若过渡位置直角处理，在反复受载和弹性形变的过程中很容易从拐角处萌生裂纹，最终导致挡圈断裂失效。同时挡圈的截面形状也需要严格匹配标准参数，矩形截面的挡圈和挡圈槽的接触面积更大，承载能力更强，相比圆形截面的挡圈能承受更大的轴向冲击力。在装配环节，除了使用专用卡簧钳安装外，还需要注意挡圈的安装方向，确保挡圈的弧形面朝向被限位的零件，避免反向安装导致挡圈受轴向力时容易从槽内脱出；安装完成后需要转动挡圈检查是否完全卡入槽内，确认挡圈可以在槽内小范围灵活转动但不会脱出槽体，才算安装到位。这类挡圈相比轴肩、圆螺母等其他轴向限位方式，最大的优势是零件体积小、重量轻、加工成本低、装配效率高，不需要在轴上加工螺纹或者车削大尺寸轴肩，能有效减小轴的整体加工量，缩小设备的整体装配体积，在轻量化设计要求较高的设备中应用优势尤为明显。
