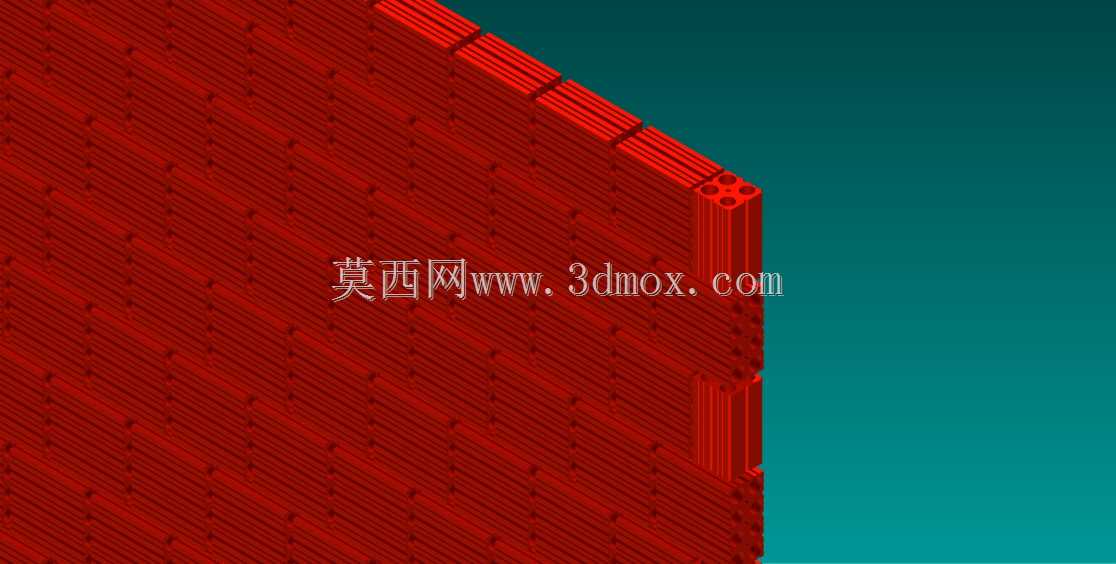

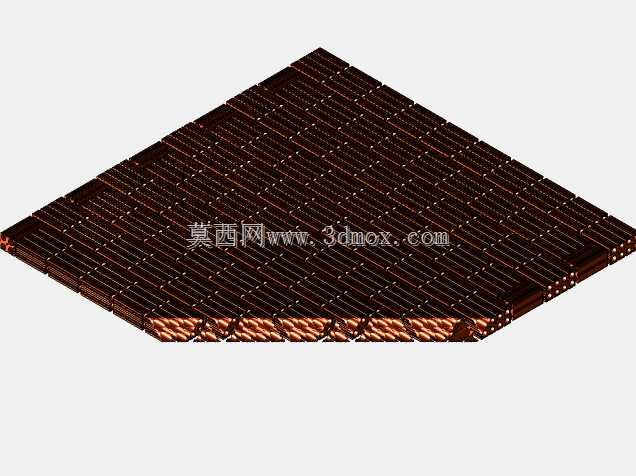

模块化堆叠式建筑外立面结构三维设计

　　本次呈现的三维结构设计，聚焦于模块化堆叠类建筑外立面的构造实现，核心服务于城市公共建筑、文旅配套建筑的外立面方案验证与施工交底环节。从实际工程应用场景来看，这类模块化外立面结构常应用于滨海文旅建筑、城市公共服务站点、临时商业配套建筑的外装环节，能够在保证外立面视觉整体性的同时，大幅缩短现场施工的拼装周期，减少高空作业的工序占比。

　　从设计思路层面出发，整个结构采用单元化拆分逻辑，将整体外立面拆解为标准化的矩形块状单元，每个单元的拼接边界做了凹凸咬合的限位设计，现场拼装时无需额外做复杂的定位校准，单元块沿预设的导向边堆叠即可完成整体外立面的成型，相邻单元之间预留了2mm的密封胶填缝间隙，既能够抵消建筑主体结构的微小形变位移，也能满足外立面的防水密封要求。结构的转角部位做了特殊的过渡单元设计，不同于平面区域的标准矩形单元，转角单元的侧边做了45度切角处理，单元内部设置了十字形的加强筋结构，避免转角部位在堆叠过程中出现应力集中导致的单元开裂问题，同时转角单元的外表面与平面单元保持完全齐平，保证外立面视觉上的连续感，不会出现突兀的拼接缝隙落差。

　　从功能特性来看，这类模块化堆叠结构的自重控制在每平方米12kg以内，远低于传统石材干挂外立面的荷载，对建筑主体的结构承重要求更低，尤其适用于轻钢结构主体的临时建筑、改扩建项目的外立面改造场景，不需要对原有主体结构做额外的承重加固处理。每个单元块的背部设置了挂接卡扣，能够直接与建筑主体外侧的轻钢龙骨框架卡接固定，安装时工人仅需在龙骨作业面将单元块卡入对应卡扣位即可，单块单元的安装耗时不超过2分钟，相比传统外立面施工效率提升60%以上。结构的外表面做了细微的竖向肌理设计，既能够避免大面积平面带来的光反射污染，也能在雨水冲刷时引导水流沿竖向肌理流下，减少外立面的水渍残留，降低后期运维的清洁成本。

　　从安装边界与尺寸控制来看，标准平面单元的长宽尺寸设定为600mm*300mm，厚度为80mm，这个尺寸区间刚好适配常规人工搬运的操作范围，不需要借助大型吊装设备即可完成单元转运，适配场地受限的老旧城区改造、滨海滩涂区域的文旅项目施工场景。整个外立面结构的安装完成面与建筑主体结构面的净距控制在100mm，这个间隙内可以排布建筑的外装管线、照明线路，不需要额外在建筑主体上开槽布管，减少对主体结构的破坏。转角部位的过渡单元沿两个立面方向的伸出长度均为300mm，与平面单元的尺寸形成模数匹配，现场拼装时不需要对单元做二次切割加工，所有构件均为工厂预制完成，现场仅需完成拼装作业，能够将施工过程中的材料损耗控制在1%以内。

　　在结构受力设计上，每个单元块的挂接点位设置在单元背部的上下两端，每个点位的承重冗余达到单块单元自重的5倍，能够抵御沿海地区12级台风的风荷载冲击，单元之间的拼接面做了粗糙面处理，打胶密封后胶层的附着力能够提升40%，避免长期温变循环下胶层开裂脱落。结构的整体色彩采用高饱和度的红色系设计，适配滨海文旅项目的视觉导视需求，能够在周边自然环境中形成清晰的视觉识别点，同时红色系的外表面耐紫外线老化性能更优，长期户外使用不会出现明显的褪色问题。
