工业厂区装配式围挡屏障结构设计

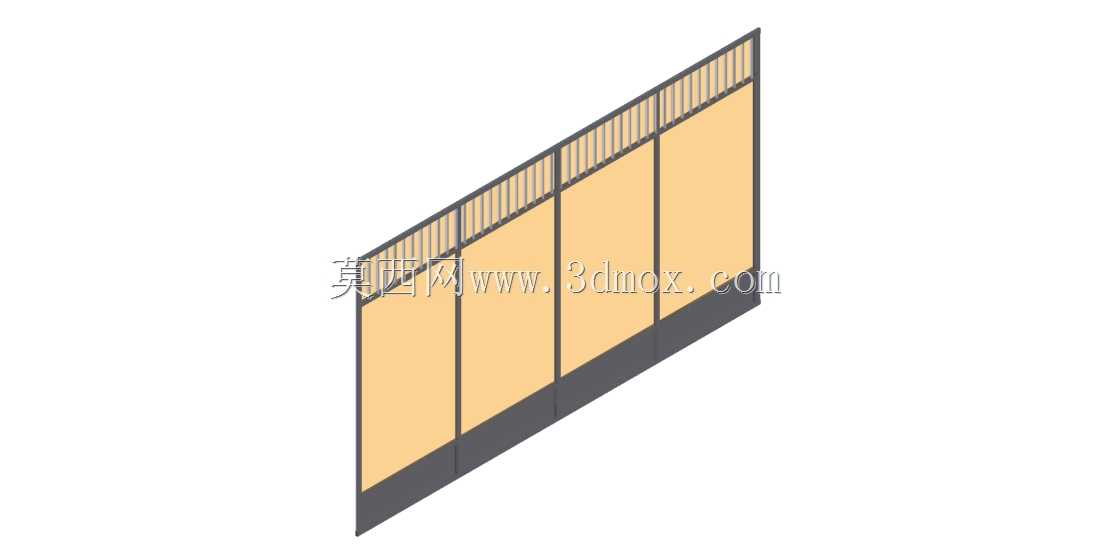

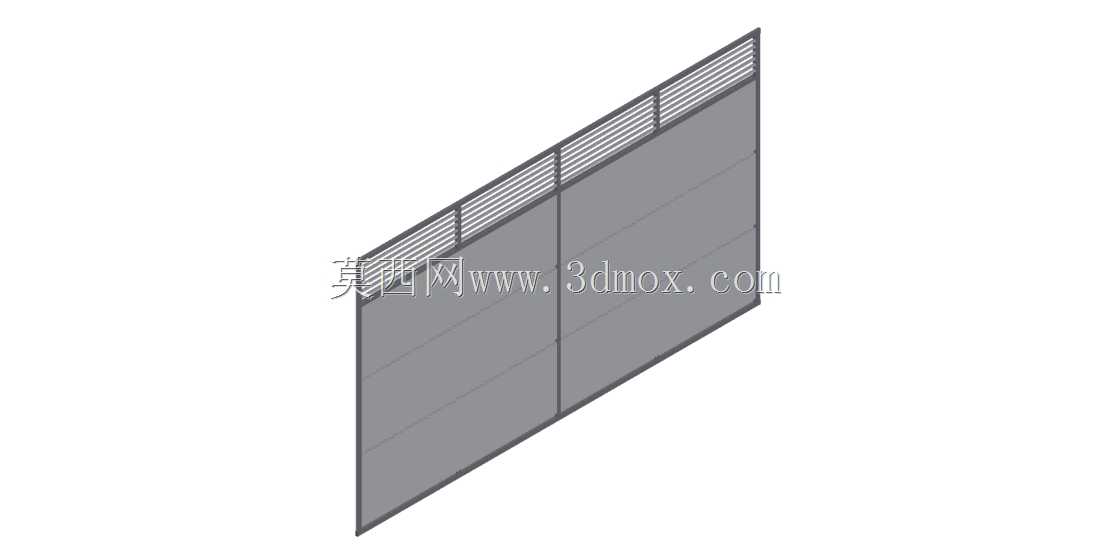

　　在工业厂区边界划分、临时施工区域隔离、户外作业场地分区的实际场景中，这类装配式围挡是现场布设最常用的硬质隔离设施，相比传统砖砌围墙或者彩钢瓦临时围挡，它的拆装效率、重复利用率、结构稳定性都更适配工业场景的动态调整需求。从结构设计逻辑来看，这款围挡采用分块单元式拼接思路，单个围挡单元由底部混凝土基座、竖向金属框架、中部填充挡 panel、顶部通透格栅段四个部分组成，底部基座采用下宽上窄的梯形截面设计，直接放置在硬化地面上即可依靠自身配重保持稳定，不需要做地面钻孔打膨胀螺栓的固定工序，遇到场地布局调整的时候，可以直接用叉车转运单元块，重新布设的耗时仅为传统固定围挡的五分之一。中部的挡面采用整块预制夹心板材，外层是0.5mm厚的彩涂钢板，

　　内层填充阻燃聚苯保温层，既可以阻挡施工区域的扬尘、噪音向外扩散，也能避免无关人员直接窥探作业区域内部的生产活动，板材和金属框架之间采用嵌入式卡槽固定，安装的时候只需要把板材顺着框架的滑槽滑入到位，再用顶部的压条锁死即可，不需要现场焊接或者打密封胶，雨天也不会出现拼接缝隙漏水的问题。顶部的格栅段采用等间距竖向圆钢排布，间距控制在110mm，既满足安全防护的间隙要求，避免人员攀爬翻越，又不会完全遮挡视线，大风天气下气流可以从格栅间隙穿过，大幅降低围挡整体承受的风荷载，在沿海多风区域布设的时候，不需要额外增加斜撑加固就能抵御10级阵风的冲击。从安装边界尺寸来看，单个围挡单元的标准宽度为3米，总高度为2.5米，其中底部基座高度为0.3米，

　　中部实心挡面高度为1.8米，顶部格栅段高度为0.4米，单元之间通过框架侧边的专用卡扣连接，相邻单元拼接完成后整体平面度误差可以控制在3mm以内，沿着场地边界连续布设的时候，可以根据现场的转角弧度调整相邻单元的连接角度，不需要额外定制转角构件，适配不规则形状的场地隔离需求。在实际使用过程中，这类围挡还可以根据需求在中部挡面张贴安全警示标识、厂区公告信息，顶部格栅段也可以加装喷淋降尘管线、夜间警示灯带，不需要额外在围挡上钻孔固定，所有附加配件都可以通过卡扣卡在框架的预留槽位里，后期维护更换配件的时候不需要拆解围挡主体结构。针对不同的使用场景，这款围挡的框架材质可以做适配调整，在普通厂区临时隔离场景下采用镀锌钢管焊接框架做喷塑处理，

　　户外使用寿命可以达到8年以上；在有防腐蚀要求的化工厂区周边布设时，可以更换为304不锈钢框架，板材外层增加氟碳涂层，抵御酸碱雾气的腐蚀。设计过程中特意规避了传统围挡容易出现的底部漏缝、拼接错位、大风下整体倾覆的问题，底部基座和地面接触的面做了橡胶防滑垫铺设，即使在略有坡度的硬化地面上布设，也能保持框架的竖直度，不会出现倾斜歪倒的情况；相邻单元的卡扣设计带有自锁结构，受到外力撞击的时候不会出现单元脱开散架的问题，整体抗冲击性能可以满足人员意外撞击、小型车辆低速剐蹭的防护要求。从三维建模的角度来说，这款模型完整还原了各个部件的装配关系，每个零件都保留了独立的建模特征，结构设计人员可以直接调取模型调整尺寸参数，快速生成适配不同项目需求的围挡方案，不需要从零开始绘制框架、板材、基座的结构，能大幅缩短前期方案设计的建模耗时。在现场施工布设的时候，只需要两名作业人员配合，不需要大型吊装设备，就可以完成单块围挡单元的就位、拼接、固定作业，单工作日可以完成超过150延米的围挡布设，相比传统围挡施工效率提升4倍以上，而且拆除之后所有部件都可以分类码放存储，转场到下一个项目继续使用，单次使用的成本仅为一次性彩钢围挡的三分之一，长期来看经济性优势十分明显。
