异形内型腔木质基座结构设计

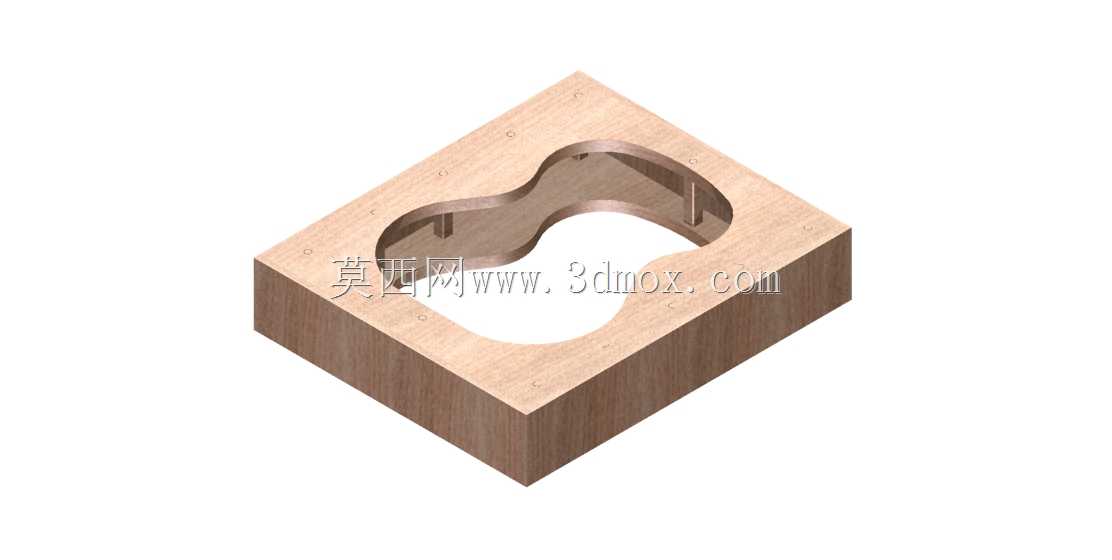

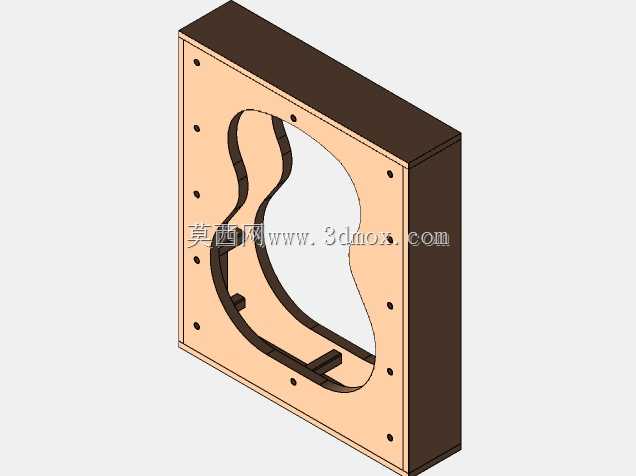

　　该木质基座构件主要面向小型精密工装的定位承载场景，在轻载装配工位、小型工件检测工位中作为配套承载底座使用，可直接固定在工作台面，依托自身的异形内型腔完成对应轮廓工件的快速定位，避免工件在装配、检测过程中出现横向窜动，相比金属材质基座，木质构件具备更好的缓冲性能，不会划伤接触的工件表面，适合对表面防护有要求的有色金属、塑料工件的临时装夹定位。从结构设计逻辑来看，基座整体采用方块式实体结构，外轮廓为规则矩形，四个侧边垂直度控制在0.1mm以内，底面做全平铣削处理，保证放置在工作台面时无翘曲、无虚接，安装时可通过外轮廓周边预设的沉头孔完成与台面的锁附固定，沉头孔深度匹配常用M4内六角螺丝的头部尺寸，锁附后螺丝头部不突出基座上表面，

　　避免干涉工件放置。内型腔采用随形轮廓设计，完全匹配对应工件的外轮廓曲面，型腔侧壁预留0.2mm的装配间隙，既保证工件可以顺利放入型腔，又能限制工件的水平方向自由度，型腔边缘做R1圆角过渡处理，避免尖角磕碰造成工件边缘崩缺，同时也减少加工过程中刀具崩损的概率。材质选用硬杂木作为坯料，坯料预先经过干燥处理，含水率控制在8%-12%区间，避免后续使用过程中出现受潮变形、干缩开裂的问题，加工时先完成六个面的粗铣，保证外轮廓尺寸公差后，再采用三轴铣削加工内型腔，粗加工留0.3mm精加工余量，最后沿型腔曲面做精加工走刀，保证型腔表面粗糙度达到Ra3.2，无明显刀痕、台阶。安装边界方面，基座整体外轮廓尺寸适配常规小型工装的安装空间，

　　长度与宽度方向尺寸控制在200mm以内，高度为60mm，既保证足够的支撑强度，又不会占用过多工作台面空间，周边沉头孔的孔位距离外边缘15mm，锁附时不会出现边缘劈裂的问题，型腔深度为25mm，可容纳对应工件的定位段高度，放入工件后工件上表面突出基座上表面10mm，方便操作人员取放。实际使用过程中，该基座可直接搭配快速夹钳使用，在型腔上方加装压头即可完成工件的完全固定，适合小批量工件的快速装夹作业，相比定制金属夹具，木质基座的加工周期更短，改造成本更低，针对小批量试制阶段的工件定位需求，可以快速完成适配调整，当工件轮廓出现小范围改动时，仅需重新铣削内型腔即可完成基座的适配，不需要整体更换坯料，大幅降低试制阶段的工装成本。

　　结构设计时充分考虑了木质材料的加工特性，型腔转角处的最小R角不小于3mm，匹配常用立铣刀的加工半径，避免采用过小直径刀具加工造成的断刀问题，同时基座上表面除型腔区域外，其余平面均做平面度校准，保证后续加装附件时的安装基准统一，四个边角做R3倒钝处理，避免操作人员搬运时被尖角划伤。
