四柱式平台汽车举升机结构设计

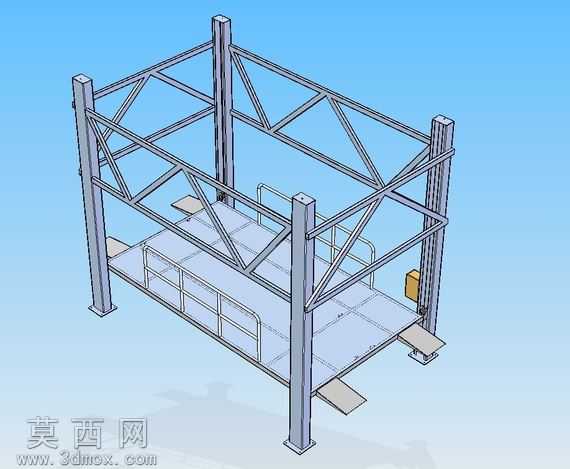

本作品为四柱式平台汽车举升机三维设计，整体采用框架式钢结构布局，通过三维建模软件完成全参数化零件绘制与整机装配，建模过程严格遵循机械设计规范，对每一处型材规格、连接节点、运动部件都做了精准还原。模型主体以四根重型方管立柱作为垂直承载核心，立柱间通过斜向支撑横梁与顶部连接桁架组成稳定的受力框架，有效抵消升降过程中的偏载力矩，保障整机结构刚性。承载平台采用花纹钢板铺设，边缘设置安全防护栏杆，平台两侧预留车辆驶入导向坡道，同时在平台对应车轮位置设置定位挡块，避免车辆停靠时出现滑移。驱动部分采用集成式液压升降单元，沿立柱内侧布置同步升降导轨与链条传动组件，保证平台升降过程中四角位移同步，不会出现倾斜卡滞。建模时对所有焊接节点做了工艺化处理，还原了实际生产中的焊缝、螺栓连接孔位、加强筋布置细节，材质渲染区分了结构钢、液压元件、安全防护件的不同质感，钢结构部分采用哑光金属灰材质模拟真实喷涂效果，液压泵站做了明黄色警示配色，防护栏杆采用亮面金属质感区分功能区域。设计过程中重点考量了设备的使用场景，既可以用于汽车维修场景的车辆抬升作业，也可适配立体停车场的双层车位搭建需求，整体结构兼顾承载能力与空间利用率，四柱布局相比双柱举升机拥有更大的承载冗余，平台式设计无需额外支撑车辆底盘，对各类轴距、轮距的乘用车辆都有较好的适配性。模型完整还原了设备的装配关系，所有运动部件均保留了正确的约束关系，可直接用于运动仿真验证升降行程、干涉检查，也可作为同类停车升降设备、维保举升设备的设计参考模板，帮助设计人员快速完成方案迭代与结构优化。
