发那科100iB机器人轴2行程限位结构

　　在汽车焊装、电子装配这类大量应用六轴工业机器人的产线场景里，关节硬限位一直是设备安全防护体系里不能缺失的一环——哪怕伺服系统有软限位做行程边界约束，一旦出现编码器丢脉冲、伺服失控的极端工况，硬限位结构就是最后一道物理屏障，能直接避免关节超程撞坏末端执行器、工装夹具甚至伤及周边作业人员。这套适配Fanuc 100iB机型的轴2区域限制结构，就是针对J2关节的摆动行程做物理约束的专用部件。

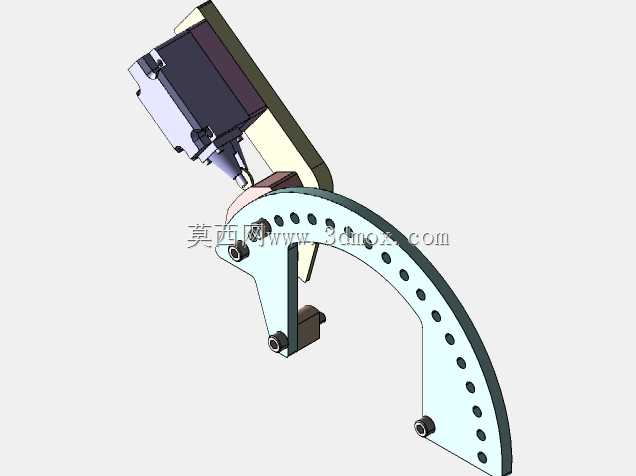

　　从结构组成来看，整个限位组件分为固定在J2关节大臂侧的弧形限位板、固定在腰座回转侧的撞块两个核心部分。弧形限位板采用圆弧轮廓设计，曲率完全匹配J2关节的回转中心半径，板身沿圆弧方向均匀排布多组安装孔位，不同孔位对应不同的摆动角度边界，现场调试时可以根据产线的实际布局需求，调整撞块与限位板的配合位置，灵活限定J2关节的前后摆动范围，不需要重新加工定制限位件就能适配不同工位的行程限制要求。

　　设计这套结构的时候，首先要考虑的是安装基准的匹配度：弧形板的安装孔位完全对应Fanuc 100iB机器人J2关节大臂上的原有安装螺孔，不需要在机器人本体上额外打孔做改装，避免破坏原厂铸件的结构强度，安装时只需要对齐原有螺孔拧紧紧固件即可，改装作业的门槛很低，现场设备维护人员就能完成装配。其次要考虑碰撞受力的承载能力，限位板采用高强度钢材加工，表面做发黑防锈处理，撞块接触位置加装了缓冲阻尼垫，关节摆动到极限位置时不会出现刚性撞击产生的异响，也能抵消部分冲击载荷，避免长期撞击导致关节内部轴承、齿轮出现偏载磨损。

　　从安装边界来看，整个限位组件的外轮廓完全贴合J2关节的原有外形，不会额外占用过多的外围空间，弧形板的厚度控制在15mm以内，安装后不会和J1关节的走线护套、周边的管线包产生运动干涉。弧形板上的孔位间距对应5度的角度调整步距，可覆盖J2关节原厂行程范围内的任意区间限制，不管是需要限制机器人向前俯的角度避免撞到底部的输送线，还是限制向后仰的角度避免碰到后方的安全围栏，都能通过调整安装位置实现对应的限位需求。

　　在实际产线应用里，这类硬限位结构往往和机器人的安全IO信号做联动，撞块接触限位板的同时会触发配套的行程开关信号，直接切断伺服的动力输出，比单纯的软限位响应速度更快，可靠性更高。尤其是在多机器人协同作业的工位，相邻两台机器人的作业空间存在重叠区域时，通过调整各关节的硬限位位置，可以从物理层面划定各自的运动边界，从根源上避免机器人之间发生碰撞事故，比单纯依靠软件区域干涉检测的容错率更高。

　　结构细节上，弧形板的边缘做了倒角处理，不会割伤安装调试人员的手部，所有安装孔都做了沉头设计，紧固件安装后不会突出板件表面，避免关节运动过程中挂扯管线。撞块部分采用分体式设计，磨损后可以单独更换缓冲垫和撞块本体，不需要更换整个弧形限位板，后期维护的成本很低。整套结构的重量控制在2.3kg以内，不会给J2关节增加过多的额外负载，不会影响机器人原有的负载能力和运动速度参数，安装后不需要重新调整机器人的动力学参数，就能直接投入使用。
