壁挂式多关节铰接机械臂结构设计

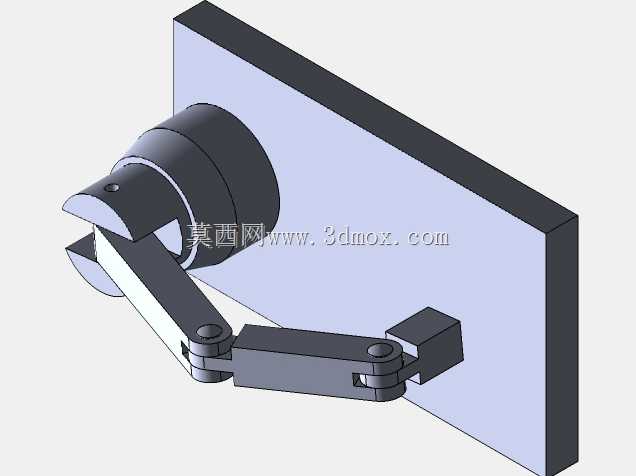

　　这款壁挂安装的多关节铰接机械臂，核心应用场景集中在固定工位的小范围重复作业领域，常见于电子装配流水线旁的精密元器件取放、实验室小型样品的定点转运、小型加工工位的工件姿态调整等场景，区别于落地式工业机器人的大作业半径设计，这类壁挂式结构完全依托垂直安装面完成固定，不占用地面作业空间，尤其适合工位排布紧凑、地面设备密集的生产车间布局。从功能特性来看，该机械臂采用三段式连杆铰接结构，每处铰接节点都配置了对应转动副，可实现水平面内的多角度摆动，末端执行端采用开合式夹爪结构，能够适配小型规则形状工件的夹持动作，关节处的限位结构可避免转动过程中出现连杆与安装基座的干涉问题，保证作业过程中的运动路径可控。设计思路上优先考虑了安装面的负载适配性，

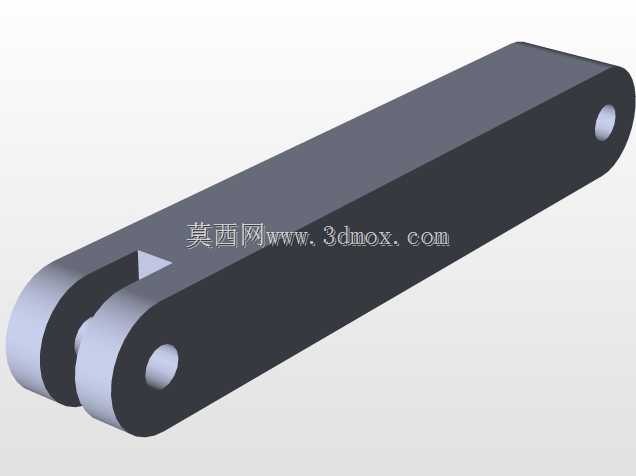

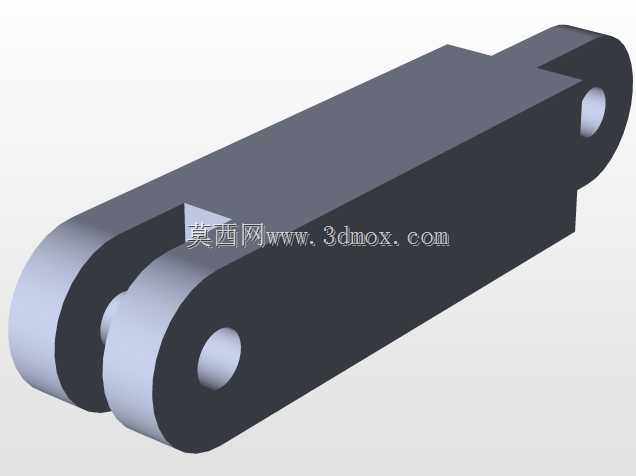

　　基座部分采用大接触面的平板式安装结构，通过多组固定点位与垂直墙面或设备立面完成刚性连接，将整个机械臂的负载力矩均匀分散到安装接触面，避免单点受力过大导致的安装松动问题；连杆部分采用等强度的矩形截面结构，在保证整体结构刚性的前提下尽可能降低自身重量，减少关节处的转动负载，提升末端动作的响应速度。从安装边界来看，基座平板的尺寸适配常规工业铝型材框架的安装孔位，不需要额外制作复杂的转接安装板，可直接固定在现有生产线的立面支架上；完全收拢状态下机械臂的外伸尺寸控制在较小范围内，不会对工位旁的人员通行、物料转运造成阻碍，完全展开后的作业半径可覆盖基座前方扇形区域的作业点位，满足单工位内多位置的作业需求。结构细节上，

　　每处铰接点都采用了销轴加轴套的配合形式，既能够保证转动过程的顺滑度，也可在长期磨损后快速更换轴套完成维护，不需要整体更换连杆部件；末端夹爪的开合行程经过适配设计，可夹持尺寸在一定范围内的小型工件，夹爪接触面可根据实际作业需求更换防滑垫、磁吸头等不同功能的接触件，拓展不同场景下的适配能力。在实际产线应用中，这类壁挂式机械臂可搭配小型气动驱动元件或微型伺服电机完成动力输出，不需要占用过大的安装空间，能够在狭小工位内完成重复度高、动作路径固定的简单作业，替代人工完成单调的重复性取放动作，降低一线操作人员的重复劳动强度；同时由于整体结构采用模块化设计，每段连杆都可根据实际作业半径需求更换对应长度的规格，不需要重新设计整体基座结构，

　　能够快速适配不同工位的作业范围要求。设计过程中对各关节的转动角度做了对应的限位设计，避免运动过程中出现过转导致的管线缠绕、结构碰撞问题，基座与安装面的连接点位经过受力核算，可承受机械臂完全伸展加上末端额定负载下的倾覆力矩，保证长期运行过程中的结构稳定性，不会因为长期往复转动出现安装松动、结构变形等问题。
