差速器壳体结构三维数模设计

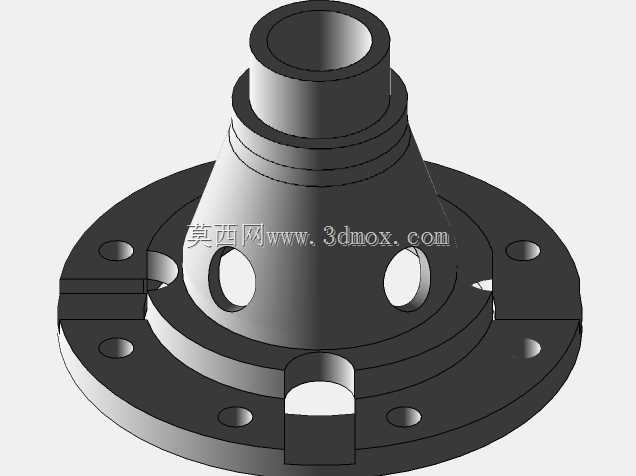

　　差速器作为车辆传动系统的核心部件，其壳体承担着容纳差速齿轮、半轴齿轮、十字轴等内部构件，同时传递动力、承受行驶工况下交变载荷的关键作用，是保障车辆转向时两侧车轮以不同转速滚动、避免轮胎拖滑磨损的重要承载结构。这款差速器壳体的设计，首先围绕安装适配性展开，法兰端采用周向分布的安装孔位，孔位间距与端面平面度严格匹配主减速器壳体的安装基准，确保装配后结合面密封可靠，不会出现润滑油渗漏问题，同时法兰端的凸台结构做了局部加厚处理，对应螺栓安装位置的承压面做了锪平加工，避免螺栓锁紧时应力集中导致壳体开裂。壳体的锥段部分采用渐变壁厚设计，靠近法兰端的壁厚更大，用于承受主减速齿轮传递来的扭矩冲击，靠近轴颈端的壁厚逐步收窄，

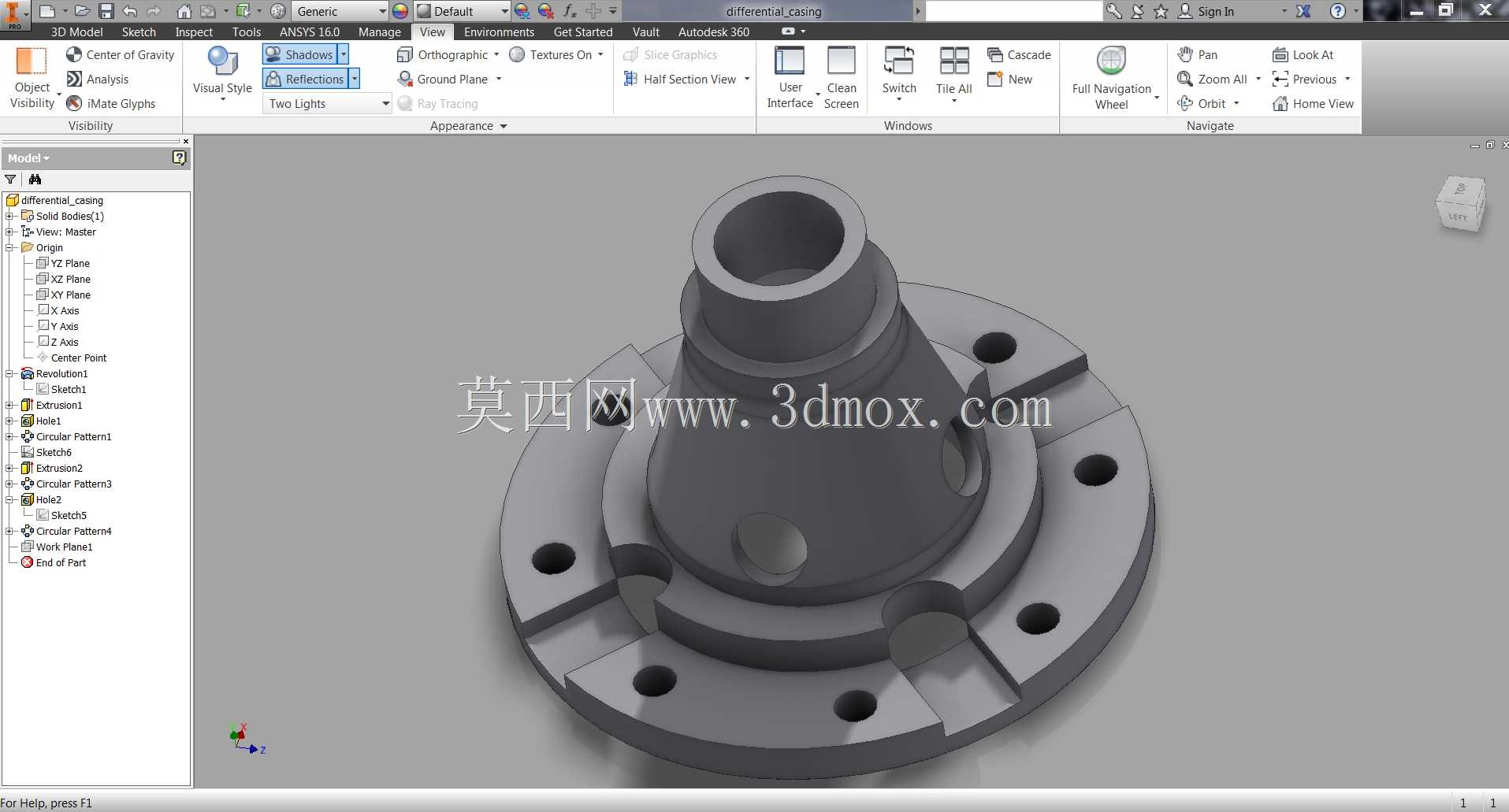

　　在保证结构强度的前提下尽可能降低整体自重，符合传动部件轻量化的设计趋势。轴颈部分的内孔做了高精度的同轴度约束，用于适配半轴的安装空间，内孔表面预留了油封安装的台阶位，确保装配后油封能够紧密贴合轴面，阻挡润滑油外泄同时阻挡外部泥沙进入差速器内部。壳体侧壁开设的多个窗口，一方面是为了满足差速器内部齿轮装配时的操作空间需求，另一方面也可作为润滑油的流动通道，让齿轮运转时飞溅的润滑油能够顺利在壳体内循环，带走齿轮啮合产生的热量，同时润滑各个摩擦副，降低运转磨损。设计过程中采用基于特征的建模逻辑，先以旋转特征构建壳体的主体回转结构，再通过拉伸切除完成安装孔、窗口、台阶位的加工特征构建，所有孔位、倒角、圆角均按照实际机加工工艺顺序排布特征，

　　确保数模能够直接对接后续的数控加工编程，不需要做额外的特征修复。壳体的所有过渡位置均设置了合理的铸造圆角，避免铸造过程中出现应力集中导致的铸件冷隔、裂纹缺陷，同时安装孔的边缘做了倒角处理，方便装配时螺栓顺利导入，也去除了机加工后的锐边，避免装配过程中划伤操作人员或者密封件。在实际装车场景中，这款差速器壳体需要承受车辆起步、急加速、转向、颠簸路面行驶时的多向交变载荷，因此建模时对各个受力位置的壁厚做了针对性的加强，比如十字轴对应的壳体支撑位置做了局部加厚，避免齿轮传递的径向力将支撑位置撑裂，法兰与锥段的衔接位置做了大圆角过渡，分散扭矩传递时的应力集中。整个壳体的外形尺寸严格参照配套车型的传动包络空间设计，不会与周边的车架、悬架部件发生运动干涉，安装边界完全适配现有主减速器的连接尺寸，可直接替换同规格的原有壳体部件，不需要对周边结构做额外修改。
