BWT封装高功率激光二极管模块结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445125
  • BWT封装高功率激光二极管模块结构
  • BWT封装高功率激光二极管模块结构
  • BWT封装高功率激光二极管模块结构

  在工业激光加工、医疗激光设备、光通信泵浦源这类对光源输出稳定性要求极高的场景里,激光二极管的封装结构直接决定了整台设备的连续工作寿命与输出功率上限,这款N1封装的激光二极管模块,就是针对150瓦级热负荷工况做的结构适配。做这类光电器件结构设计的时候,首先要平衡三个核心矛盾:出光端的同轴精度要求、高功率工况下的散热路径效率、以及产线装配时的安装容错空间,很多早期的同轴封装二极管在连续满功率运行时,往往因为铜壳与内部芯片的热膨胀系数匹配问题,出现出光口偏移、焊层热疲劳脱落的问题,这款结构在设计时就把铜外壳的壁厚做了梯度优化,底部安装法兰位置做了加厚处理,既保证安装时的结构刚性,又能让芯片工作产生的热量通过最短路径传导到安装基板上。

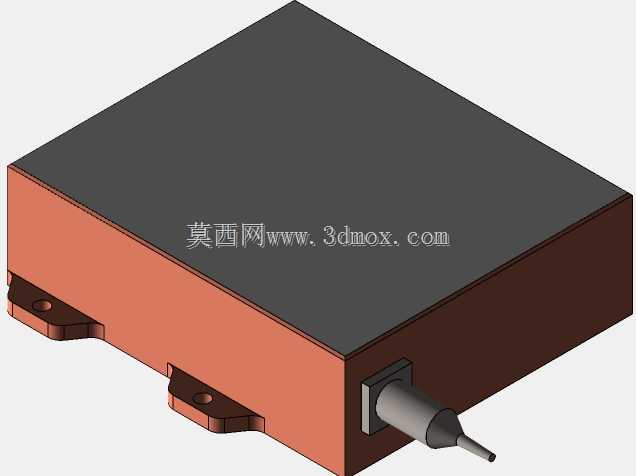

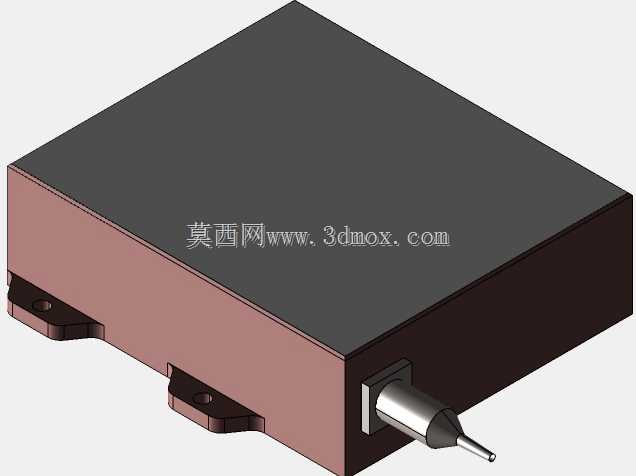

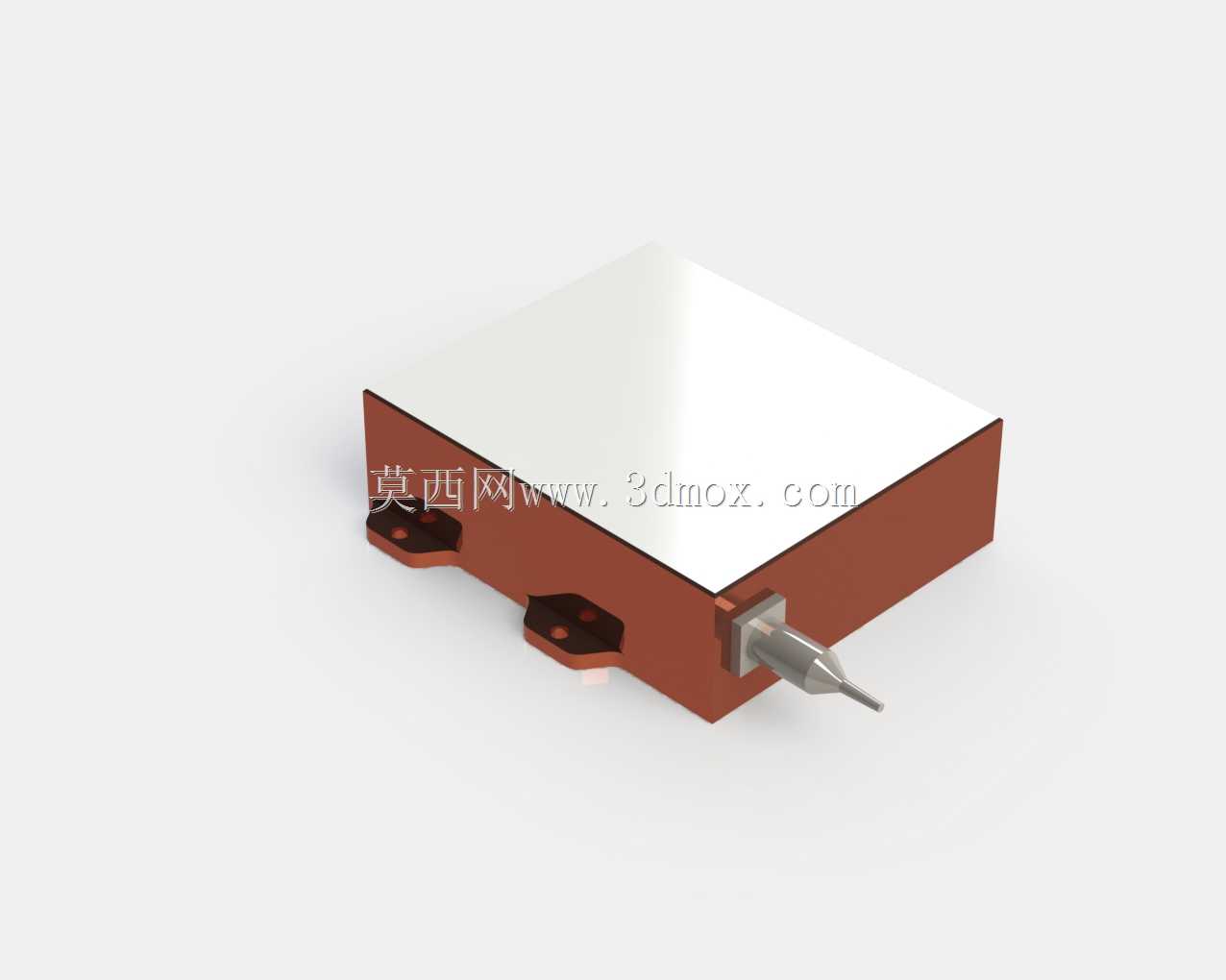

  从安装边界来看,模块主体采用方正的盒式结构,底部带两个带安装孔的凸耳,安装孔位的中心距公差控制在±0.05mm范围内,适配行业内通用的光学基板安装孔距,不需要额外做转接板就能直接固定在水冷散热板上,出光端采用金属插针式的输出接口,接口外径与常规光纤耦合接头的内径匹配,做光路耦合的时候不需要额外定制转接夹具,能直接搭配标准的聚焦镜组使用。实际选型的时候要注意,这款封装的热负荷承载上限是150瓦,也就是说搭配的散热基板热阻不能超过0.2℃/W,否则连续工作时芯片结温会超过额定阈值,加速器件老化,结构设计时在铜外壳与内部热沉之间采用了无银焊料的焊接工艺,避免长期高温工况下焊料出现银迁移导致的短路问题,外壳表面做了绝缘氧化处理,

  安装时即使直接接触金属散热板也不会出现漏电问题。很多做激光设备集成的工程师在选二极管封装的时候,往往只关注输出功率参数,忽略封装的安装尺寸与现有光路的匹配度,这款方正盒式结构的优势在于,多个模块并排安装时的间距可以压缩到10mm以内,在做阵列式泵浦源的时候能大幅缩小整体设备的体积,出光端的插针伸出长度做了精准控制,插针端面与盒体基准面的位置度公差控制在0.02mm,做光路对准的时候只需要调整镜组位置,不需要反复调整模块的安装高度。从结构可靠性角度来看,底部的两个安装凸耳做了翻边加强处理,即使安装时螺丝锁紧力矩超过额定值的20%,也不会出现凸耳断裂的问题,凸耳上的安装孔做了沉头设计,锁紧后螺丝头不会高出凸耳表面,

  避免和周边的光学元件产生干涉。在做三维建模的时候,这个结构的建模难点在于出光插针与盒体的同轴度配合,以及内部热沉与外壳的接触间隙控制,实际建模时要把焊接预留的0.03mm间隙考虑进去,否则做热仿真的时候会出现热阻计算偏差,导致后续散热设计不符合实际工况。另外要注意,这款封装的外壳是纯铜材质做了表面氧化处理,建模时的材质参数要对应紫铜的热导率,不要误用黄铜的参数,否则热仿真结果会和实际测试值出现较大偏差。在工业打标、塑料焊接这类场景里,这类高功率激光二极管往往需要24小时连续运行,封装结构的抗热震性能是核心指标,这款结构在设计时通过外壳与内部热沉的膨胀系数匹配,能承受-40℃到85℃的温度循环冲击,不会出现焊层开裂、出光偏移的问题,安装时建议在模块底部与散热板之间涂覆0.1mm厚的导热硅脂,进一步降低接触热阻,不要使用导热垫,因为导热垫的热阻普遍偏高,无法满足150瓦级的散热需求。做设备结构布局的时候,要注意模块出光端的前方不要设置高度超过插针中心的结构件,避免遮挡光路,盒体的上表面是平整的基准面,可以作为光路调校的基准,不需要额外加工基准位,能减少装配时的调校工时。
