JenOptik二极管激光棒CS安装基座结构

　　该结构为单巴条激光二极管的CS封装安装承载构件，核心适配10毫米发光宽度的激光巴条装配需求，在工业激光加工、医疗激光设备、激光泵浦源、科研光学实验平台等场景中作为核心散热与定位载体使用。实际工况下，该安装结构需承载最高300W准连续波工作状态下的激光巴条热量导出，因此整体采用分体压合式结构设计，上下基座通过精密配合面实现巴条的精准夹持定位，避免巴条受装配应力产生形变影响出光质量。

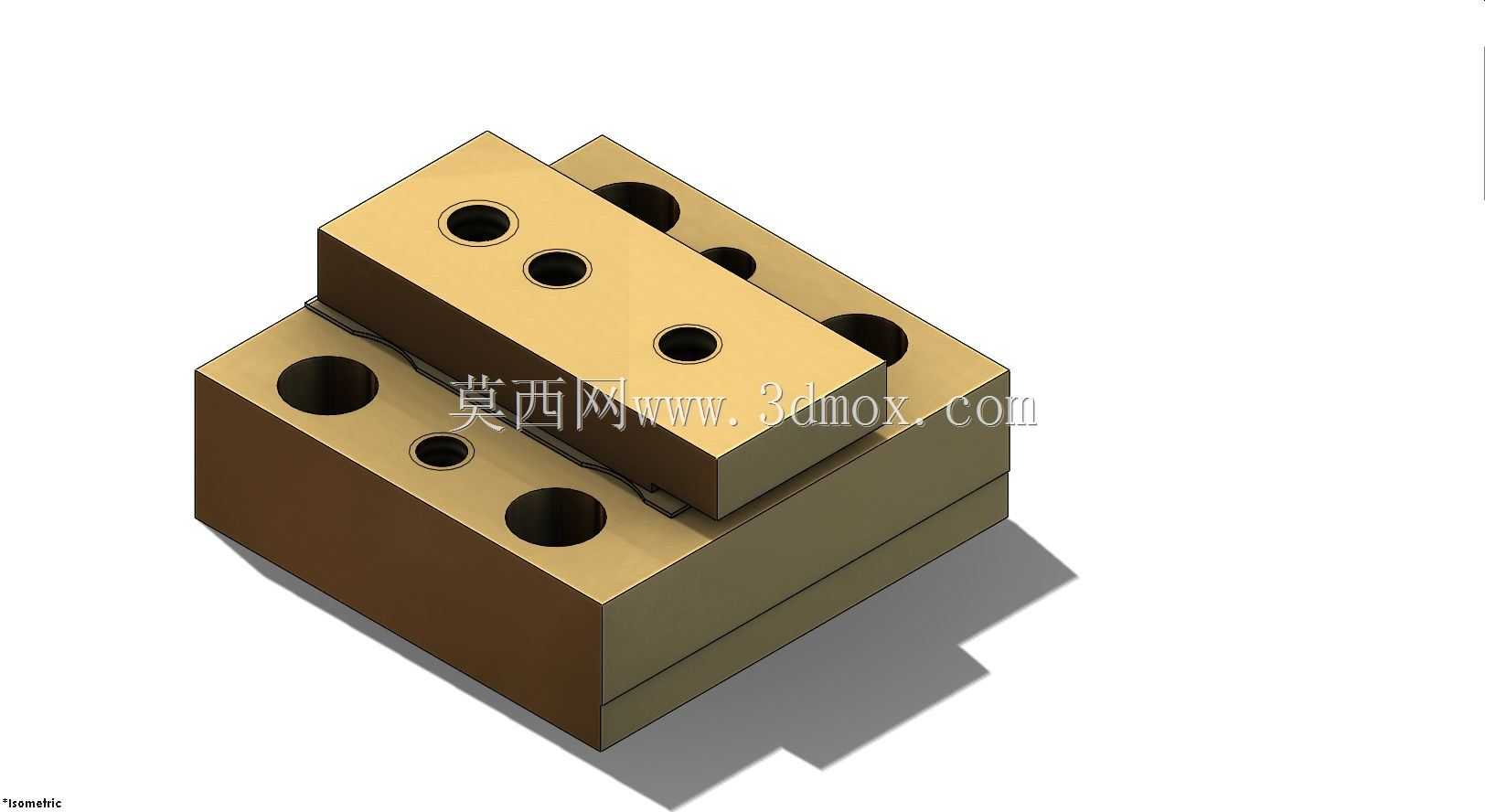

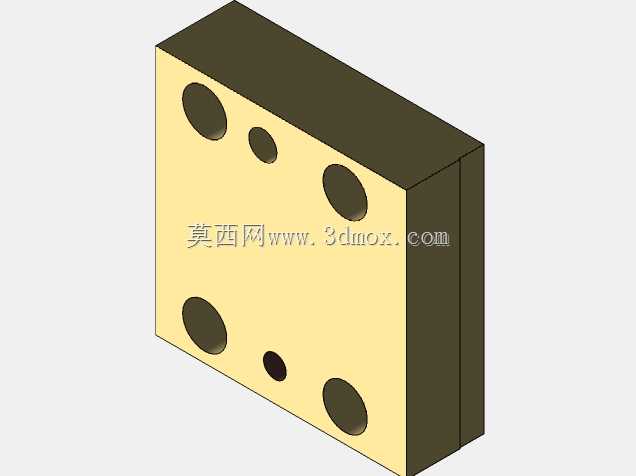

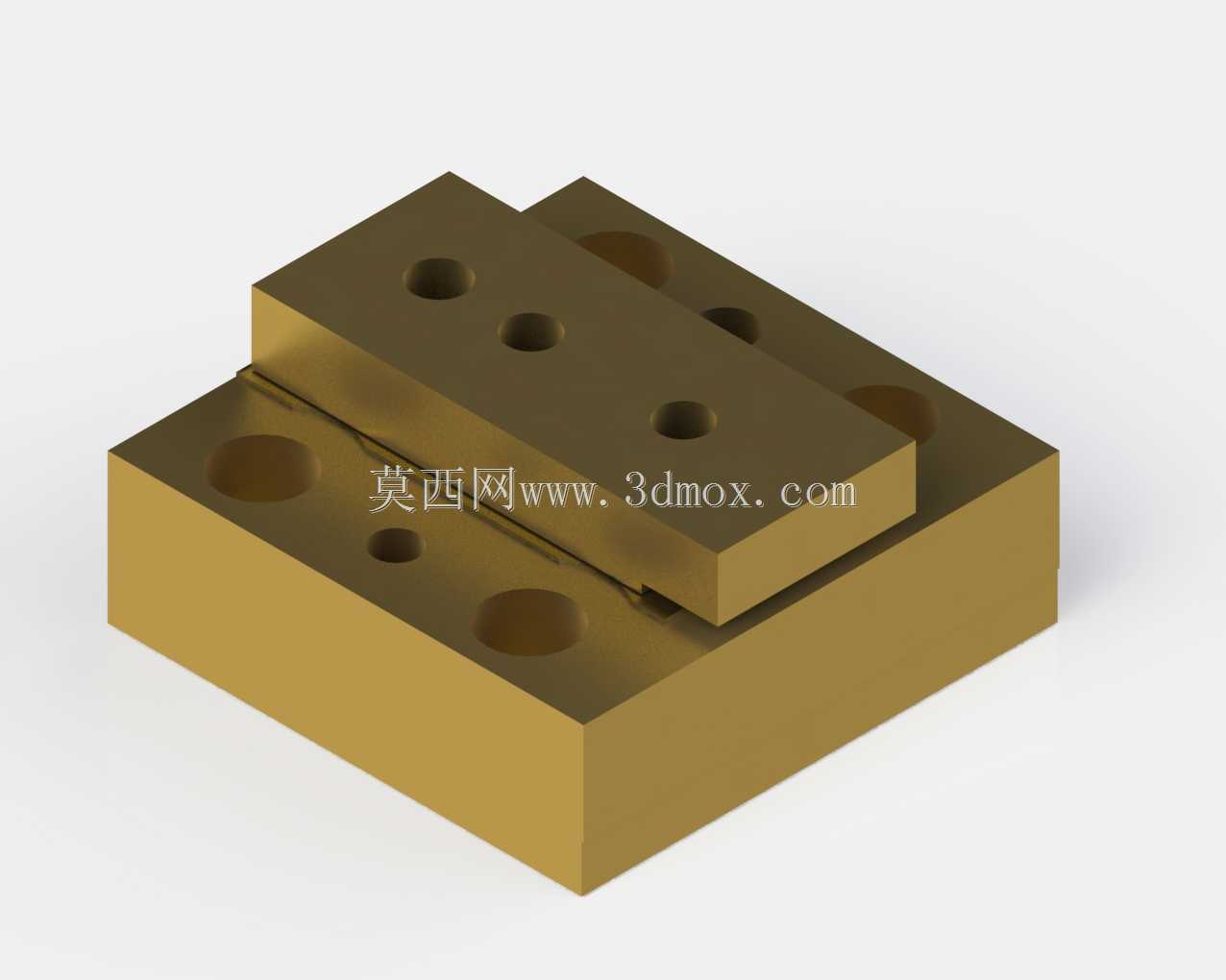

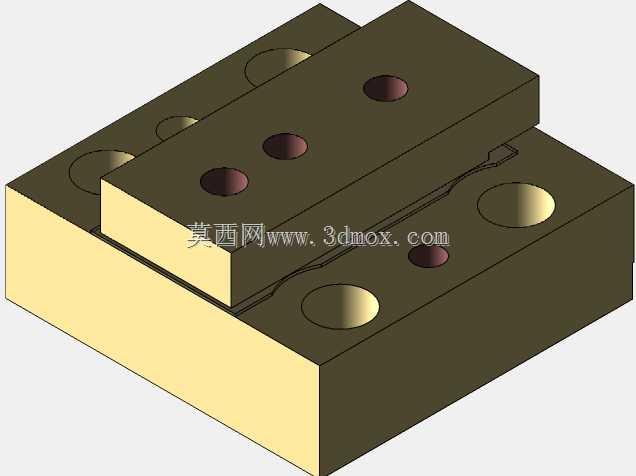

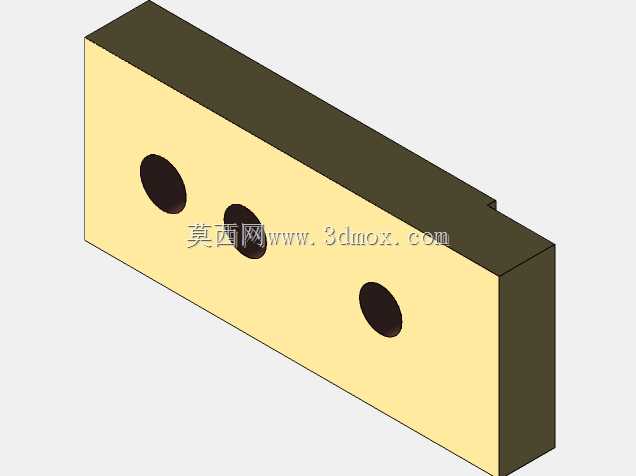

　　从结构设计逻辑来看，上下两块基座的贴合面加工有与激光巴条厚度匹配的定位槽，装配时巴条嵌入槽内后通过上基座的均匀压合实现固定，无需额外粘接即可保证巴条与基座散热面的充分接触，降低接触热阻。基座本体上分布的多组通孔分为两类，一类是贯穿上下基座的装配锁紧孔，用于通过紧固件将上下基座压合为整体，孔位分布经过受力仿真优化，保证压合时压力均匀分布在巴条接触区域，不会出现局部应力集中压裂巴条的情况；另一类是分布在基座主体上的大直径沉孔，用于将整个激光模块固定到外部光路系统或者水冷板上，孔位间距符合常规工业激光模块的安装孔位规范，可直接适配多数商用激光设备的安装位，无需额外加工转接板。

　　散热设计上，基座内部集成微通道冷却流道，流道走向紧贴激光巴条的安装区域，冷却介质可直接带走巴条工作时产生的高密度热量，相比传统实心铜座散热结构，热阻降低60%以上，可保证巴条在高重频、高峰值功率工作状态下结温稳定在额定范围内，延长巴条使用寿命。结构的外形边界经过优化，整体为方正块体结构，边缘做小倒角处理，避免装配时划伤操作人员或者光学镜片，整体厚度控制在紧凑范围内，可在多巴条叠阵装配时实现更小的巴条间距，提升叠阵的整体功率密度。

　　在实际选型适配时，该安装结构的定位槽尺寸公差控制在微米级，可保证巴条安装后发光面的平面度与位置度符合光路设计要求，无需额外调整即可实现出光方向的精准对准。上下基座的配合面采用超精密磨削加工，表面粗糙度达到Ra0.8以下，保证压合后接触面无间隙，进一步降低接触热阻。装配时只需按照规定扭矩锁紧连接螺丝，即可保证巴条的夹持力处于合适区间，既不会因为夹持力过小导致巴条散热不良，也不会因为夹持力过大导致巴条产生应力双折射影响出光质量。

　　该结构的安装边界预留了足够的操作空间，锁紧螺丝的位置避开了巴条的出光方向，装配工具可直接操作锁紧孔，不会与光路中的其他光学元件产生干涉。基座的材质选用高导热系数的铜合金，表面做钝化处理，既保证散热效率，也避免长期使用过程中表面氧化降低散热性能。微通道的进出口位置设计在基座的侧端面，可快速对接外部冷却管路，管路接头的安装位预留了标准密封槽，可直接安装常规O型圈实现密封，无需额外设计密封结构，降低整个激光模块的装配复杂度。
