M10系列微通道冷却激光二极管泵浦模块

　　在固体激光加工设备、激光医疗设备、科研激光系统的泵浦源选型环节，M10规格的二极管激光棒是高功率准连续输出场景下的常用核心部件，这类器件的三维结构设计直接决定了泵浦耦合效率、散热可靠性以及整机装配的适配性。从实际工程应用来看，这类10mm发光宽度的激光模块，主要面向240W级准连续波工作场景，常见于中小功率固体激光器的端面泵浦或侧泵结构中，也可作为激光打标机、小型激光焊接设备的泵浦源，或是科研实验室中搭建非线性频率变换系统的泵浦单元，其输出的近红外激光经过增益介质吸收后，可转换为不同波长的激光输出，满足材料加工、医疗美容、光谱检测等多领域的使用需求。

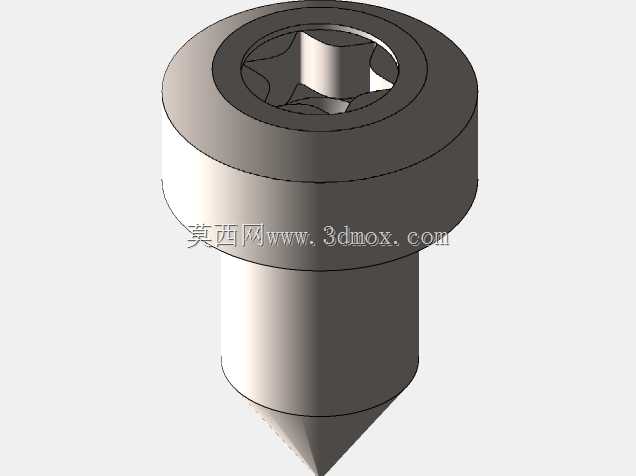

　　该模块采用微通道冷却结构设计，这是高功率半导体激光模块保证长期稳定工作的核心设计点，区别于传统的宏通道水冷结构，微通道的流道设计直接加工在热沉基体内部，流道截面尺寸控制在毫米级以下，冷却水流经贴近激光巴条发光区的微通道时，可直接带走PN结工作产生的热量，大幅降低热阻，避免巴条结温过高导致的波长漂移、输出功率下降甚至器件烧毁问题。在结构设计上，模块的基体采用高导热铜合金材质，表面做镀金处理，一方面提升耐腐蚀性能，避免长期通水冷却导致的基体锈蚀，另一方面镀金层可提升表面反射率，减少杂散光吸收带来的附加热量累积。模块上的多个安装孔位按照标准光机安装接口设计，可直接适配常见的光学调整架、泵浦腔安装基准面，安装时只需通过对应规格的内六角螺钉即可完成固定，无需额外设计定制转接件，降低整机结构的设计复杂度。

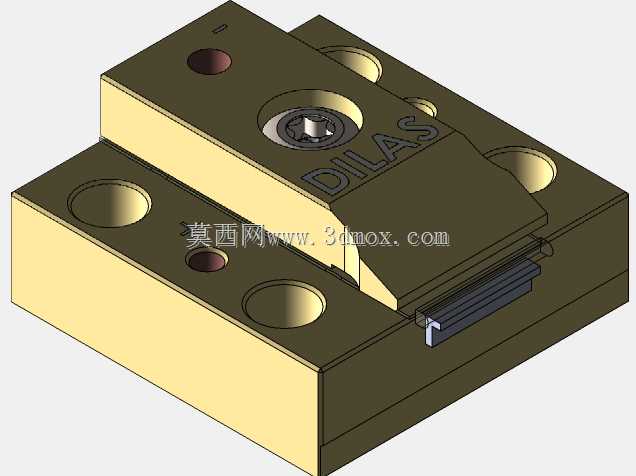

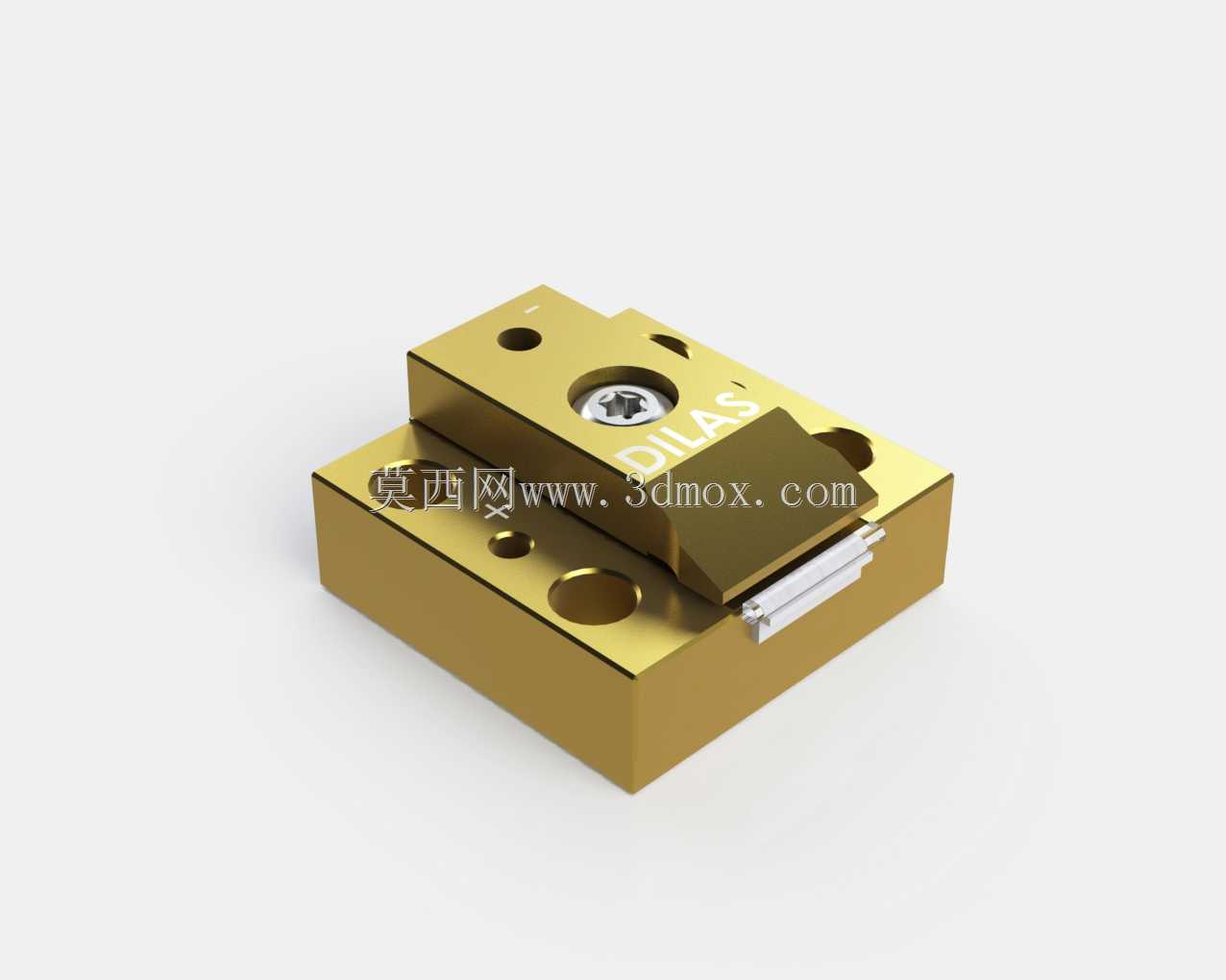

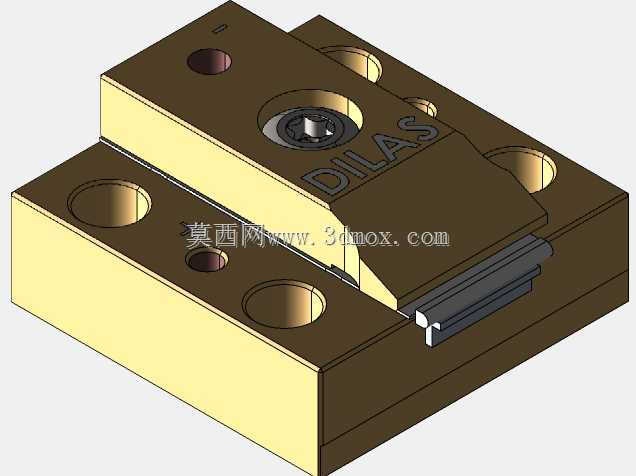

　　从安装边界尺寸来看，该模块整体为矩形块状结构，发光面位于模块前端的突出位置，前端的陶瓷绝缘件用于隔离电极与冷却基体，避免通水时出现漏电问题，电极接口采用标准的大电流接插结构，可匹配常规的半导体激光驱动电源输出端子。设计建模过程中，需要重点关注几个核心尺寸的公差控制：首先是发光面相对于安装基准面的位置度，这个参数直接影响泵浦光与增益介质的耦合效率，若位置偏差过大，会导致大量泵浦光无法进入增益介质，降低光光转换效率；其次是冷却水路接口的密封面设计，微通道结构的工作水压通常在0.2-0.4MPa区间，密封槽的尺寸、粗糙度需要匹配标准O型圈的线径，保证通水后无渗漏问题；再者是电极与基体之间的绝缘距离，需要满足高压工作场景下的绝缘要求，避免出现打火击穿问题。

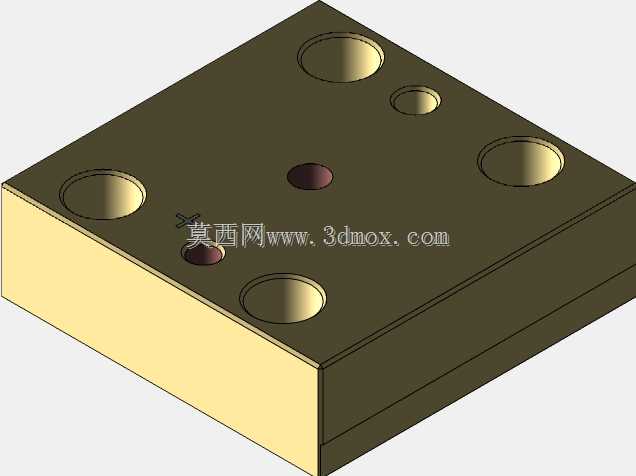

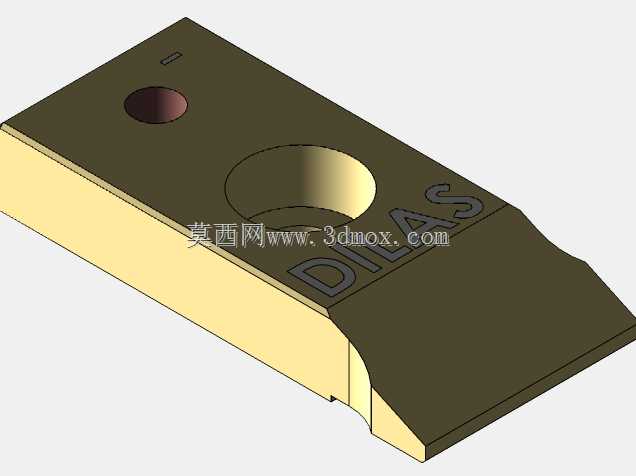

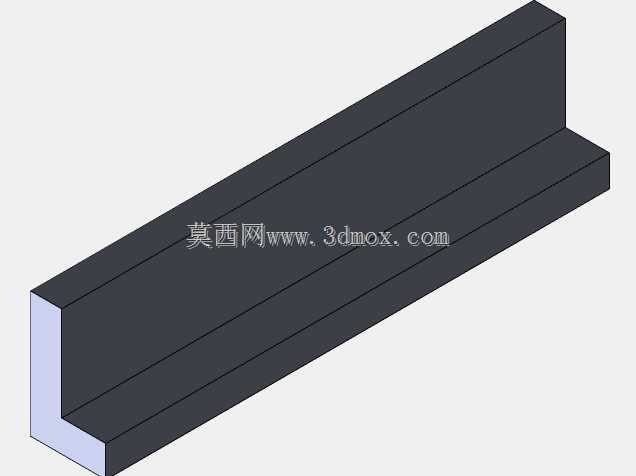

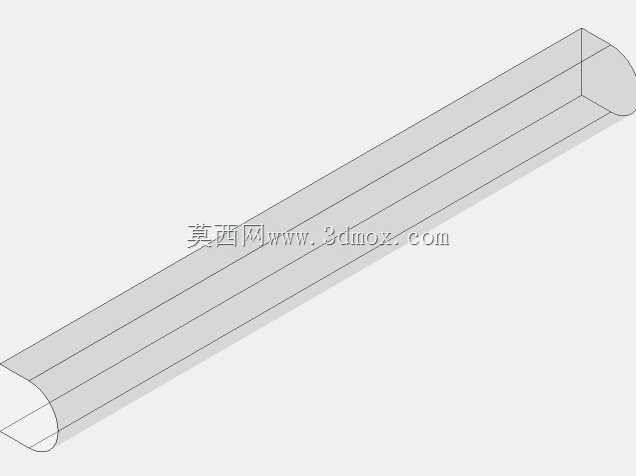

　　在实际建模还原过程中，需要准确还原模块表面的所有安装特征，包括不同孔径的安装通孔、定位销孔、密封槽结构、电极安装位以及发光窗口的结构尺寸，这些特征都是结构工程师在做整机光机结构设计时需要用到的装配参考。比如在设计侧泵固体激光器的泵浦腔时，需要根据该模块的发光面位置、安装孔位来设计泵浦腔的腔体结构，确定模块在腔体上的安装角度，保证多个模块的泵浦光能够均匀汇聚到增益介质上；在做冷却水路设计时，需要根据模块的水路接口位置来设计分水块的流道走向，保证每个模块的冷却水流量均匀，避免出现个别模块因流量不足导致的过热问题。另外，模块表面的品牌标识、安装对位标记也需要在模型中准确体现，方便装配过程中的对位操作，减少装配失误。

　　这类高功率激光模块的结构设计，本质上是在有限的体积内平衡散热效率、安装便利性、光学输出精度三者的关系，微通道的流道布局需要经过热仿真优化，保证整个巴条长度方向上的温度均匀性，避免因温度分布不均导致的巴条应力变形，影响输出激光的光束质量。安装孔位的布局需要兼顾不同安装场景的兼容性，既可以直接安装在平面基准上，也可以配合调整架实现角度微调，满足不同光学系统的装调需求。对于三维建模从业者而言，还原这类工业级光电器件的模型，不能只做外形的曲面拟合，更要理解每个结构特征对应的工程用途，才能保证模型在后续的结构设计、装配仿真、热仿真环节中具备实际使用价值，而不是仅用于外观展示。
