Dilas二极管激光棒E11Y-SO4.1结构设计

　　在工业激光加工、医疗激光设备、科研光学实验平台的搭建过程中，高功率半导体激光发射单元的选型与结构适配一直是整机设计环节的核心要点，本次涉及的10毫米宽激光二极管棒，属于E11Y-SO4.1系列，适配最高200W连续波供电工况，采用直接冷却结构设计，由Dilas（迪拉斯）相关主体出品，这类器件是高功率泵浦源、直接激光加工系统里的核心发射部件。

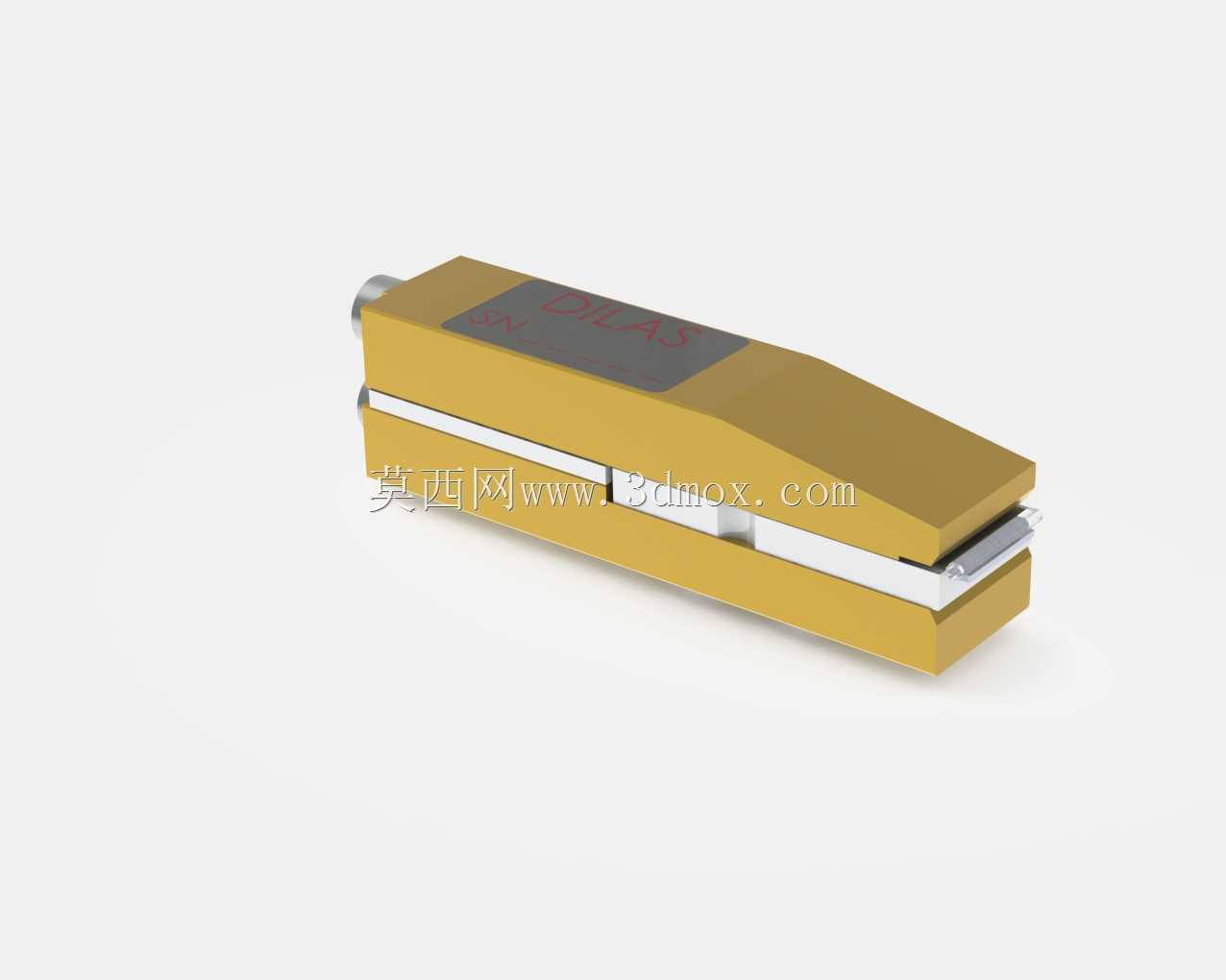

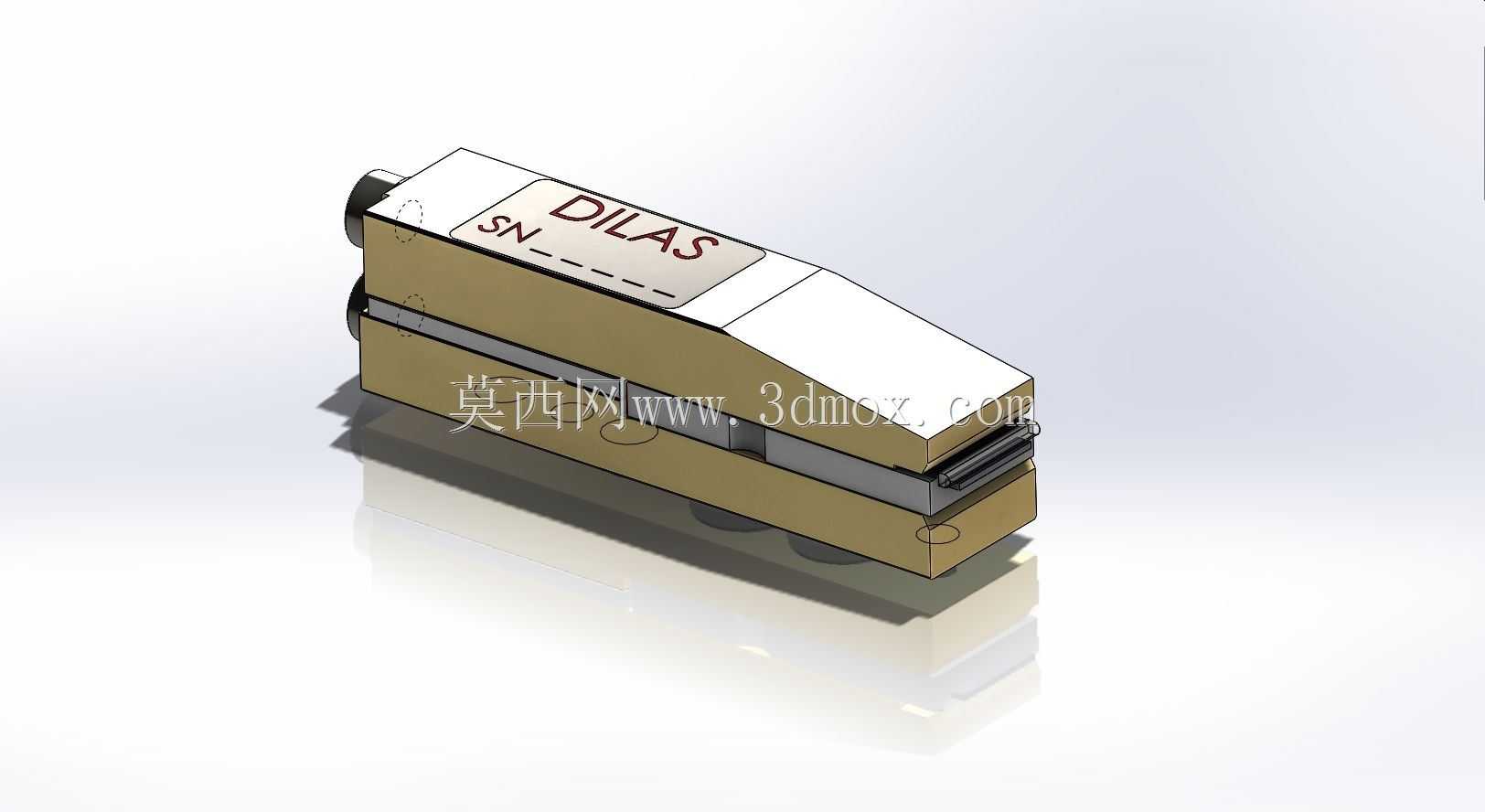

　　从实际应用场景来看，这类激光棒常被用作固体激光器的泵浦源，也可直接集成到激光焊接、塑料激光焊接、激光表面热处理、激光医疗美容设备的发射端，相比传统的气体激光发射单元，半导体激光棒的电光转换效率更高，体积更紧凑，对安装空间的占用更小，适合集成到紧凑型工业加工设备或者便携式光学检测设备中。在设备集成阶段，结构工程师首先要关注的就是器件的安装边界，这款激光棒的主体为长方体拼接结构，顶部印有型号标识与SN码刻印区域，输出端为楔形导光结构，底部预留了冷却流道对接位与安装固定孔位，安装时需要保证冷却回路的密封可靠性，避免冷却液渗漏影响光学器件的性能，同时要保证光学输出端面的清洁度，安装过程中不能用手直接接触输出窗面，防止残留污渍影响激光输出的均匀性。

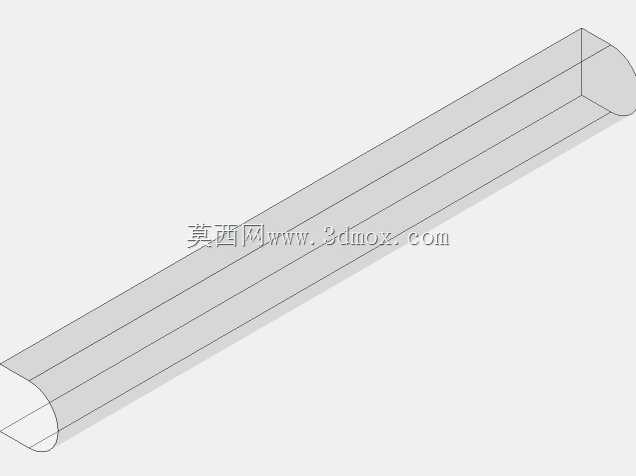

　　从功能特性来看，这款器件支持最高200W的连续波输出，直接冷却的设计意味着不需要额外搭配复杂的外置散热模组，仅需要对接匹配流量与压力的冷却循环回路，即可保证长时间满功率运行时的结温稳定，避免因温度漂移导致的输出波长偏移、功率下降问题。在结构设计思路上，这款激光棒采用模块化拼接结构，主体的金属基座承担散热与结构支撑作用，顶部的陶瓷绝缘层实现电极与基座的电气隔离，输出端的楔形导光块可以对发射的激光束进行初步的准直整形，减少快轴方向的发散角，方便后续光学系统的耦合对接。电极接口设置在器件的侧端，采用插拔式对接结构，方便生产装配阶段的快速接线，也降低后期维护更换的操作难度。

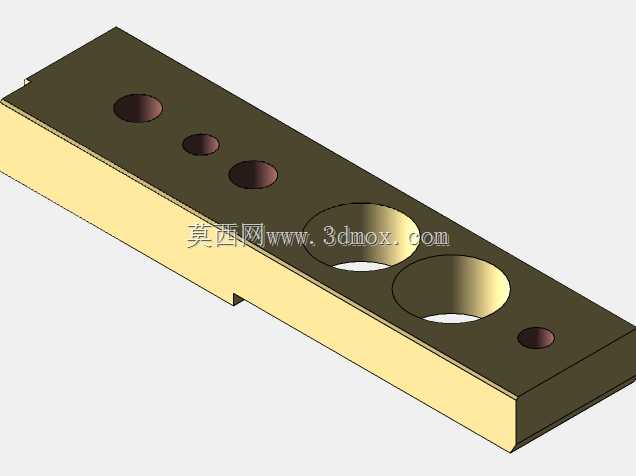

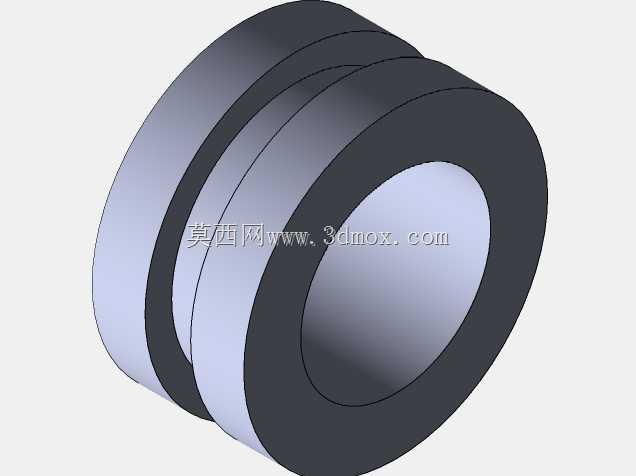

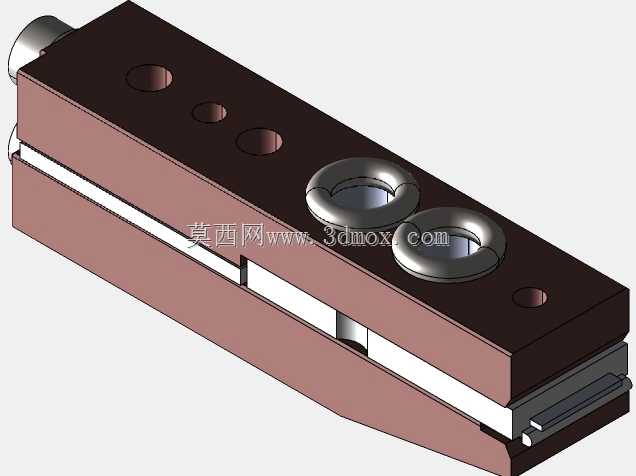

　　在三维建模过程中，需要重点还原几个关键的结构特征：一是底部冷却接口的位置与尺寸公差，这部分直接决定了整机冷却回路的对接精度，如果建模时尺寸偏差超过0.1mm，就可能导致装配时密封不严，出现漏液问题；二是输出端面的角度与位置，这部分是光学系统对准的基准，建模时需要保证输出面的平面度与相对安装基准面的角度公差，否则会导致后续光路调试时出现对准偏差，影响激光输出的耦合效率；三是安装孔位的位置与深度，这款器件采用底部沉头孔固定的方式，建模时需要准确还原沉头孔的直径、深度与孔位间距，保证装配时螺丝可以顺利锁紧，不会出现孔位错位导致的器件应力变形，应力变形会直接影响内部激光芯片的贴合精度，进而导致输出功率不均匀、芯片寿命缩短等问题。

　　从设备选型的角度来看，选用这款激光棒时，除了匹配输出功率与波长参数，还要重点核算冷却系统的流量与换热能力，直接冷却结构对冷却液的纯度、流速、温度稳定性都有一定要求，通常需要采用去离子水作为冷却介质，避免流道内部结垢堵塞，影响散热效果。同时在结构设计时，需要给激光棒的输出端预留足够的光学调整空间，方便后续加装准直镜、聚焦镜等光学元件，避免结构干涉。在长期运行工况下，这类激光棒的安装基座需要具备足够的刚性，避免设备运行过程中的振动导致器件位置偏移，影响激光输出的指向稳定性，尤其是在高精度激光加工设备中，微米级的位置偏移就可能导致加工精度超差，因此建模时不仅要还原器件本身的结构，还要考虑配套安装座的刚性设计，通常会采用铝合金或者铜合金作为安装基座的材料，兼顾散热性能与结构刚性。

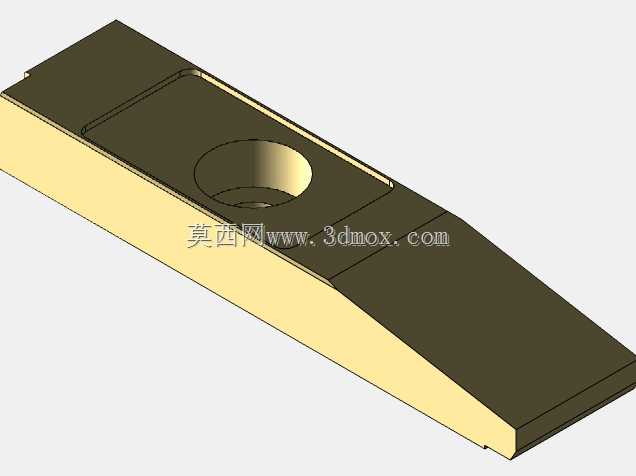

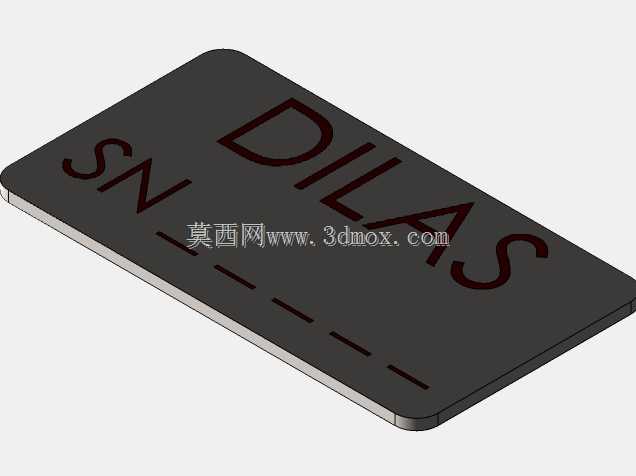

　　另外，这款器件的外形采用阶梯式结构设计，顶部的标识区域略高于主体基座，建模时需要还原这个阶梯的高度差，避免装配时与上方的压盖或者防护结构出现干涉。侧端的电气接口位置需要与走线槽的位置匹配，预留足够的接线空间，避免线缆弯折角度过大导致的接触不良问题。在实际装配过程中，激光棒与安装基座之间通常会涂抹薄层导热硅脂，填充接触界面的空气间隙，提升散热效率，建模时不需要体现硅脂层，但需要在装配公差设计时预留对应的间隙，保证硅脂可以均匀填充，不会出现装配过紧导致的器件受压变形。
